1.Centroid CAD 数据 ETEN0631 1-8 Fuji Flexa 学习手册 13. 选 择 [Field 1] 后 从 [Field n ame] 下 拉 式 列 表框中选择 [Reference]。 12.从 [Field Delimi ter]下拉式列表中选择[Tabs] 后单击[Next]。 显 示 出 [CAD Impor t Setup Wizard [Part Allocation D ata] 2/2] …
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-7

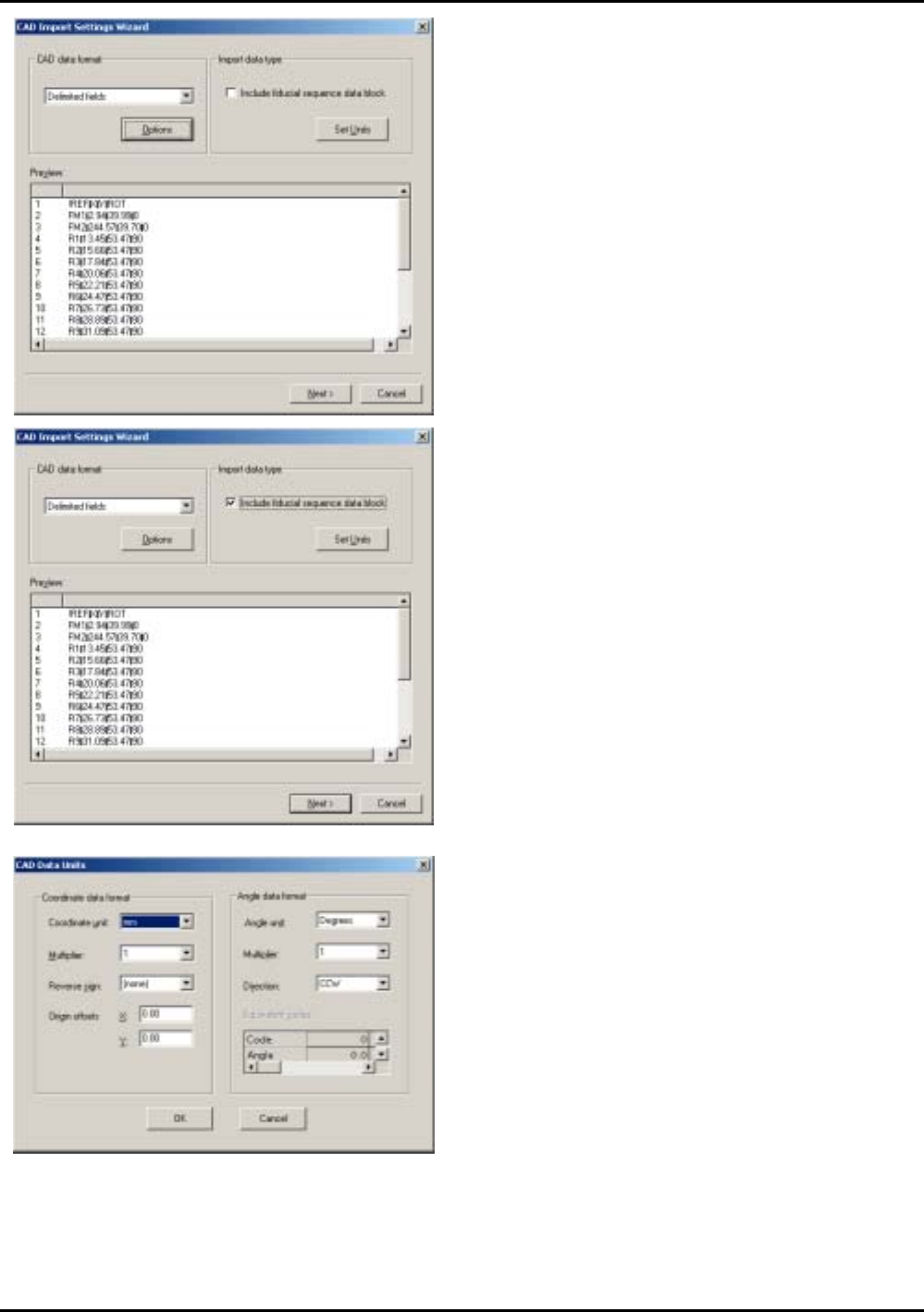

9. 在 [Import data type] 部分单击 [Set Units]。
显示出 [CAD Data Unit Settings] 对话框。
8. 选择 [Fiducial Sequence Data Block] 复选
框。
10.输入以下数值后单击 [OK]。
Coordinate data format
z Multiplier = 1
Angle data format
z Multiplier = 1
显示出 [CAD Import Settings Wizard]。
1.Centroid CAD 数据 ETEN0631
1-8 Fuji Flexa 学习手册

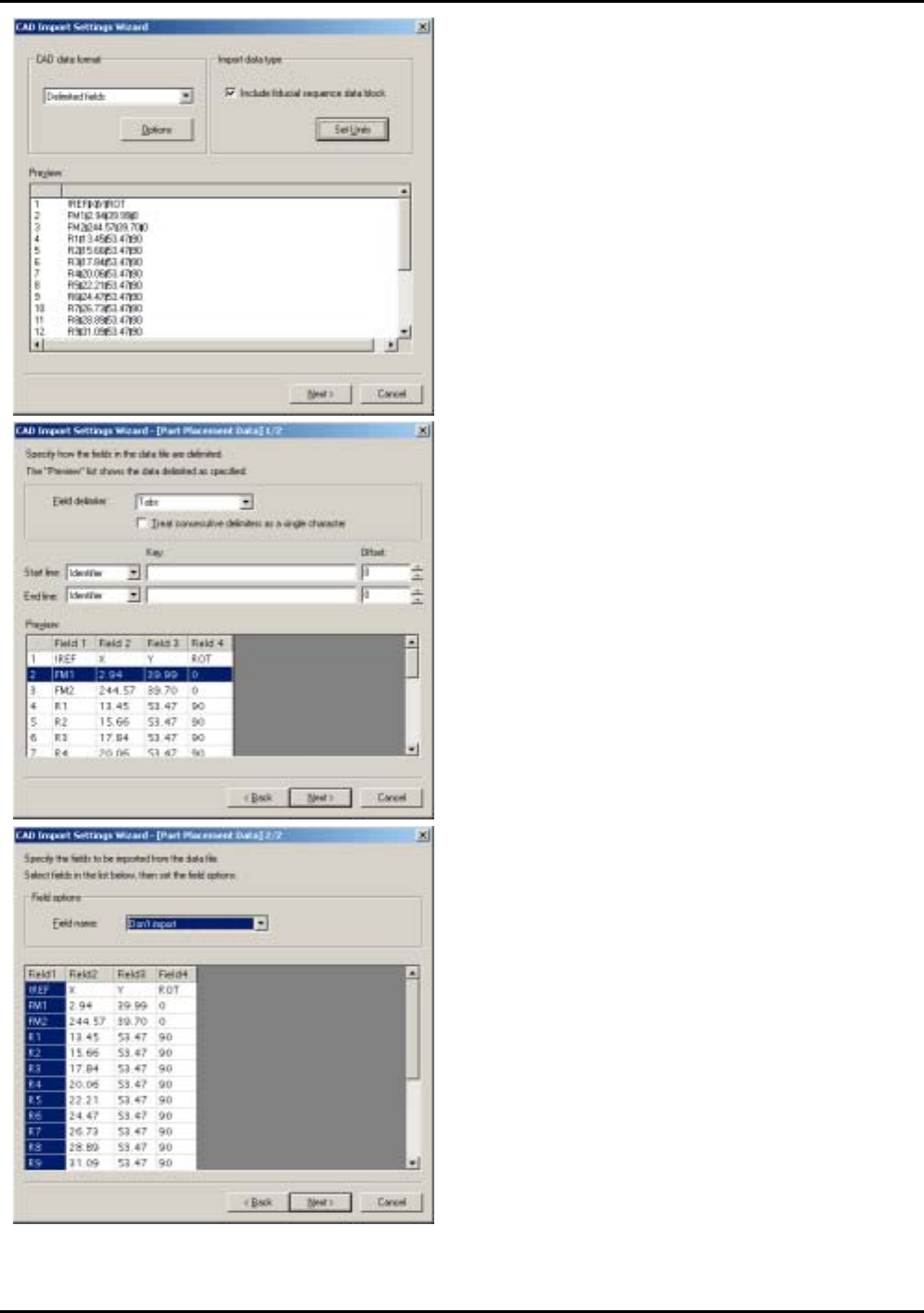

13.选择 [Field 1] 后从 [Field name] 下拉式列
表框中选择 [Reference]。
12.从 [Field Delimiter]下拉式列表中选择[Tabs]
后单击[Next]。
显 示 出 [CAD Import Setup Wizard [Part
Allocation Data] 2/2] 对话框。
11.单击 [Next]。
显示出 [CAD Import Settings Wizard [Part
Placement Data] 1/2] 对话框。
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-9
15.单击 [Next]。
显示出 [CAD Import Setup Wizard [Fiducial
Sequences ] 1/3] 对话框。
14.按照如下所示指定剩余的三个字段。
Field 2: X-coordinates
Field 3: Y-coordinates
Field 4: Rotation
Field 4: Don’t import
16.在 [Start line] 和 [End line] 两个字段上选
择 [Line] 后分别输入 “2” 和 “3”。
显示出基准顺序。
FLXTA018
