2.CAD 数据 ETEN0631 2-14 Fuji Flexa 学习手册 笔记∶
ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-13

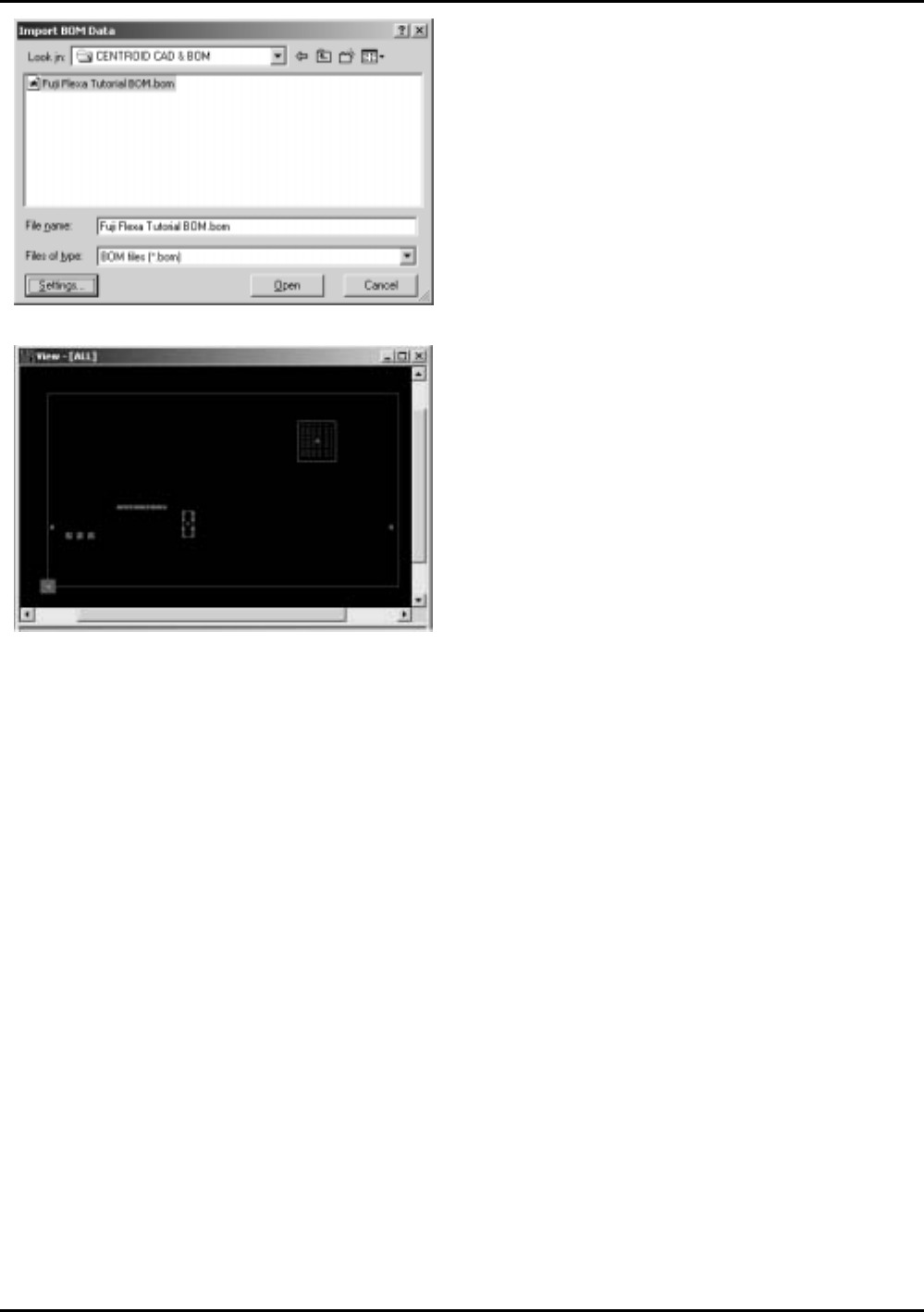

12.单击 [Open] 键后 BOM 文件被输入。
Fuji Flexa 将自动从零件库中将零件输入到
Job 内。
现在被显示的 Job 中将会有零件表示。
FLXTB023
FLXTB024
2.CAD 数据 ETEN0631
2-14 Fuji Flexa 学习手册
笔记∶
ETEN0631 2.CAD 数据
Fuji Flexa 学习手册 2-15

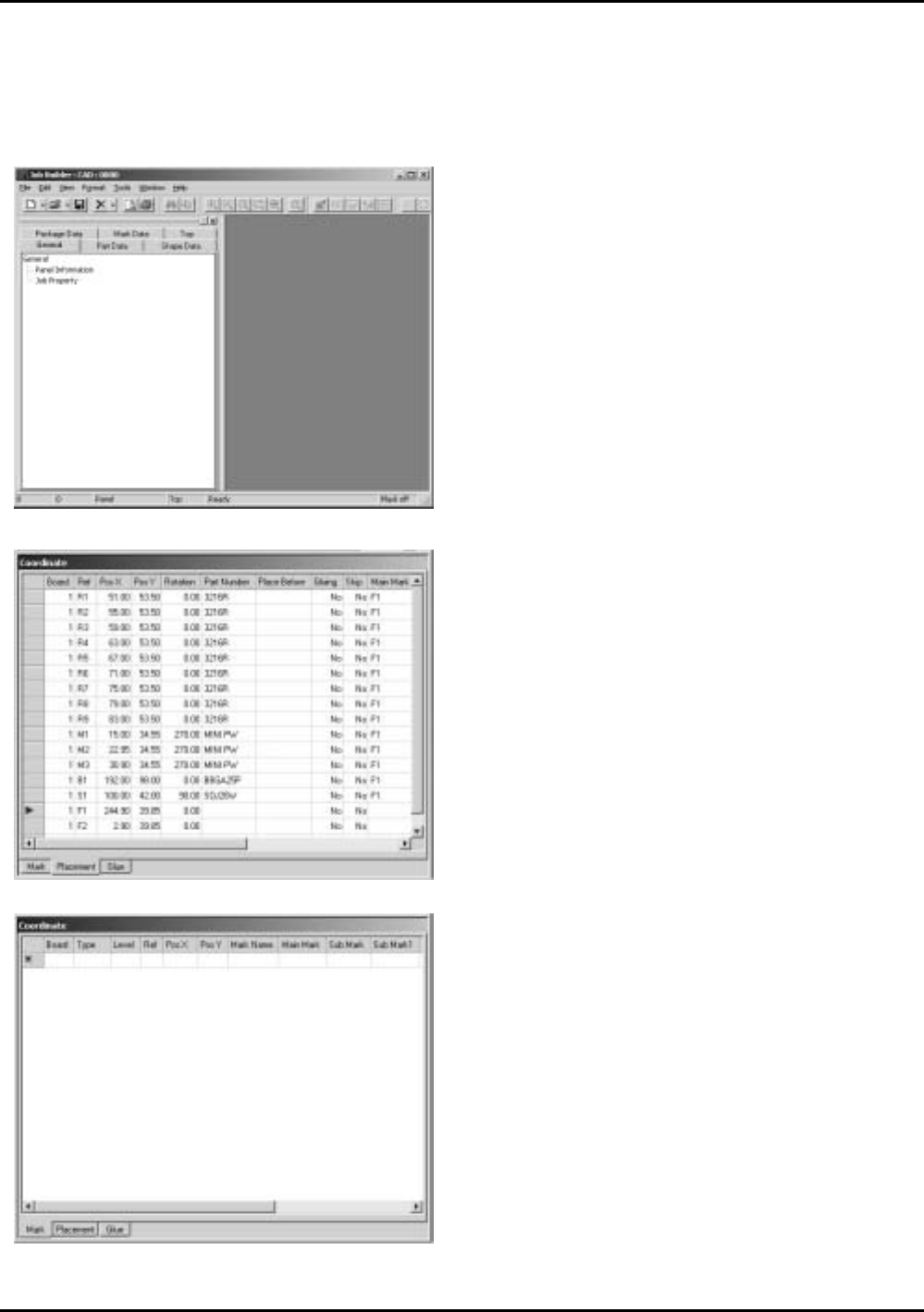

2-4. 改变基准定位点的种类
在输入数据中不存在指定的基准定位点的坐标时，必须进行以下的设定。
这是因为在没有坐标被指定为基准定位点时，Fuji Flexa 将它们都作为零件处理，并将它们输入到
[Placement] 的标号中。
3. 选择 [Placement] 标号，然后选择基准定位点
顺序。
屏幕将显示出如左图所示的画面。
2. 选择 [Mark] 标号去确认不存在基准定位点数
据。
1. 选择 [Top] 标号后，依次双击 [View]，
[Coordinate]。
显示出坐标视窗。
FLXTB005
FLXTB025
FLXTB026
