ETEN0631 4. MCS 数据 Fuji Flexa 学习手册 4-3 4-1. 使用 Port Wizard 从 MCS/ 2 处转换数据 1. 单击 [Start] 键后依次选择 [Programs] -[ Fuji Flexa] - [ Port Wizard]。 显示出 Port Wiz ard 。 2. 选 择 [MCS /2 Supervisor Computer] 选 项 后 单 击 [Next] 键。 3. 指定连…

100%1 / 200
4.MCS 数据 ETEN0631
4-2 Fuji Flexa 学习手册
笔记:
ETEN0631 4. MCS 数据
Fuji Flexa 学习手册 4-3
4-1. 使用 Port Wizard 从 MCS/2 处转换数据

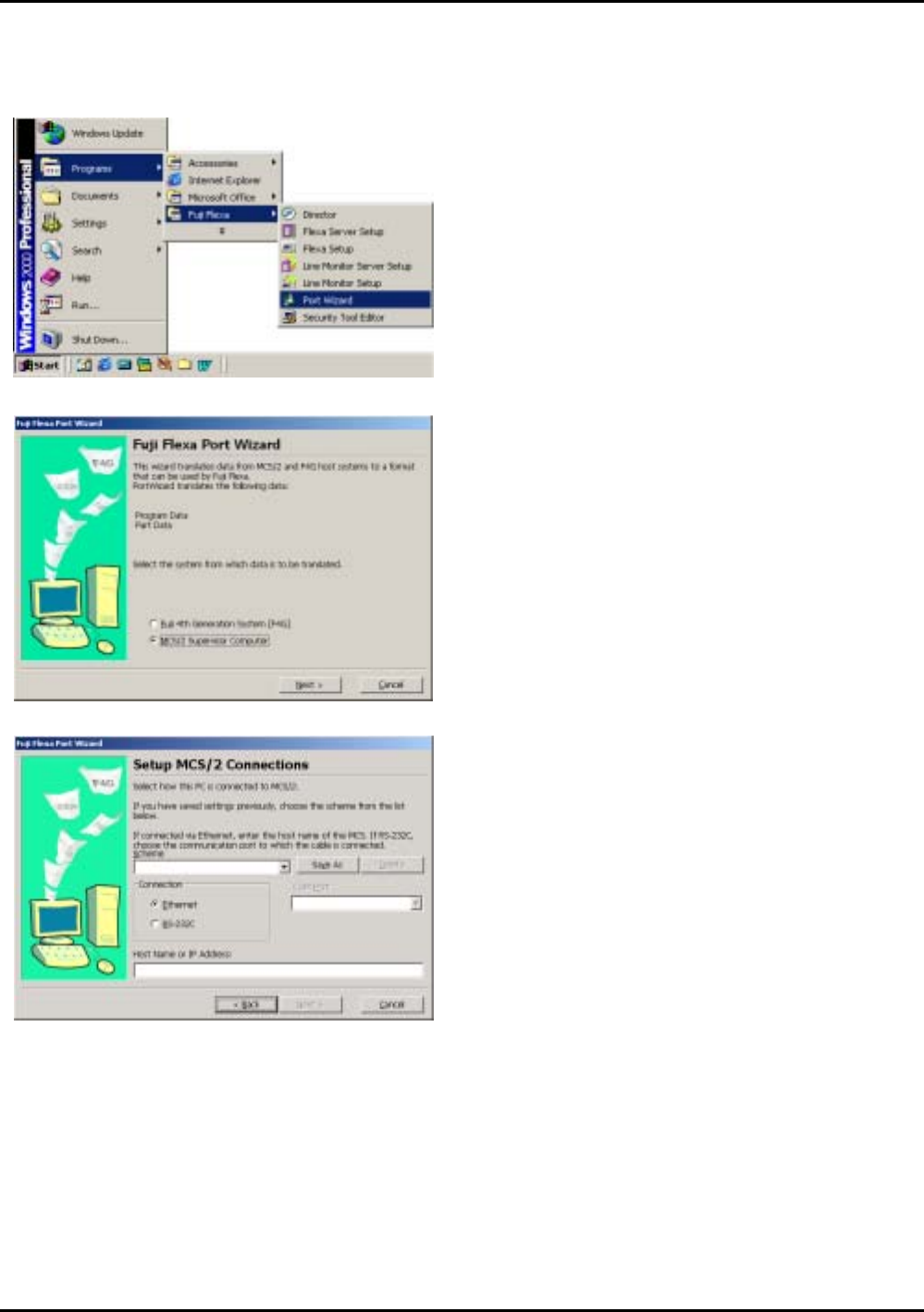

1. 单击 [Start] 键后依次选择 [Programs] -[Fuji
Flexa] - [Port Wizard]。
显示出 Port Wizard 。
2. 选择 [MCS/2 Supervisor Computer] 选项后单
击 [Next] 键。
3. 指定连接方式后单击 [Next] 键。
• RS-232C
如果 MCS/2 是由 RS-232C 电缆与计算机连接的，
选择 [RS-232C] 选项，并从 [COM Port] 下拉式
列表中选择在计算机上与 RS-232C 电缆连接的 COM
port。
• Ethernet
如果 MCS/2 是由 Ethernet 电缆与计算机连接的,
选择 [Ethernet] 选项，并在[Host Name or IP
Address] 文字框里指定 IP 地址或 MCS/2 计算机
名称。
FLXTD000
FLXTD002
4.MCS 数据 ETEN0631
4-4 Fuji Flexa 学习手册

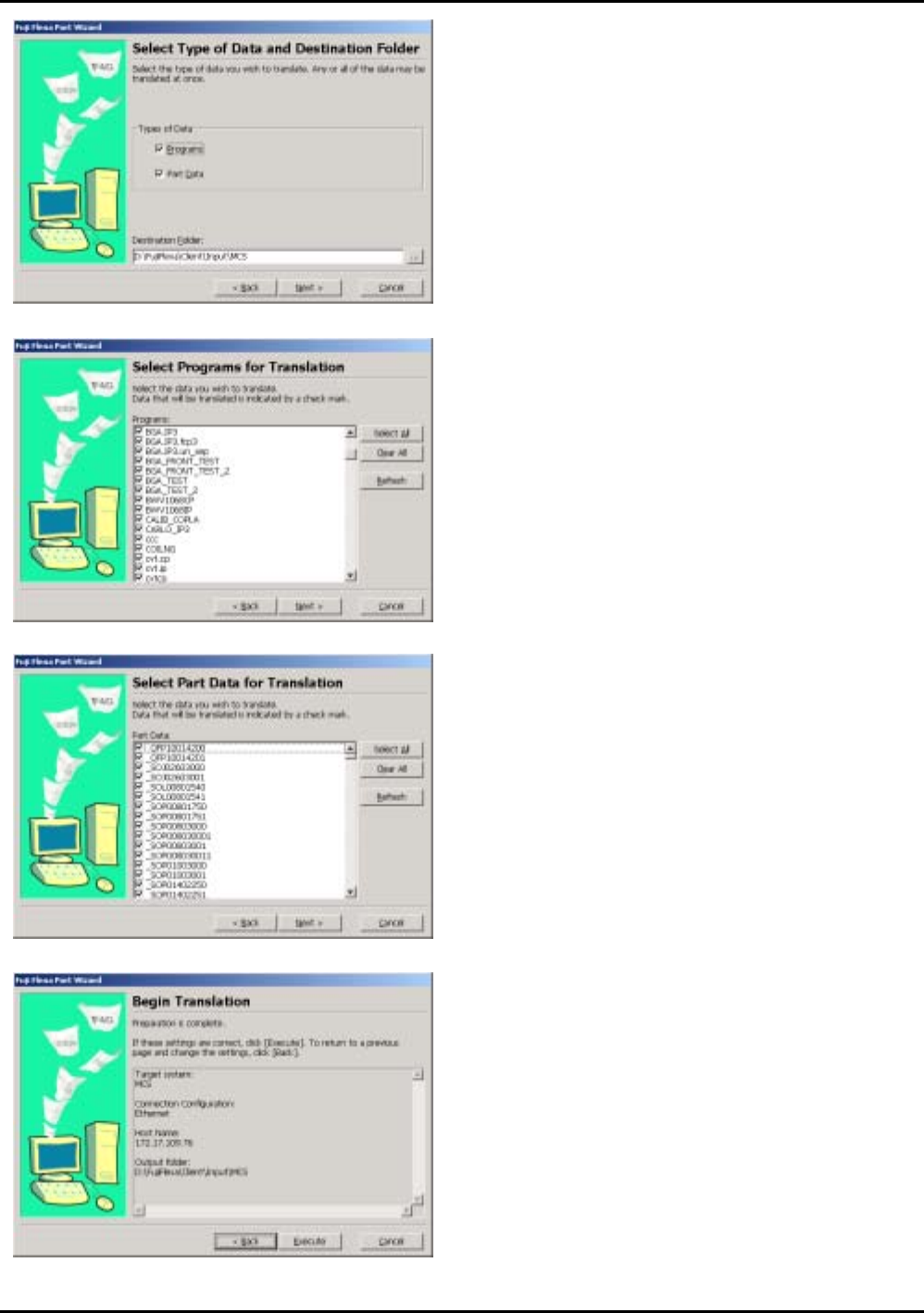

5. 单击 [Clear All] 键后选择所要转换程序的复选
框，再单击 [Next]。
6. 单击 [Clear All] 键后，选择使用在所选转换
程序中的零件数据的复选框，再单击 [Next]
键。
7. 检查以上设定，确认无误后单击 [Execute] 键
开始转换。转换步骤完毕后会有以下的显示。
FLXTD003
4. 确认已选择 [Programs] 和 [Part Data] 复选
框后单击 [Next] 键。
FLXTD005
FLXTD006
