ETEN0631 5.手工输入 Fuji Flexa 学习手册 5-21 12.选择 [Element 4] 并输入下列数值。 Position X : 5.080 Position Y : 2.430 Side: 3 FLXTE038 14.单击 [Next] 键。 显示出 [Part Data Creation Wizard - Step 4]。 13.单击 [OK] 键. [Element Inf ormation] 对话框被关闭…
5.手工输入 ETEN0631
5-20 Fuji Flexa 学习手册

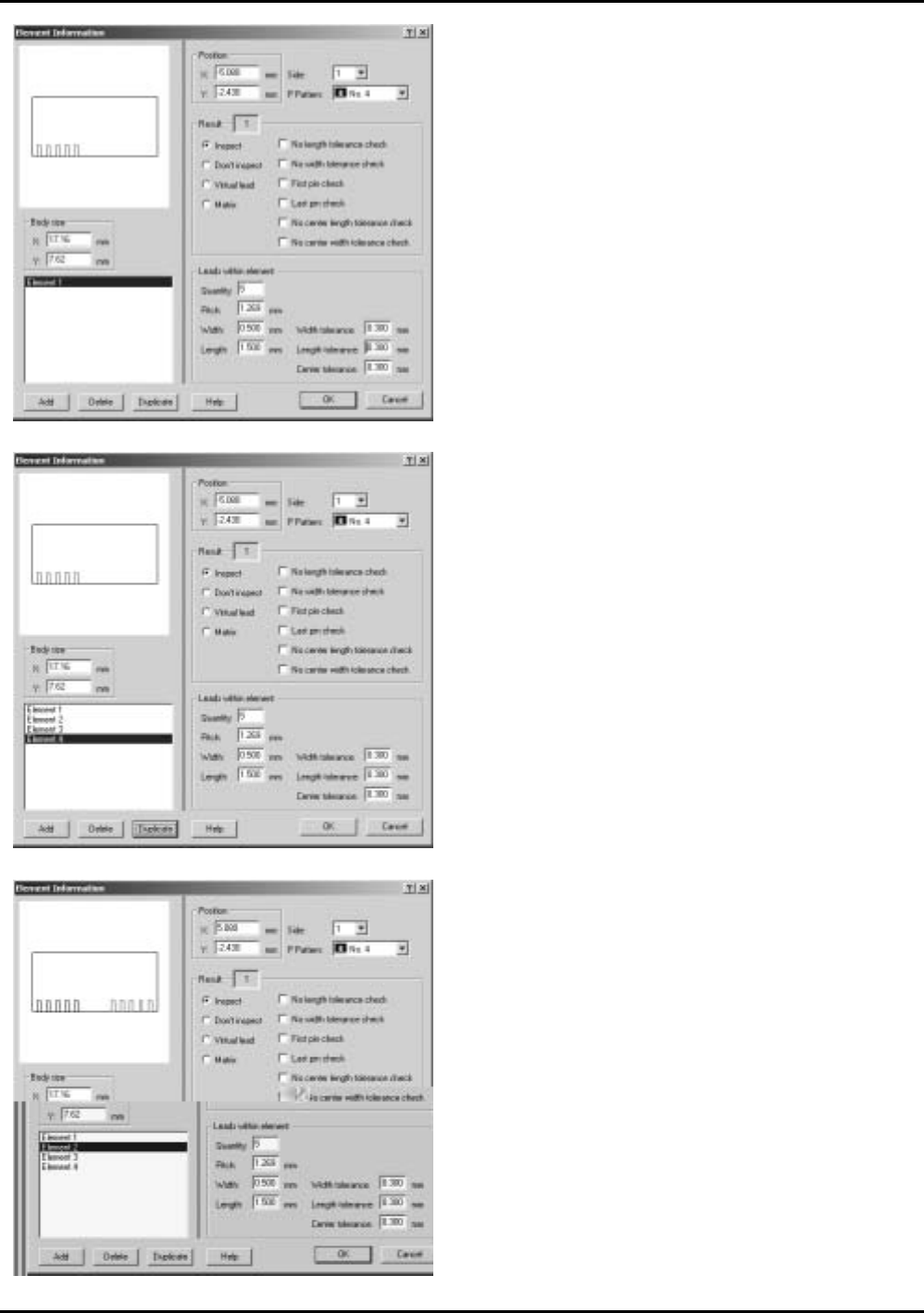

9. 单击三次 [Duplicate] 键将第一个要素复制三
次。
显示出三条新的记载。
FLXTE035
10.选择 [Element 2] 后输入下列的数值。
Position X: 5.080
11.选择 [Element 3] 后输入下列的数值。
Position Y: 2.430
Side: 3
FLXTE036
FLXTE037
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-21
12.选择 [Element 4] 并输入下列数值。
Position X: 5.080
Position Y: 2.430
Side: 3
FLXTE038
14.单击 [Next] 键。
显示出 [Part Data Creation Wizard - Step
4]。
13.单击 [OK] 键.
[Element Information] 对话框被关闭。
FLXTE039
FLXTE040
5.手工输入 ETEN0631
5-22 Fuji Flexa 学习手册

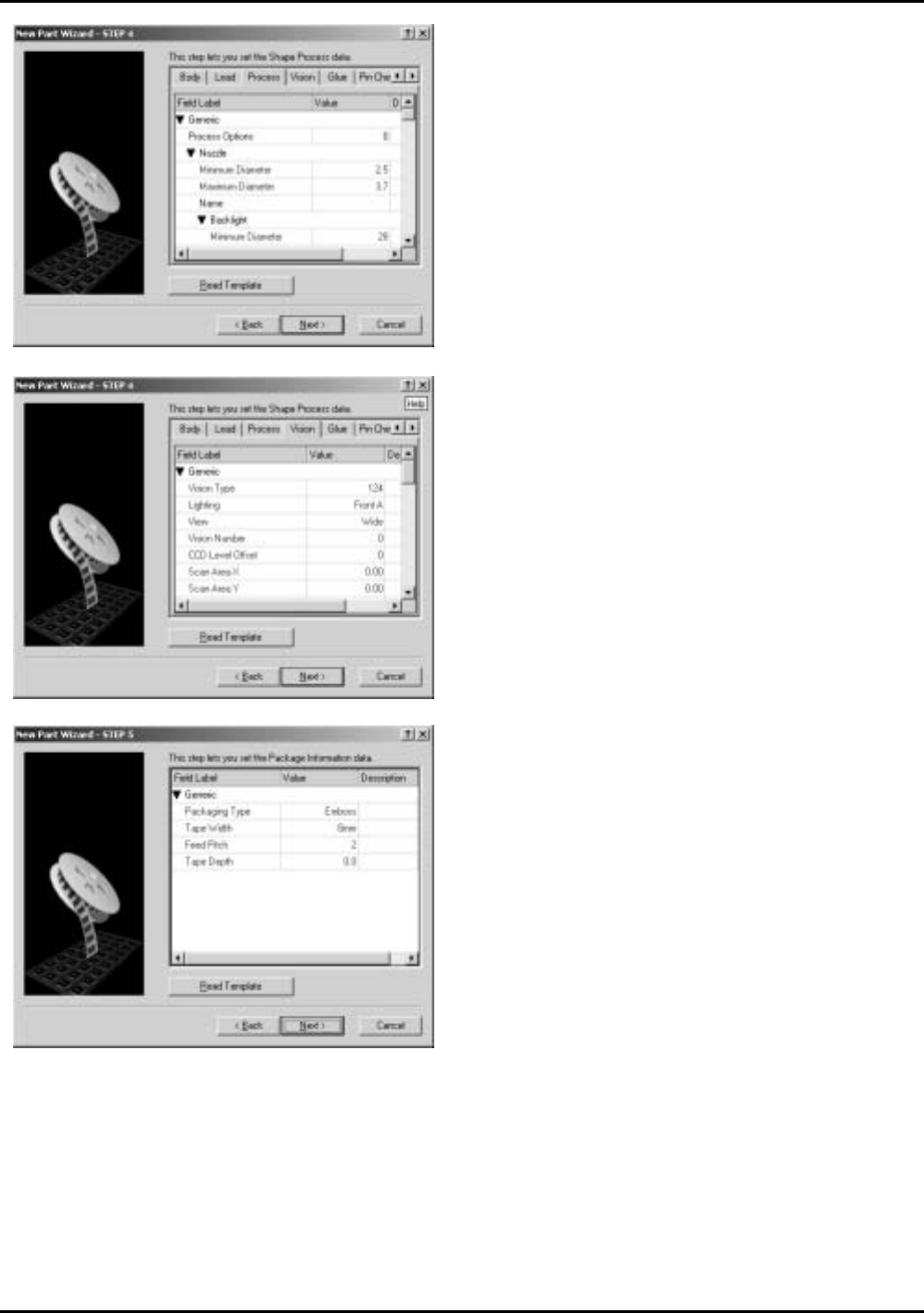

15.在 [Part Data Creation Wizard -Step 4] 屏
幕上相应的标号字段内输入以下的数值。
Nozzle Minimum Diameter: 2.5
Nozzle Maximum Diameter: 3.7
Backlight Minimum Diameter: 28
[Vision] 标号
Vision Type: 124
Lighting: Front A
FLXTE041
16.单击 [Next] 键。
显示出 [Part Data Creation Wizard - Step
5]。
17.输入以下指定的包装数据。
Packaging Type: Emboss
Tape Width: 24mm
Feed Pitch: 12
FLXTE042
FLXTE043
