3.F4G 数据 ETEN0631 3-4 Fuji Flexa 学习手册 A scr een lik e the one le ft displays after the translati on process is completed (i n the example bel ow, only one pro gram w as translated ). 8 . 所选 择的数据已被转换。单击 [ O K ] 键后单击 [Canc…

100%1 / 200
ETEN0631 3.F4G 数据
Fuji Flexa 学习手册 3-3

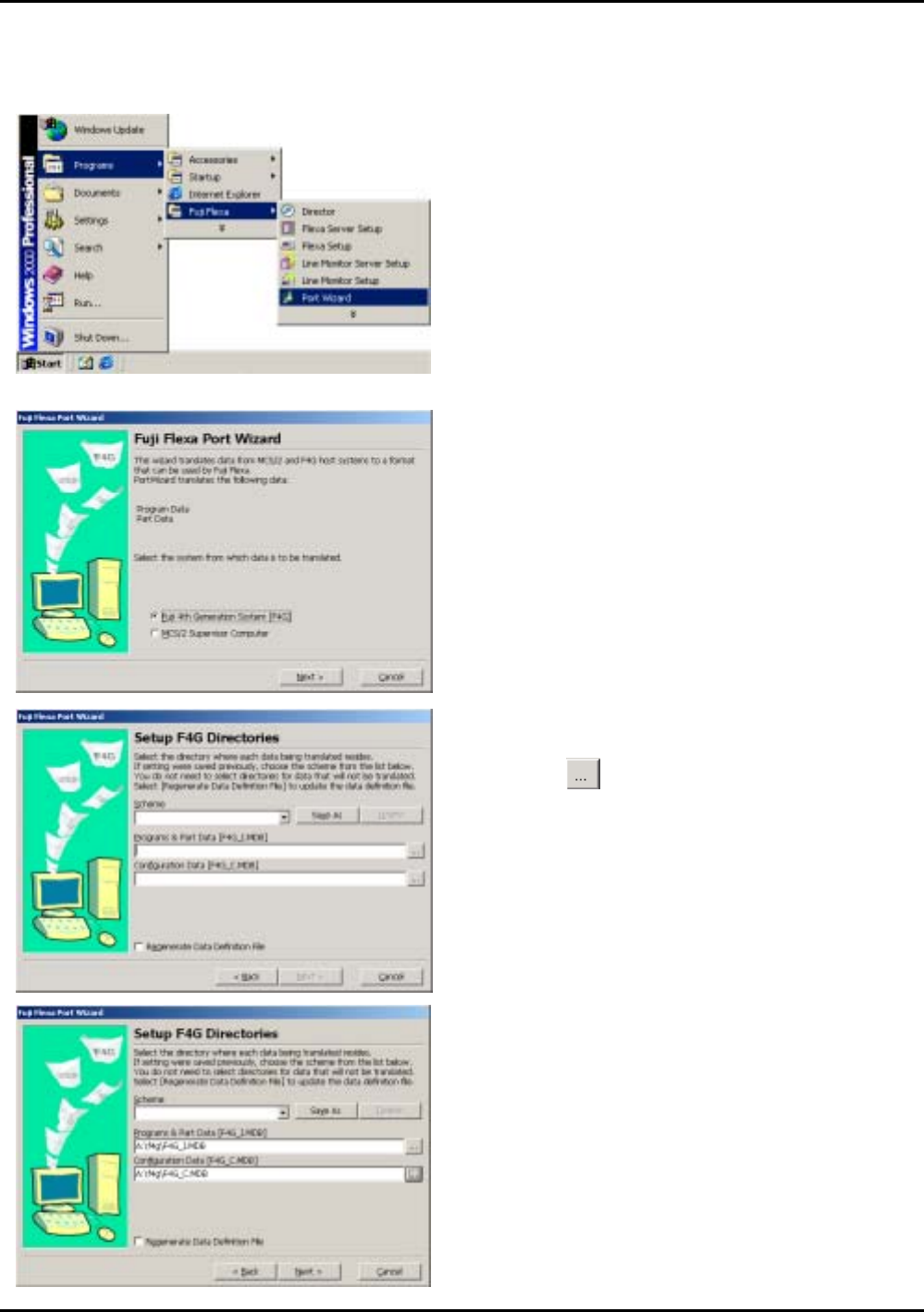

3-1. 使用 Port Wizard 从 F4G 处转换数据
4. 单击 [Next] 键。
显示出下一步。
1. 单击 [Start] 键并依次选择 [Programs] -[Fuji
Flexa] - [Port Wizard]。
显示出 Port Wizard。
3. 在 [Programs & Part Data [F4G_I.MDB]] 和
[Configuration Data [F4G_C.MDB]] 题 目 框右
面单击
键，在 Fuji Flexa Sample 数据磁
盘的 F4G 文件夹中选择相应的文件。
2. 选择 [Fuji 4th Generation System [F4G]] 并
单击 [Next] 键。
显示出下一步。
FLXTC001
3.F4G 数据 ETEN0631
3-4 Fuji Flexa 学习手册
A screen like the one left displays after the
translation process is completed (in the
example below, only one program was
translated).
8. 所选择的数据已被转换。单击 [OK] 键后单击
[Cancel] 键去关闭 Port Wizard。
7. 检查设定后，单击 [Execute] 键。
转换过程开始。
5. 选择 [Programs] 复选框并取消 [Part Data] 复
选框后单击 [Next] 键。
显示出下一步。
6. 将两个程序都选择后，单击 [Next] 键。
显示出下一步。
FLXTC007
ETEN0631 3.F4G 数据
Fuji Flexa 学习手册 3-5
3-2. 使用 CCIMF 数据输入制作一个新的 Job
1. 单击 [Start] 键并依次选择 [Programs] -[Fuji
Flexa] - [Director]。
显示出 Director。
2. 从 [Tools] 中选择 [Job Builder…]。
显示出 Job Builder。
3. 从 [File] 菜单中依次选择 [New] – [Job]
–
[Read CCIMF…]。
显示出 [New] 对话框。
