FF_TutorialManual.pdf.pdf - 第38页
ETEN0631 1.Centro id CAD 数据 Fuji Flexa 学习手册 1-29 1-9. 分配基准定位点到机器上 2 . 选择 [ M a r k ] 标号、双击第一个定位点的 [Assign]单元。 显示出 [ M a r k A s s i g n m e n t Settings] 对 话 框。 1. 选择 Job 资料的 [Top] 标号然后依次单击 [Top] - [View]。 显示出 [All – Vie…
1.Centroid CAD 数据 ETEN0631
1-28 Fuji Flexa 学习手册
笔记∶
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-29

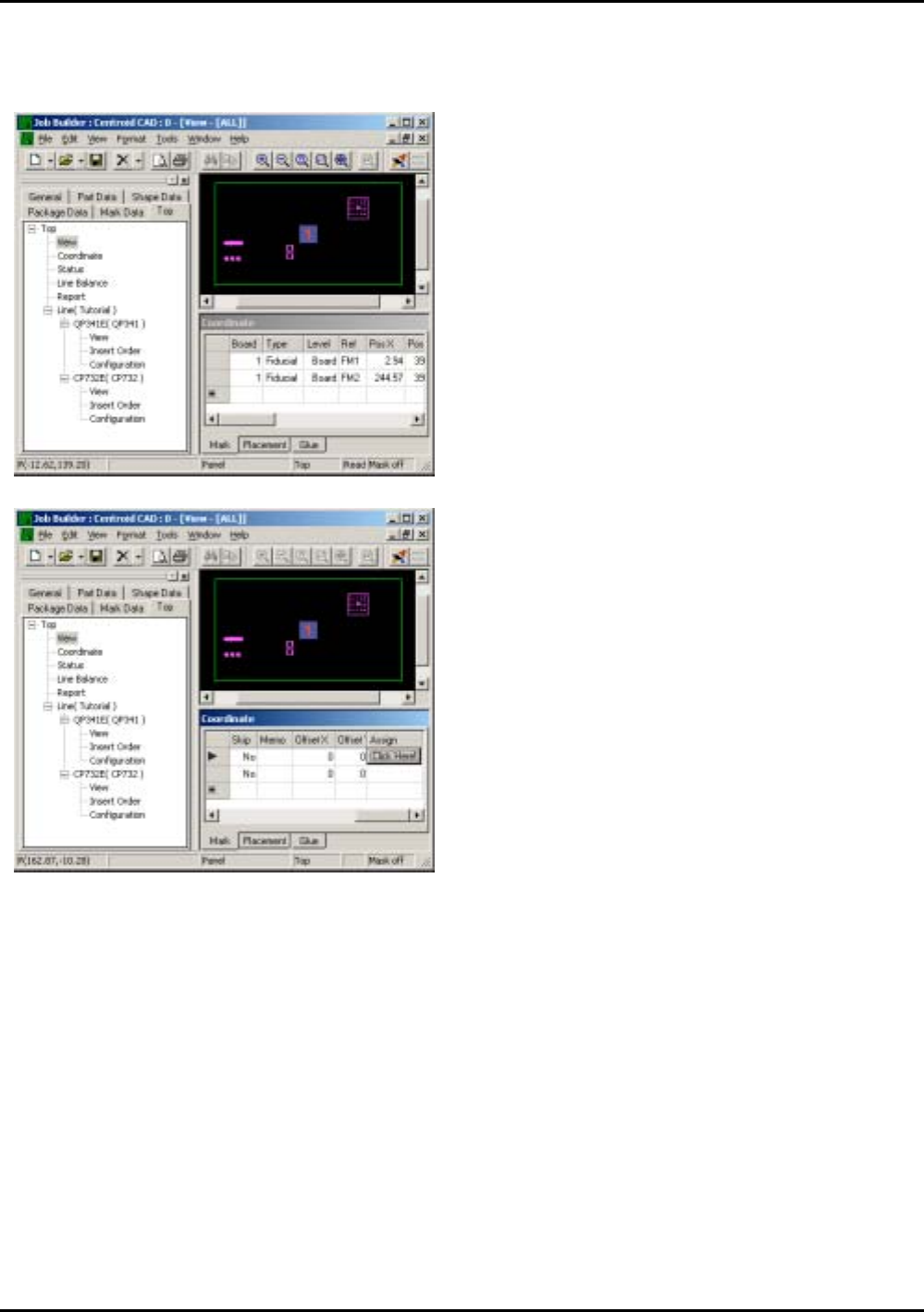

1-9. 分配基准定位点到机器上
2. 选择 [Mark] 标号、双击第一个定位点的
[Assign]单元。
显示出 [Mark Assignment Settings] 对话
框。
1. 选择 Job 资料的 [Top] 标号然后依次单击 [Top]
- [View]。
显示出 [All
–
View] 视窗。
1.Centroid CAD 数据 ETEN0631
1-30 Fuji Flexa 学习手册
3. 选择两个机器后单击 [OK]。在选择多台机器时，
可在按下键盘上的 CTRL 键的同时，选择每一台
机器。
在 [Assign] 字段上出现出被分配的机器名。
4. 使用相同的步骤来设定第二个基准定位点顺序。
FLXTA061
FLXTA062
