ETEN0631 1.Centro id CAD 数据 Fuji Flexa 学习手册 1-11 20. 单 击 [Referen ce] 数 据 单 元 后 输 入 “ FM1 ” 、然 后单击 [Mark Name] 数据单元后输入 “ FM ” 。 显示出数据单元的其他行。 22.单击 {OK}。 显 示 出 有 关 基 准 顺 序 设 定 的 [CAD Import Setup W izard [Fiducial Sequenc…
1.Centroid CAD 数据 ETEN0631
1-10 Fuji Flexa 学习手册
17.单击 [Next]。
显示出 [CAD Import Setup Wizard [Fiducial
Sequences] 2/3] 对话框。
19. 在 [Fiducial settings] 部分单击 [Edit]。
显示出 [Set Fiducials] 对话框。
18.从 [Field name] 下拉式列表中选择下列字段标
示后单击 [Next]。
Field 1: Reference
Field 2: X-coordinates
Field 3: Y-coordinates
Field 4: Don’t import
显示出 [CAD Import Setup Wizard [Fiducial
Sequences ] 3/3] 对话框。
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-11
20.单击 [Reference] 数据单元后输入 “FM1”、然
后单击 [Mark Name] 数据单元后输入 “FM”。
显示出数据单元的其他行。

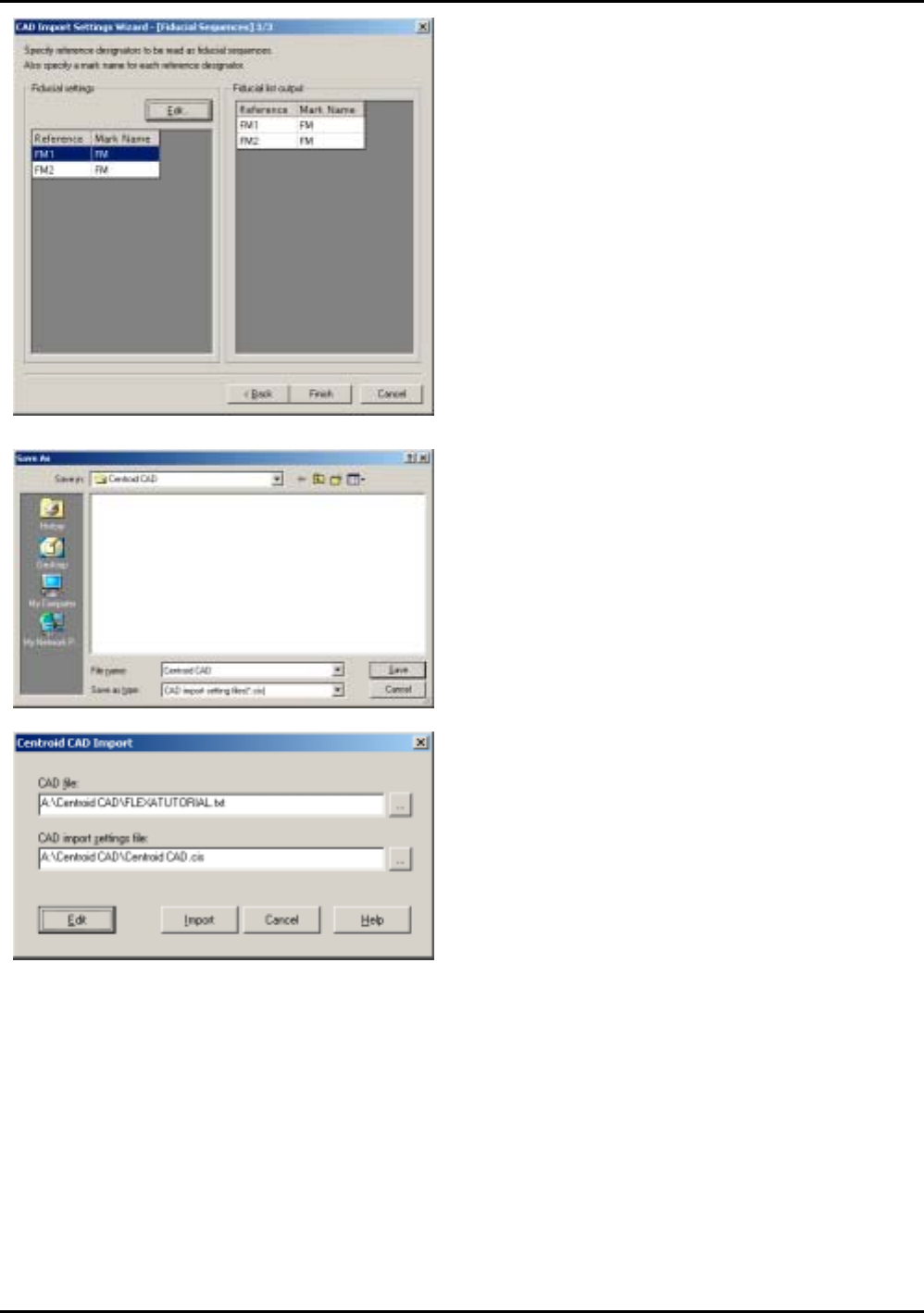

22.单击 {OK}。
显 示出 有 关 基 准 顺 序 设 定 的 [CAD Import
Setup Wizard [Fiducial Sequences] 3/3] 的
对话框。
21.单击新的 [Reference] 数据单元并输入
“FM2”、然后单击 [Mark Name] 单元并输入
“FM”。
FLXTA023
1.Centroid CAD 数据 ETEN0631
1-12 Fuji Flexa 学习手册
23.单击 [Finish]。
显示出 [Save As] 对话框。
25.单击「Import」。
显示出 [Adjust Parts Origin] 对话框。
24.在 [File name] 字段输入 [CENTROID CAD] 后
单击 [Save] 去保存 CAD 输入设定文件。
显示出 [Centroid CAD Import] 对话框。
