5.手工输入 ETEN0631
5-40 Fuji Flexa 学习手册

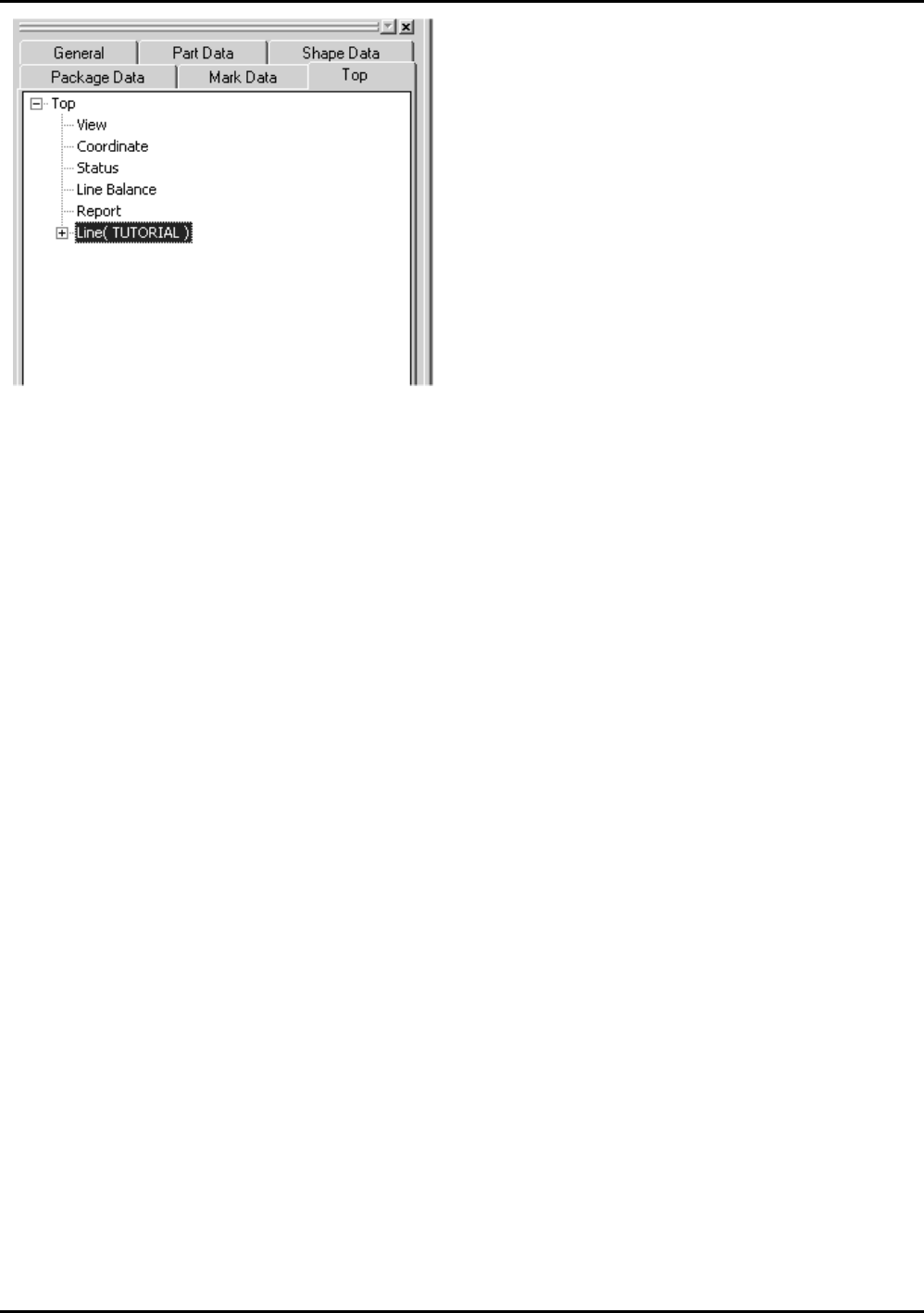

3. 在 [Top] 标号里显示出所选择的生产线。
FLXTE076
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-41

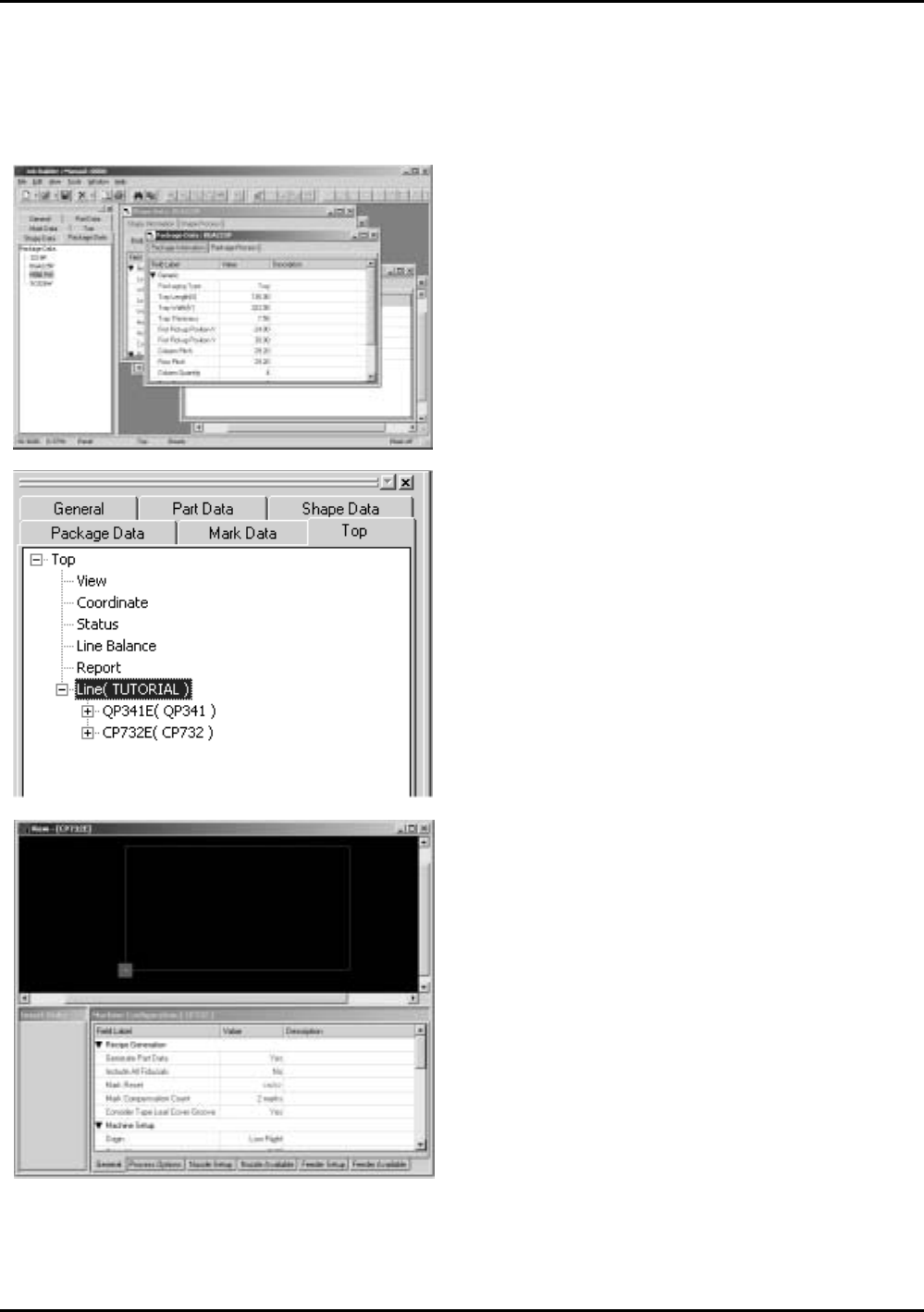

5-8. 配置机器设定
3. 单击 [Nozzle Setup] 标号。
显示出吸嘴的设定字段。
2. 双击 CP732 后再双击 [View] 键。
显示出 [View - CP732] 视窗。
1. 在 job 信息栏上单击 [Top] 键。
双击 " TUTORIAL " 线。显示出生产线上的
机器。
FLXTE070
FLXTE077
FLXTE078
5.手工输入 ETEN0631
5-42 Fuji Flexa 学习手册
4. 双击 [Name] 字段后从下拉式列表里选择如图所
示的六个吸嘴。
5. 双击 QP341 后再双击 [View] 键。
显示出 [View - QP341] 视窗。
6. 单击 [General] 标号后从 [Machine Setup] →
[Side2] → [Stage Type] 字 段里选择 "MTU-
9E"。
FLXTE079
FLXTE080
FLXTE081
