5.手工输入 ETEN0631
5-8 Fuji Flexa 学习手册
笔记:
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-9
5-4. 制作定位点数据
2. 在 [Mark Type] 栏里选择 [Fiducial Mark]， 在
[Mark Name] 字段里输入 "Tutorial Mark"后单
击 [OK] 键。
显示出 [Fiducial Mark: Tutorial Mark] 视
窗。

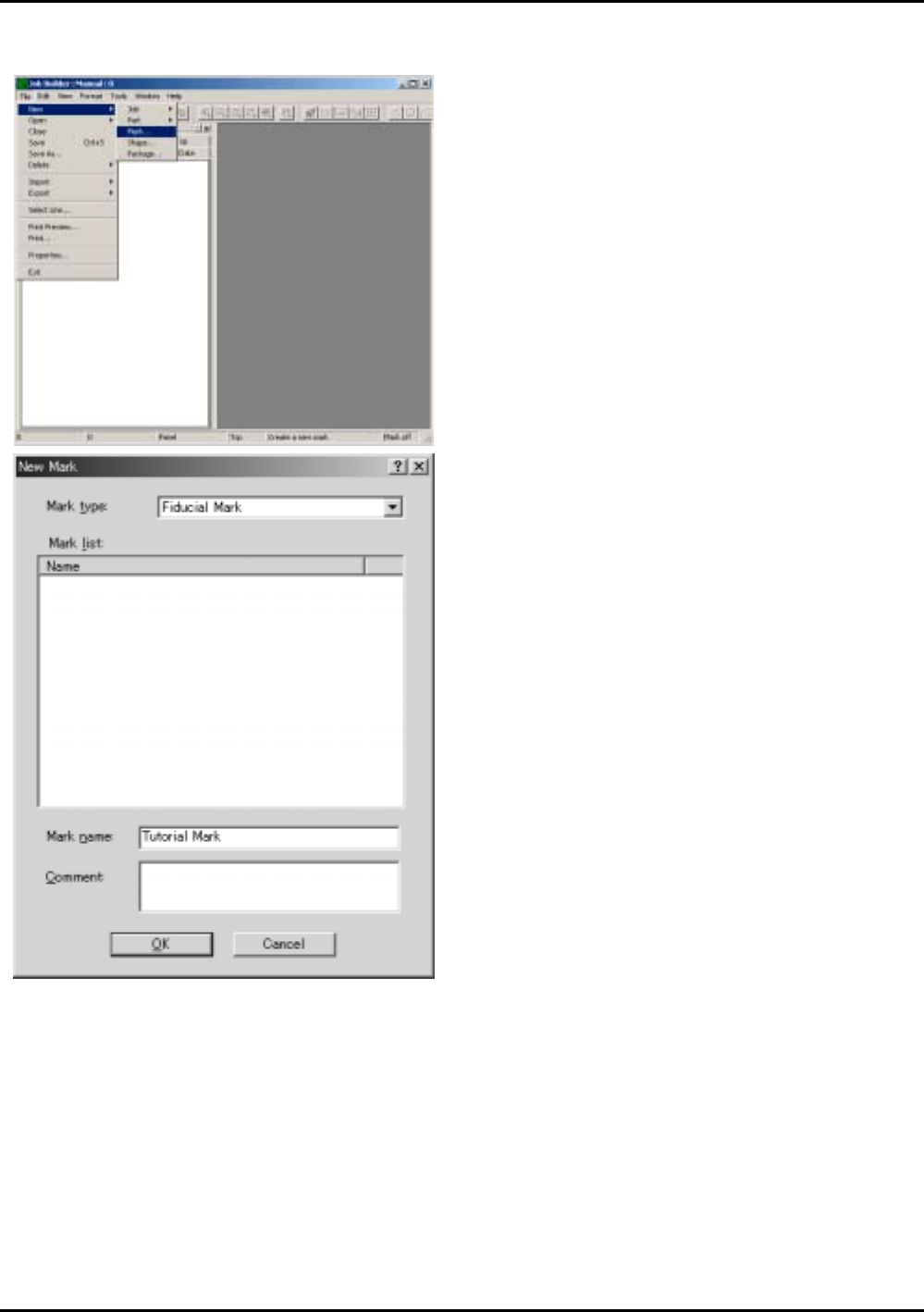

1. 从 [File] 菜单里依次选择 [New] - [Mark…]。
显示出 [New Mark] 对话框。
FLXTE010
5.手工输入 ETEN0631
5-10 Fuji Flexa 学习手册
4. 在 [File] 菜单里选择 [Save] 后关闭定位点视
窗。

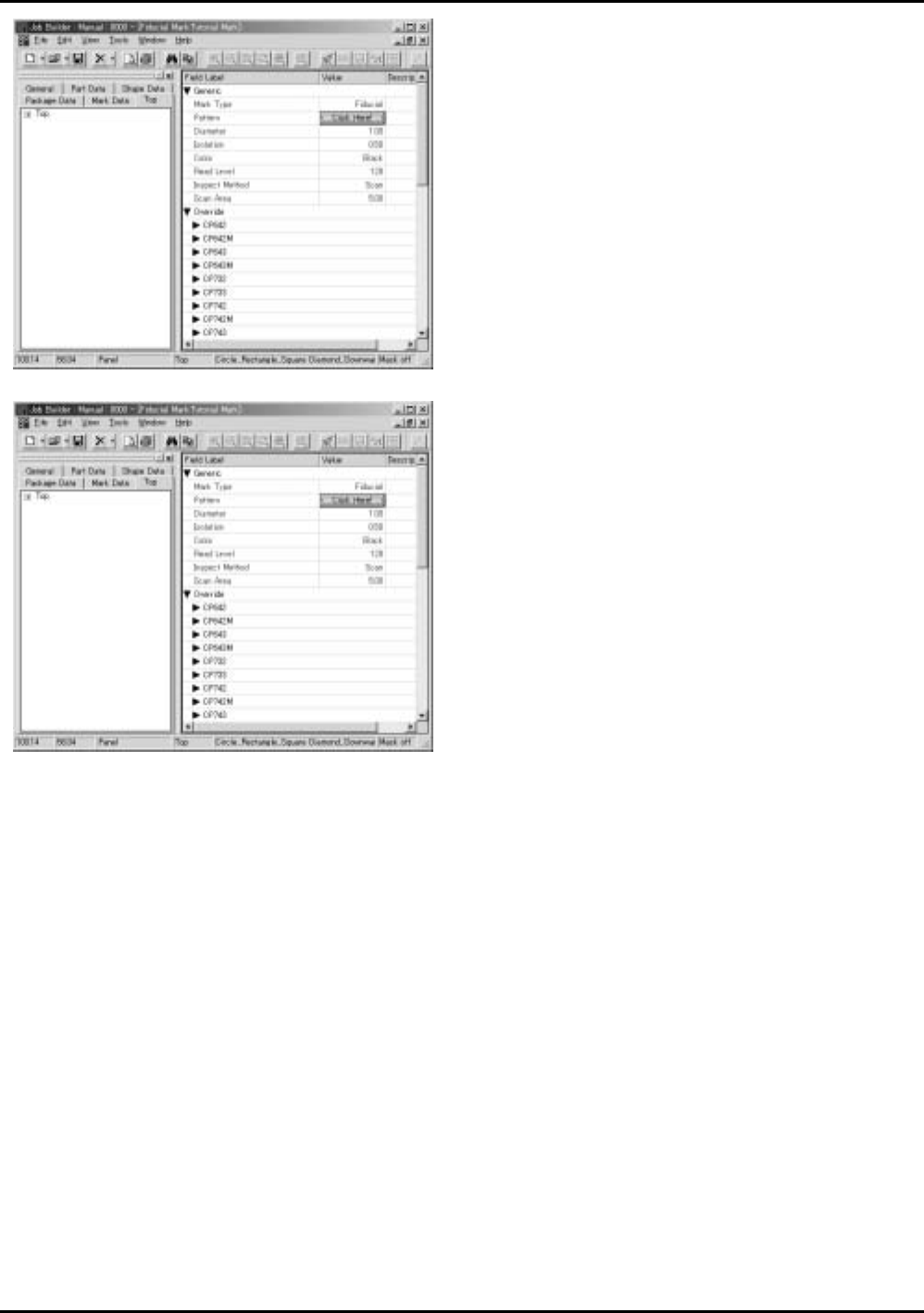

3. 在相应的字段里输入下列的数值后，单击 [OK]
键。
Mark Type: Fiducial
Pattern: Circle
Diameter: 1.00
Isolation: 0.50
Color: White
Read Level: 128
Inspect Method: Scan
Scan Area: 5.00
FLXTE011
FLXTE012
