ETEN0631 5.手工输入 Fuji Flexa 学习手册 5-31 4. 单击 [Next] 键。左图所示的设定为默认值。 显 示 出 [Pa rt Dat a Crea tion W izard - Step3]。 6. 单击 [Click Here!] 键后显示 [Element Informatio n]。 显示出 [Element Inf ormation] 对话框。 5. 在相应标号字段里输入下列的数值。 [Body] …
5.手工输入 ETEN0631
5-30 Fuji Flexa 学习手册
2. 在 [Part Number] 字段里输入 "BGA224P" 后单
击 [New] 键。
显 示 出 [Part Data Creation Wizard -
Step1]。

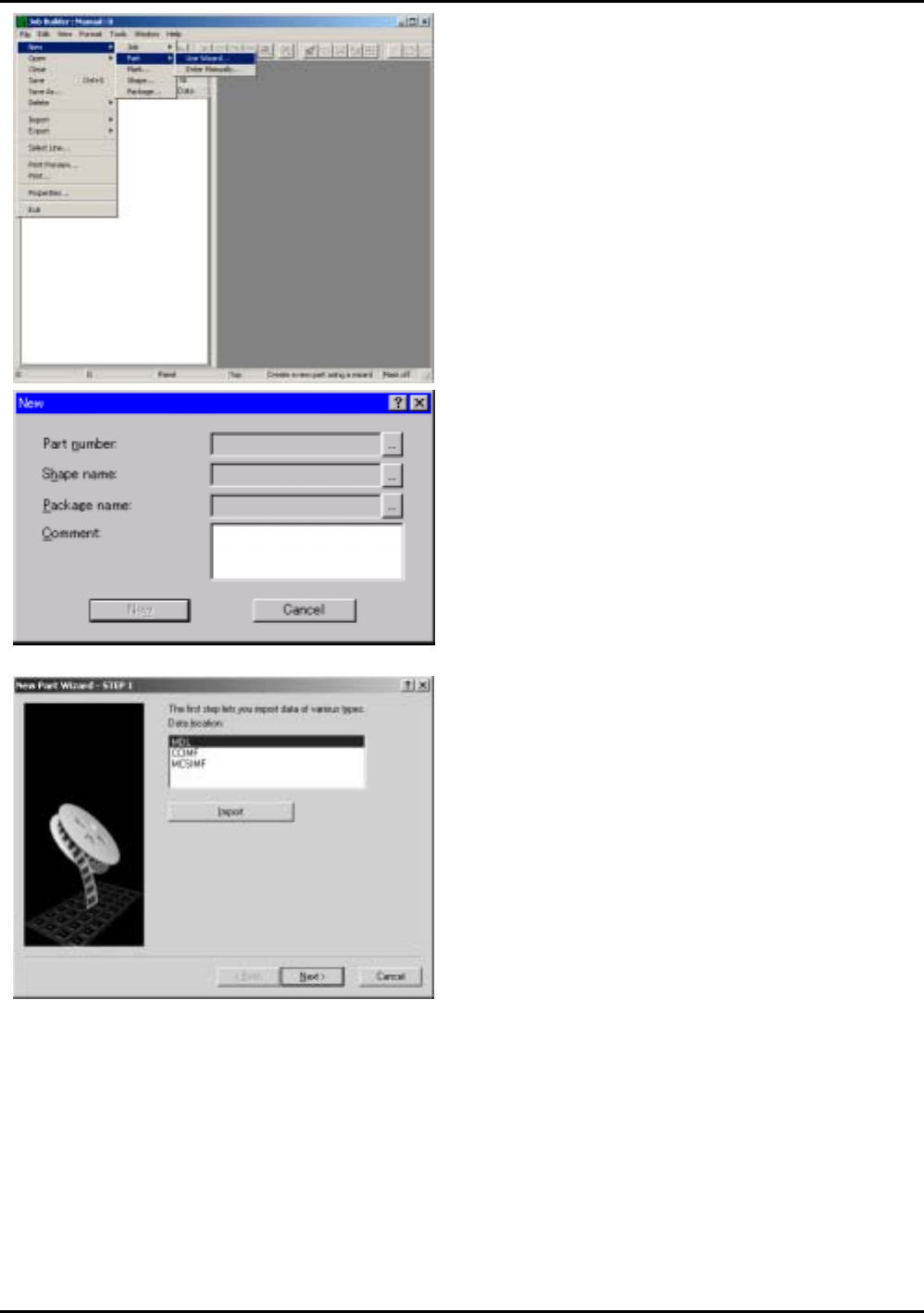

1. 从 [File] 菜单里依次选择 [New] - [Part] -
[Wizard]。
3. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard -
Step2]。
FLXTYE013
FLXTE057
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-31
4. 单击 [Next] 键。左图所示的设定为默认值。
显 示 出 [Part Data Creation Wizard -
Step3]。
6. 单击 [Click Here!] 键后显示 [Element
Information]。
显示出 [Element Information] 对话框。
5. 在相应标号字段里输入下列的数值。
[Body] 标号
Length (X): 27.00
Width (Y): 27.00
Length Tolerance (X): 2.00
Width Tolerance (Y): 2.00
Height: 2.00
[Lead] 标号
Pitch Tolerance: 10
Element Information: Click
FLXTE058
FLXTE060
FLXTE059
5.手工输入 ETEN0631
5-32 Fuji Flexa 学习手册
8. 输入下列的数值作为第一个要素。
Position X: 11.200
Position Y: 0.000
Side: 0
P Pattern: 2
Result: 1
Quantity: 15
Pitch: 1.600
Width: 1.000
Length: 0.000
Width Tolerance: 0.300
Length Tolerance: 0.300
Center Tolerance: 0.300
一旦数据输入后会显示出如下图所示的要
素。
7. 单击 [Add] 键。
现在可输入要素数据。
9. 制作第二个要素。单击 [Add] 键后输入以下第
二个要素的数值。
P Pattern: 2
Result: Matrix (128)
Quantity: 15
Pitch: 1.600
一旦数据输入后会显示出如下图所示的要
素。
FLXTE061
FLXTE062
FLXTE063
