ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-13

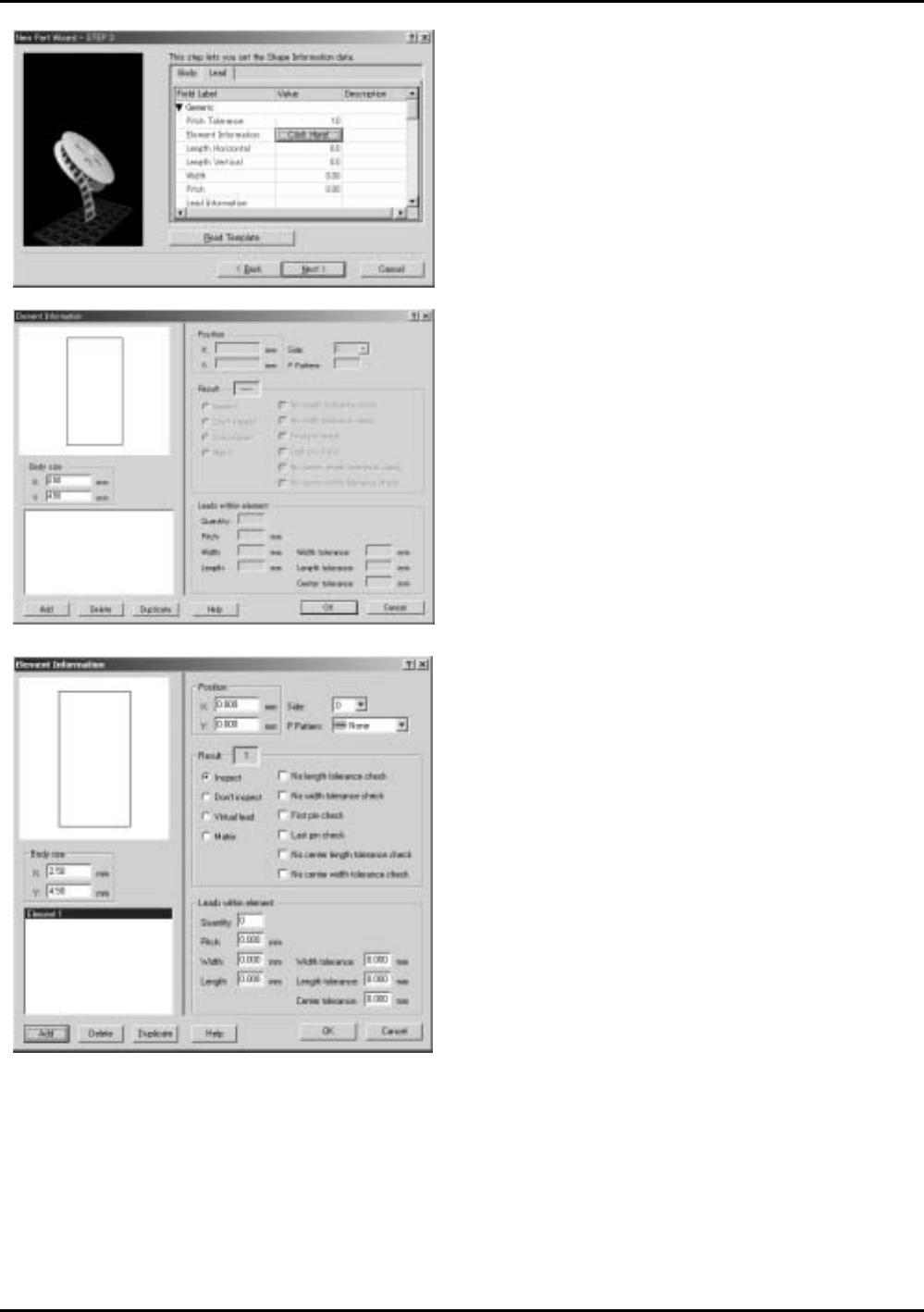

6. 单 击 [Click Here!] 键 后 显 示 出 [Element
Information] 。
显示出 [Element Information] 对话框。
7. 单击 [Add] 键。
现在可输入要素数据。
FLXTE017
FLXTE018
8. 输入下列的数值作为 [Element 1] 。
Position X: -1.250
Position Y: 0.000
Side: 0
P Pattern: 3
Result: 1
Quantity: 1
Pitch: 0.000
Width: 1.500
Length: 0.500
Width Tolerance: 0.300
Length Tolerance: 0.300
Center Tolerance: 0.300
一旦数据输入完毕后会显示出此要素。
FLXTE019
5.手工输入 ETEN0631
5-14 Fuji Flexa 学习手册
10.单击 [OK] 键。
[Element Information] 对话框被关闭。

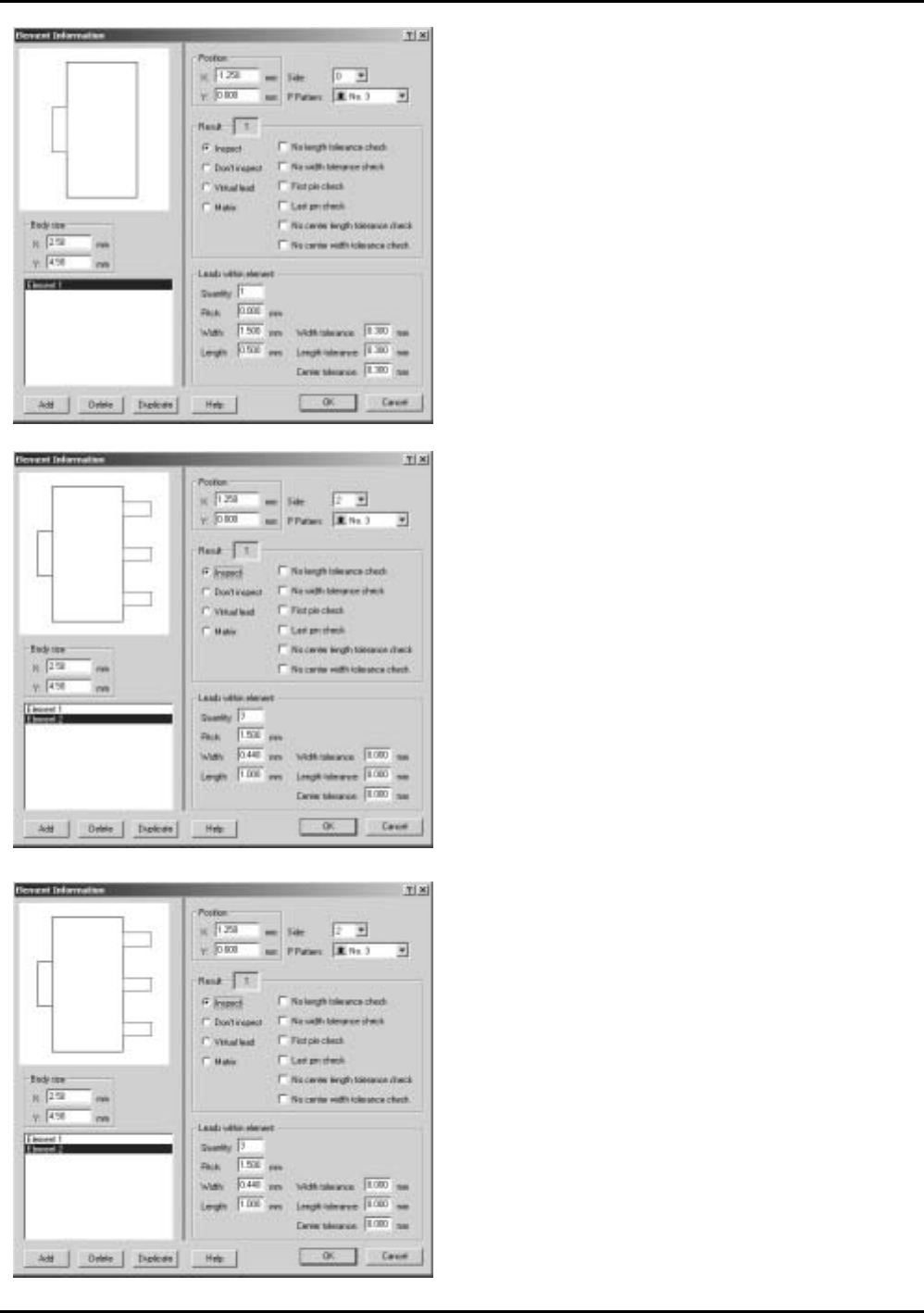

9. 单击 [Add] 键后输入下列的数值作为 [Element
2]。
Position X: 1.250
Position Y: 0.000
Side: 2
P Pattern: 3
Result: 1
Quantity: 3
Pitch: 1.500
Width: 0.440
Length: 1.000
Width Tolerance: 0.300
Length Tolerance: 0.300
Center Tolerance: 0.300
一旦数据输入完毕后会显示出如下图所示的
要素。
FLXTE020
FLXTE021
11.单击 [Next] 键。
显示出 [Part Data Creation Wizard - Step
4]。
FLXTE022
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-15
12.在 [Part Data Creation Wizard -Step 4] 屏
幕上将下列的数值输入相应的标号字段内。
[Process] 标号
Nozzle Minimum Diameter: 1.3
Nozzle Maximum Diameter: 1.8
Backlight Minimum Diameter: 8
[Vision] 标号
Vision Type: 20
Lighting: Back
13.单击 [Next] 键。
显示出 [Part Data Creation Wizard
–
Step 5]。
FLXTE023
FLXTE024
14.输入下列指定的包装数据。
Packaging Type: Emboss
Tape Width: 12mm
Feed Pitch: 8
FLXTE025
