1.Centroid CAD 数据 ETEN0631 1-10 Fuji Flexa 学习手册 17.单击 [Next]。 显示出 [CAD Import Setup Wizard [Fiducial Sequences] 2 /3] 对话框。 19. 在 [Fi ducial setti ngs] 部分单击 [Edit]。 显示出 [Set Fiducia ls] 对话框。 18.从 [Field name] 下拉式列表中选择下列字段…
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-9
15.单击 [Next]。
显示出 [CAD Import Setup Wizard [Fiducial
Sequences ] 1/3] 对话框。
14.按照如下所示指定剩余的三个字段。
Field 2: X-coordinates
Field 3: Y-coordinates
Field 4: Rotation
Field 4: Don’t import

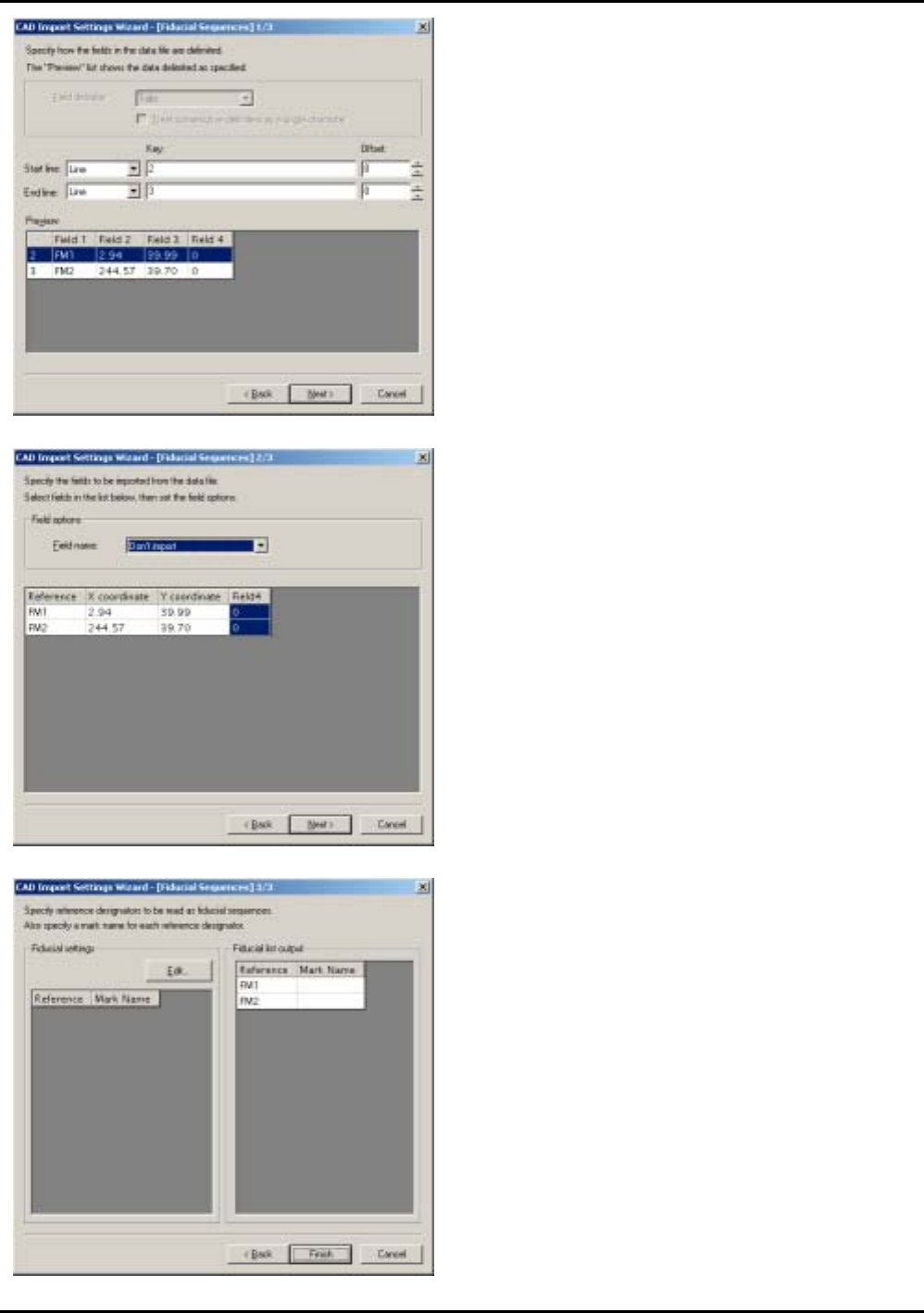

16.在 [Start line] 和 [End line] 两个字段上选
择 [Line] 后分别输入 “2” 和 “3”。
显示出基准顺序。
FLXTA018
1.Centroid CAD 数据 ETEN0631
1-10 Fuji Flexa 学习手册
17.单击 [Next]。
显示出 [CAD Import Setup Wizard [Fiducial
Sequences] 2/3] 对话框。
19. 在 [Fiducial settings] 部分单击 [Edit]。
显示出 [Set Fiducials] 对话框。
18.从 [Field name] 下拉式列表中选择下列字段标
示后单击 [Next]。
Field 1: Reference
Field 2: X-coordinates
Field 3: Y-coordinates
Field 4: Don’t import
显示出 [CAD Import Setup Wizard [Fiducial
Sequences ] 3/3] 对话框。
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-11

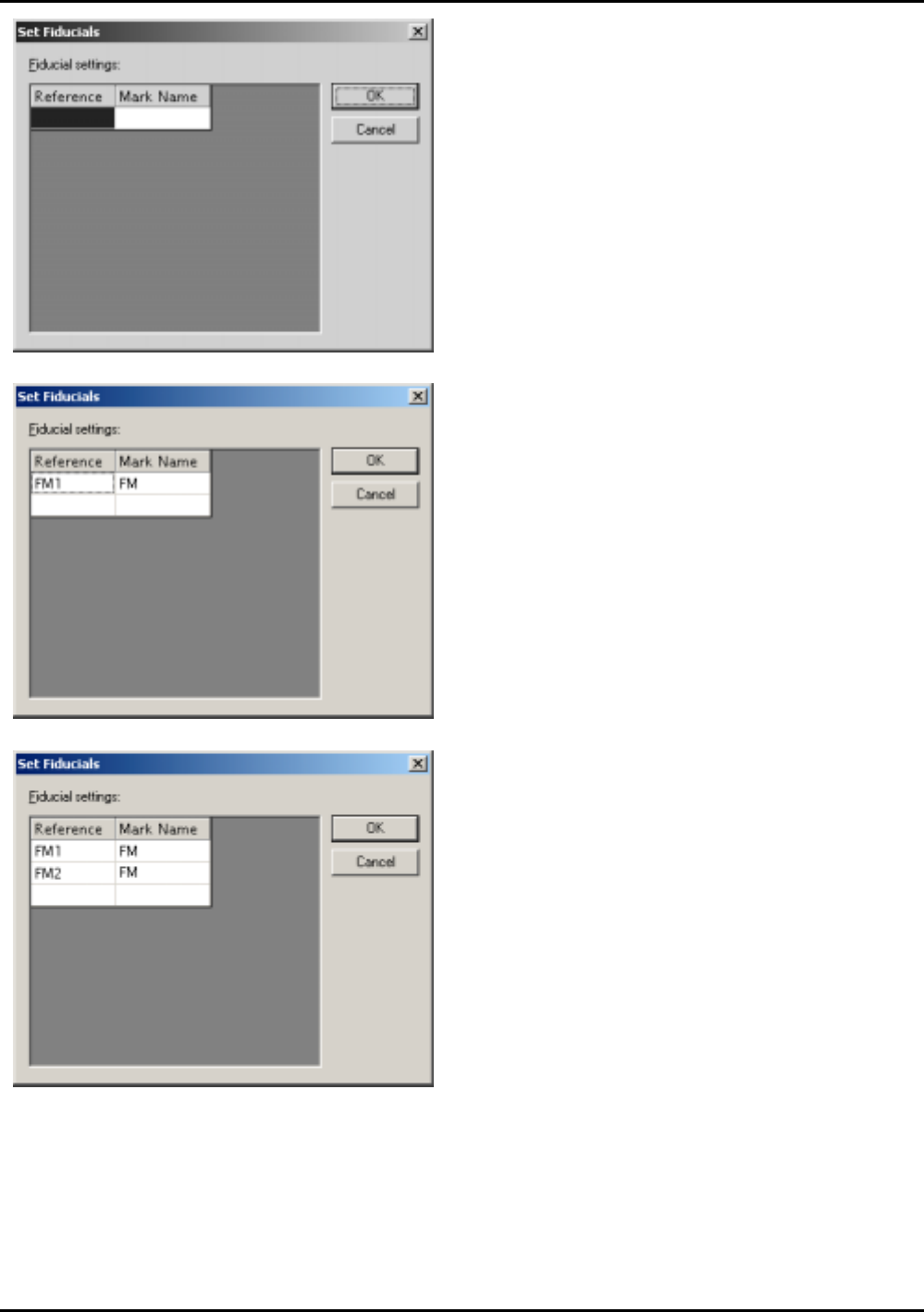

20.单击 [Reference] 数据单元后输入 “FM1”、然
后单击 [Mark Name] 数据单元后输入 “FM”。
显示出数据单元的其他行。
22.单击 {OK}。
显 示出 有 关 基 准 顺 序 设 定 的 [CAD Import
Setup Wizard [Fiducial Sequences] 3/3] 的
对话框。
21.单击新的 [Reference] 数据单元并输入
“FM2”、然后单击 [Mark Name] 单元并输入
“FM”。
FLXTA023
