5.手工输入 ETEN0631
5-4 Fuji Flexa 学习手册

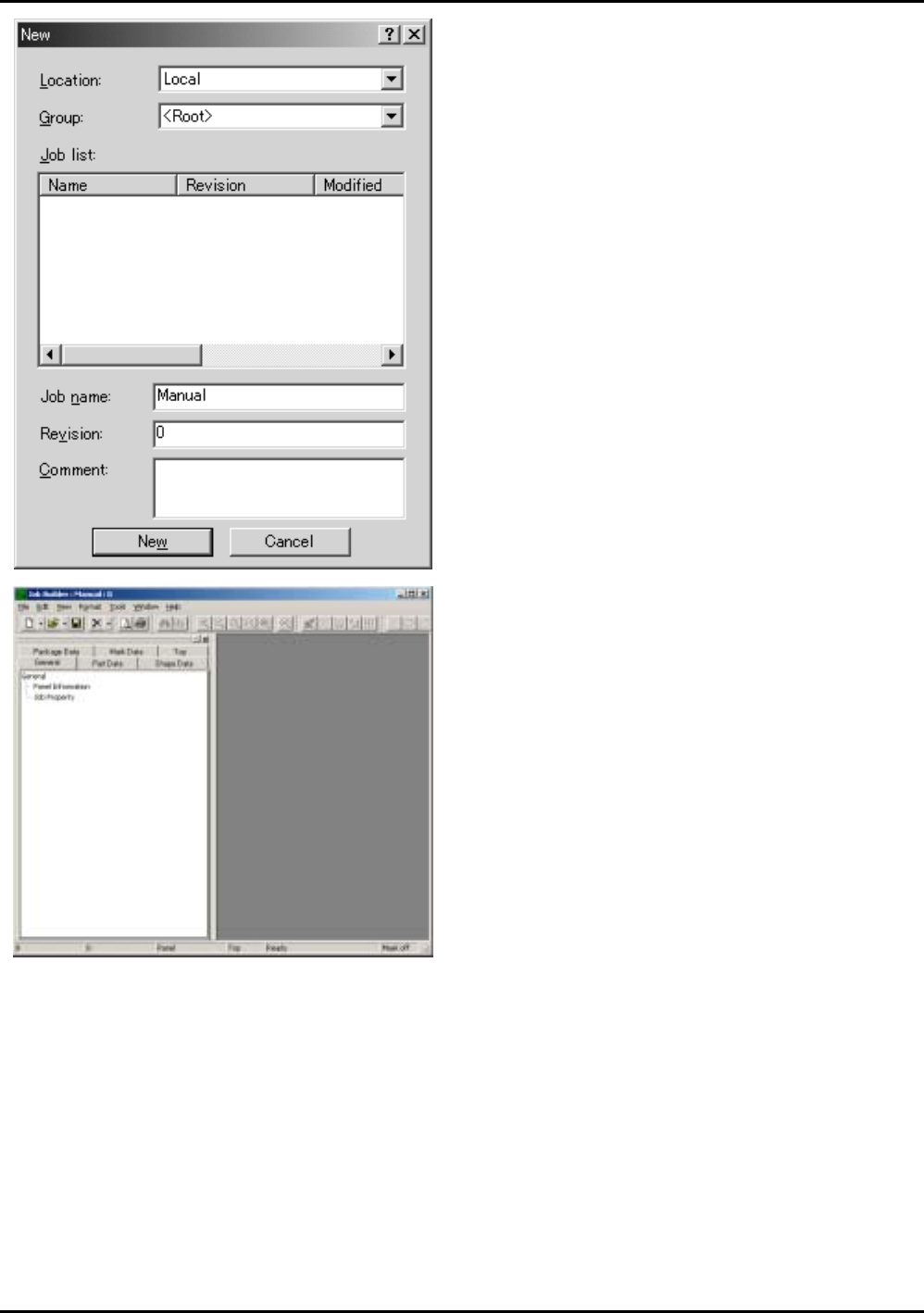

4. 在 [Job name] 字段中输入 "Manual",并在
[Revision] 字段中输入修订版表示，再单击
[New] 键。
显示出 Job Builder，以及标题栏上对应的
Job 名和修订版名。
FLXTE003
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-5
5-2. 制作电路板

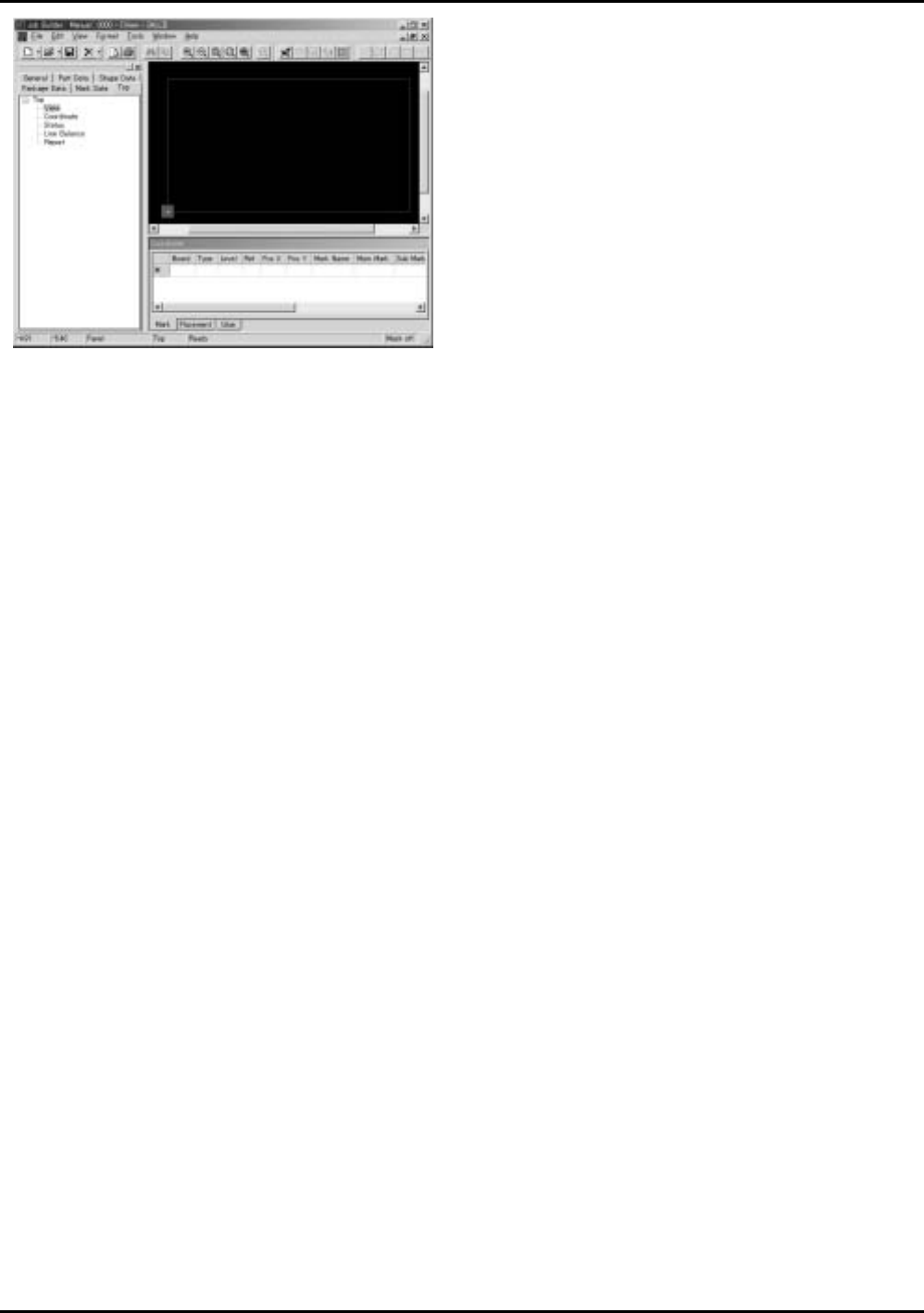

3. 在 job 信息栏里单击 [Top] 标号，然后双击 [Top]
分支，再双击 [View] 键。
Job Builder 视图被打开，显示出电路板的轮
廓线。

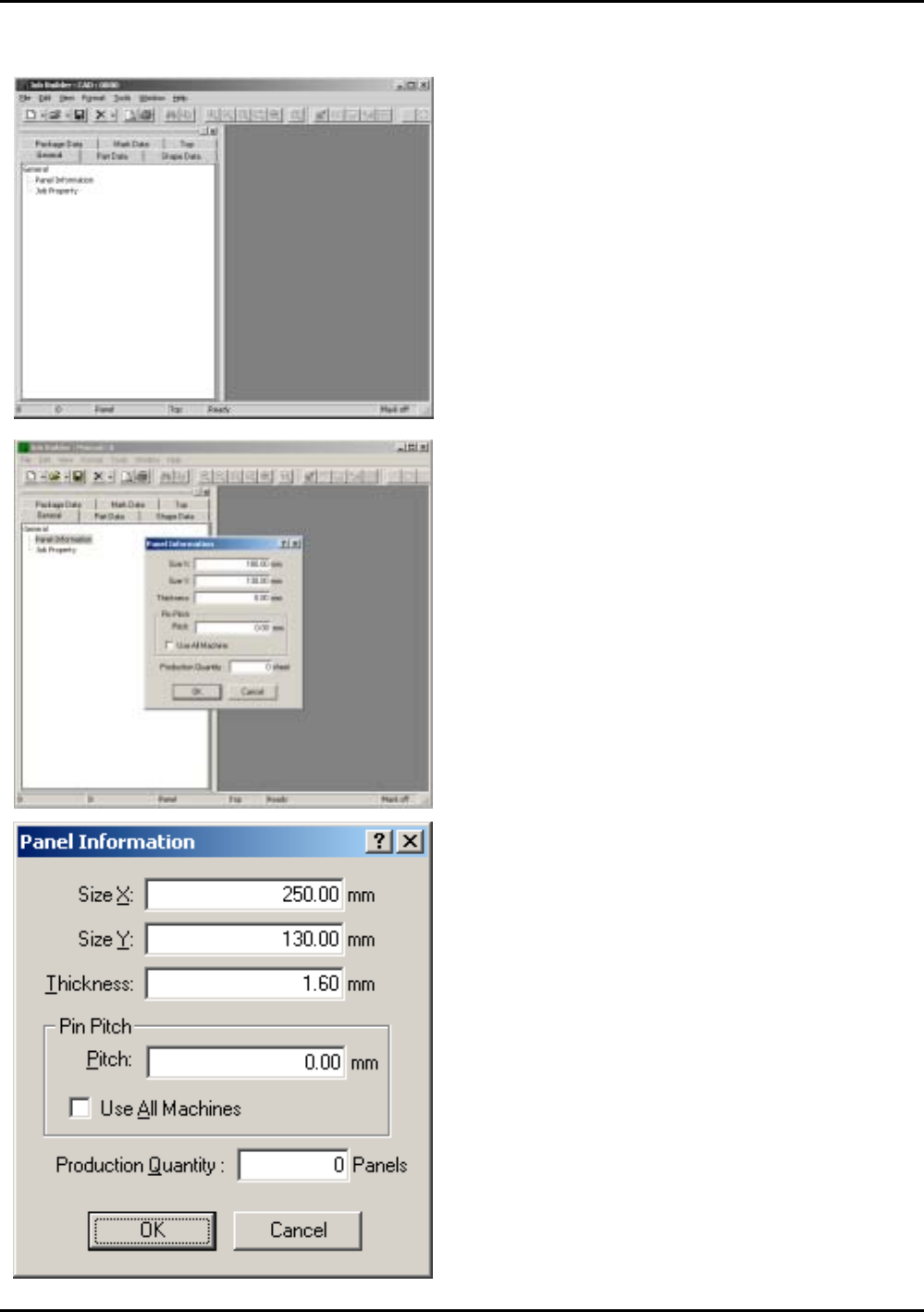

1. 在 job 信息栏里单击 [General] 标号并双击
[Panel Information]。
显示出 [Panel Information] 对话框。
2. 在相应的字段里输入以下的数值，再单击 [OK]
键。
Size X: 250
Size Y: 130
Thickness: 1.6
显示出 [Panel Information] 对话框。
FFLXTB005
5.手工输入 ETEN0631
5-6 Fuji Flexa 学习手册
