5.手工输入 ETEN0631
5-24 Fuji Flexa 学习手册
笔记:
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-25

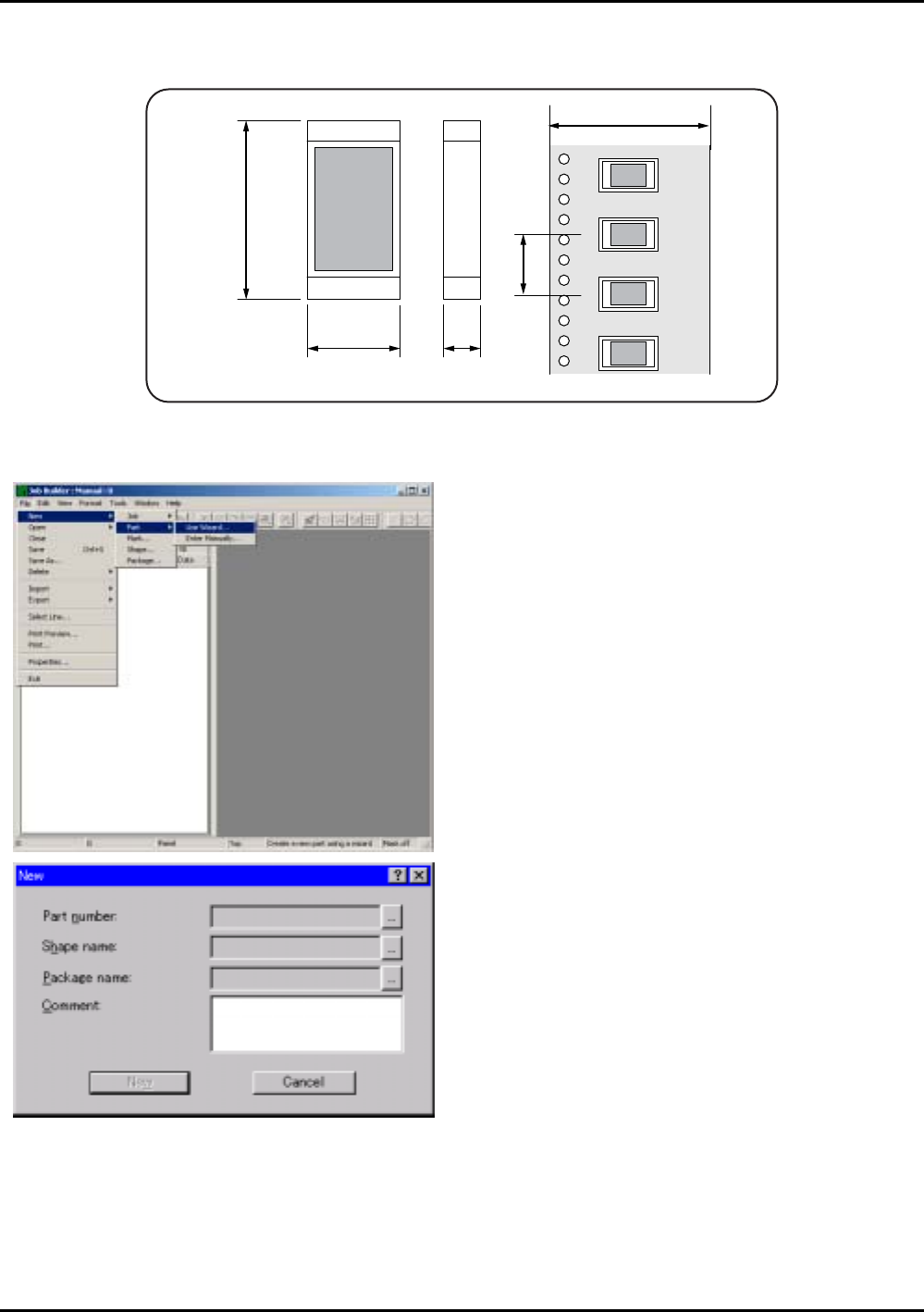

5-5-3. 零件 3 (3216R)
1.60
1.20
3.20
4
8
2. 在 [Part Number] 字段上输入 “3216R” 后单击
[New].
显 示 出 [Part Data Creation Wizard -
Step1]。
1. 从[File] 菜单中依次选择 [New] - [Part] -
[Wizard] 。
显示出 [New] 对话框。
FLXTE013
5.手工输入 ETEN0631
5-26 Fuji Flexa 学习手册
3. 单击 [Next] 键。
显 示 出 [Part Data Creation Wizard
–
Step2]。
FLXTE047
4. 单击 [Next] 键。左图所示的设定为默认值。
显 示 出 [Part Data Creation Wizard -
Step3]。
5.在相应的标号字段中输入下列数值。
[Body] 标号
Length (X): 3.20
Width (Y): 1.60
Length Tolerance (X):0.30
Width Tolerance (Y): 0.20
Height： 1.20
FLXTE048
FLXTE052
