1.Centroid CAD 数据 ETEN0631 1-4 Fuji Flexa 学习手册 4. 在 [J ob nam e] 字段输入 ” Ce ntroid CAD ” 并在 [Revision] 字段输入 Job 修订版表示。 在 标 题 栏 上 显 示 出 Job Bui lder 的 Job 名 和修订版名。 FLXTA004 FLXTA005
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-3
1-1. 制作 Job
1. 单 击 [Start] 键 后 依 次 选 择 [Programs] -
[Fuji Flexa] - [Director]。
显示出 Director
2. 从 [Tools] 菜单中选择 [Job Builder…]。
显示出 Job Builder。
3. 从 [File] 菜单中依次选择 [New] - [Job] -
[Enter Manually…]。
显示出 [New] 对话框。
FLXTA003
1.Centroid CAD 数据 ETEN0631
1-4 Fuji Flexa 学习手册
4. 在 [Job name] 字段输入 ”Centroid CAD” 并在
[Revision] 字段输入 Job 修订版表示。
在标题栏上显示出 Job Builder 的 Job 名
和修订版名。
FLXTA004
FLXTA005
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-5

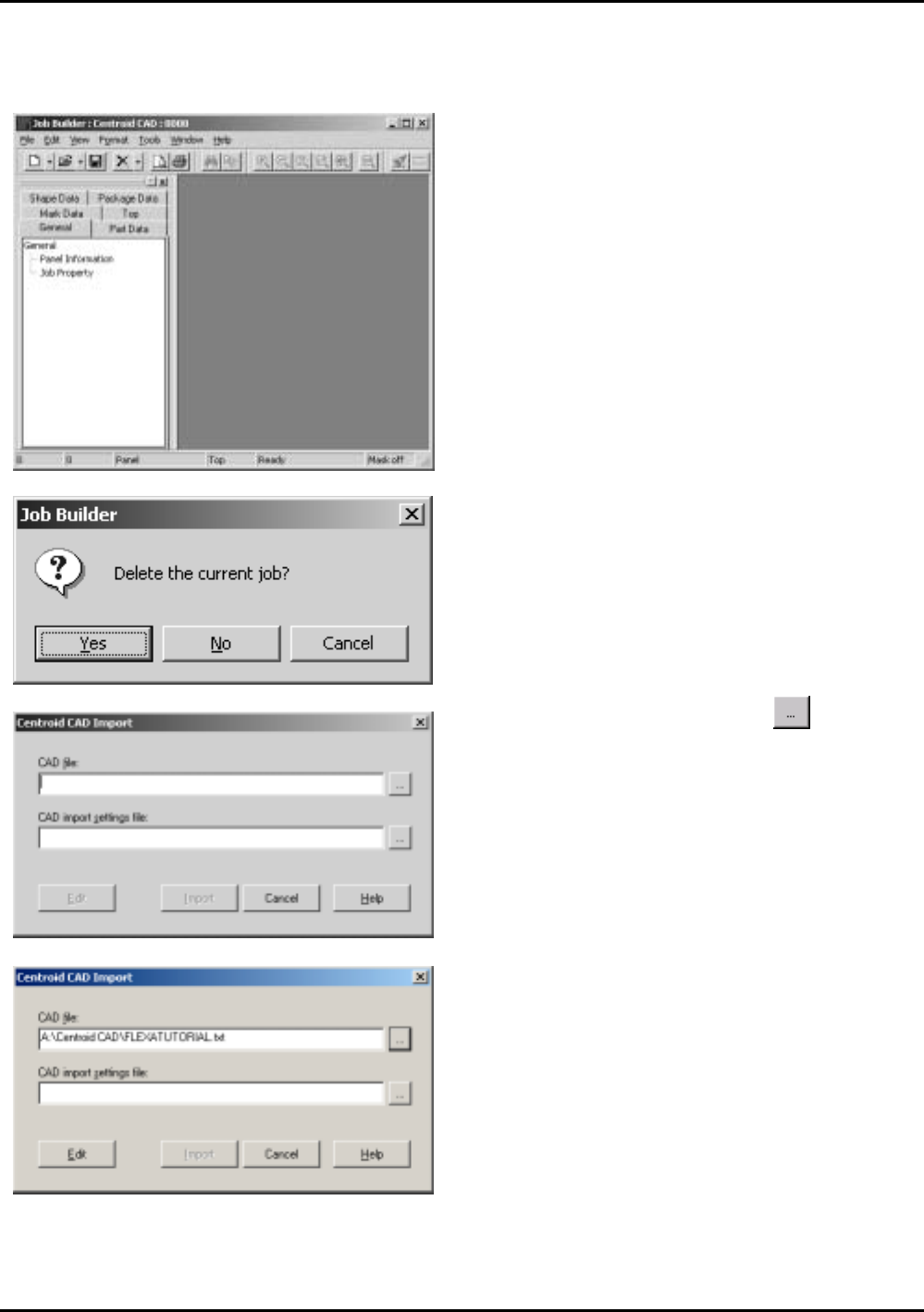

1-2. 输入 Centroid CAD 数据
4. 单击 [Edit]。
显示出 [CAD Import Setting Wizard]。
1. 从 [File] 菜单上依次选择 [Import] - [to Job]
- [Centroid Data…]。
显示出 [Job Builder] 信息。
2. 单击 [Yes]。
显示出 [Centroid CAD Import] 对话框。
3. 在 [CAD file] 字段的右处单击 键、在样
品数据磁盘的 Centroid CAD 文件夹上选择
“FLEXATUTORIAL.txt” 后单击 [Open]。
在 [Centroid CAD Import] 对话框上显示出
文件路径。
FLXTA005
FLXTA006
FLXTA007
