1.Centroid CAD 数据 ETEN0631
1-30 Fuji Flexa 学习手册

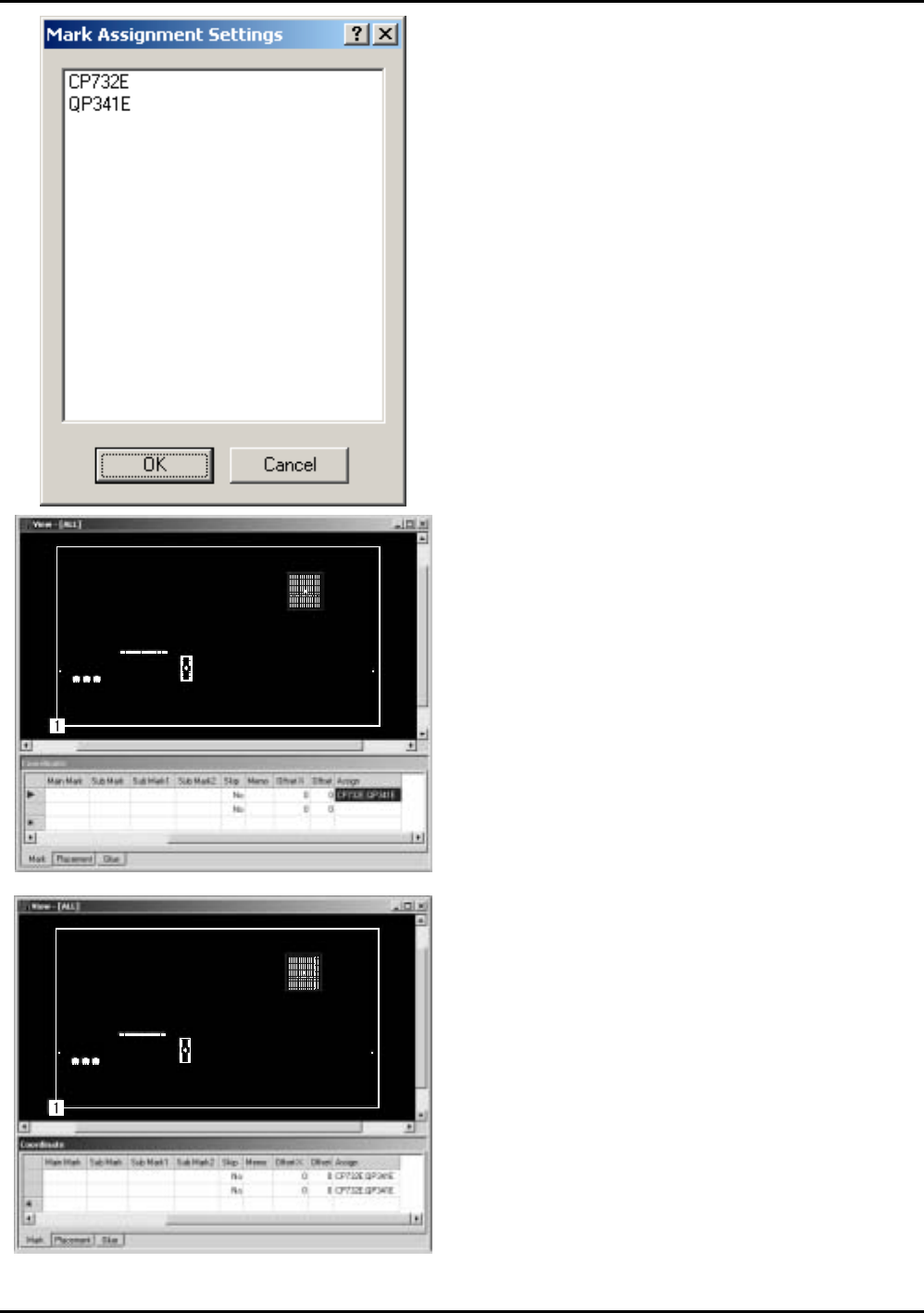

3. 选择两个机器后单击 [OK]。在选择多台机器时，
可在按下键盘上的 CTRL 键的同时，选择每一台
机器。
在 [Assign] 字段上出现出被分配的机器名。
4. 使用相同的步骤来设定第二个基准定位点顺序。
FLXTA061
FLXTA062
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-31
1-10. 平衡生产线
1. 从 Job Builder 的[Tool]菜单上选择[Line
Balance…]。
显示出 [Line Balance Options] 对话框。
2. 选择 [Do not use current feeder allocation]
选项后单击 [OK]。
显示出
“
Perform Line Balancing?
”
提示。
Click [Yes] at the "Execute Line Balancing?"
prompt.
Line balancing will commence. Once completed,
click [Close] at the [Line Balancer] dialog
box.
FLXTA063
3. 在 “Perform Line Balancing?” 提示上单击
[YES]。
生产线平衡将开始进行。一旦完成，在 [Line
Balancer] 对话框上单击 [Close]。
1.Centroid CAD 数据 ETEN0631
1-32 Fuji Flexa 学习手册
4. 在 Job 资料栏上选择 [Top] 标号，然后双击生
产线和机器。
FLXTA065
FLXTA066
机器视图显示出所分配的零件。左图所示的
视图表示的为分配到 QP341E 上的零件。
