1.Centroid CAD 数据 ETEN0631
1-6 Fuji Flexa 学习手册

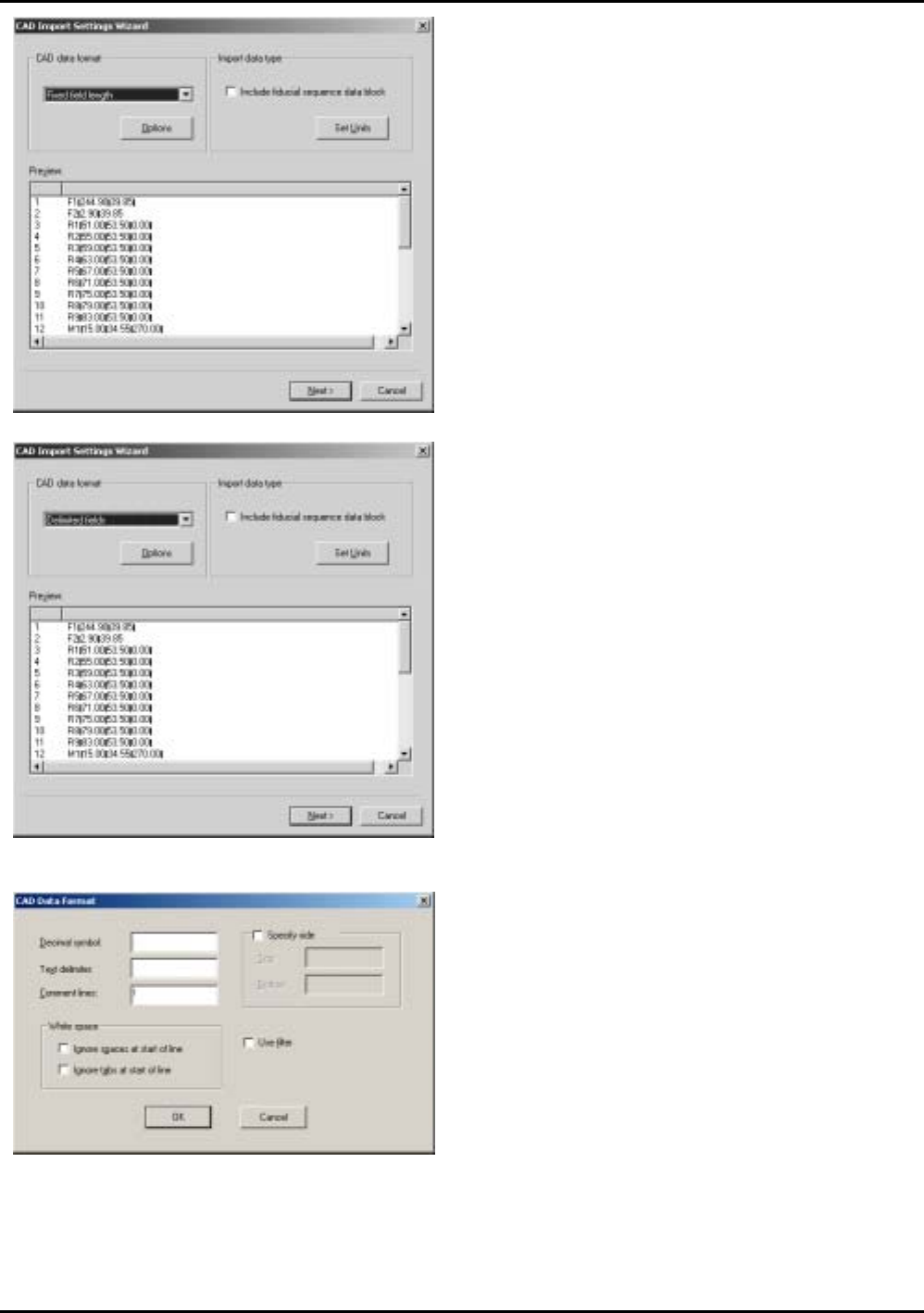

6. 单击 [Options]。
显示出 [Cad Data Format] 对话框。
FLXTA009
5. 在 [CAD data format] 下 拉 式 列 表 中 选 择
“Delimited fields”。
FLXTA010
7. 在 [Comment lines] 字段上输入 “!” 后单击
[OK] 去关闭 [Cad Data Format Settings] 对
话框。
显示出 [CAD Import Settings Wizard]。
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-7
9. 在 [Import data type] 部分单击 [Set Units]。
显示出 [CAD Data Unit Settings] 对话框。
8. 选择 [Fiducial Sequence Data Block] 复选
框。
10.输入以下数值后单击 [OK]。
Coordinate data format
z Multiplier = 1
Angle data format
z Multiplier = 1
显示出 [CAD Import Settings Wizard]。
1.Centroid CAD 数据 ETEN0631
1-8 Fuji Flexa 学习手册
13.选择 [Field 1] 后从 [Field name] 下拉式列
表框中选择 [Reference]。
12.从 [Field Delimiter]下拉式列表中选择[Tabs]
后单击[Next]。
显 示 出 [CAD Import Setup Wizard [Part
Allocation Data] 2/2] 对话框。
11.单击 [Next]。
显示出 [CAD Import Settings Wizard [Part
Placement Data] 1/2] 对话框。
