1.Centroid CAD 数据 ETEN0631 1-14 Fuji Flexa 学习手册 3. 在 Job 资料栏上单击 [Tob ] 标号、打开[Tob] 分 支后双击 [View]。 在 Job Builder 上 视 图打 开 ，显 示出 电 路板 轮廓。
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-13
1-3. 制作生产程序

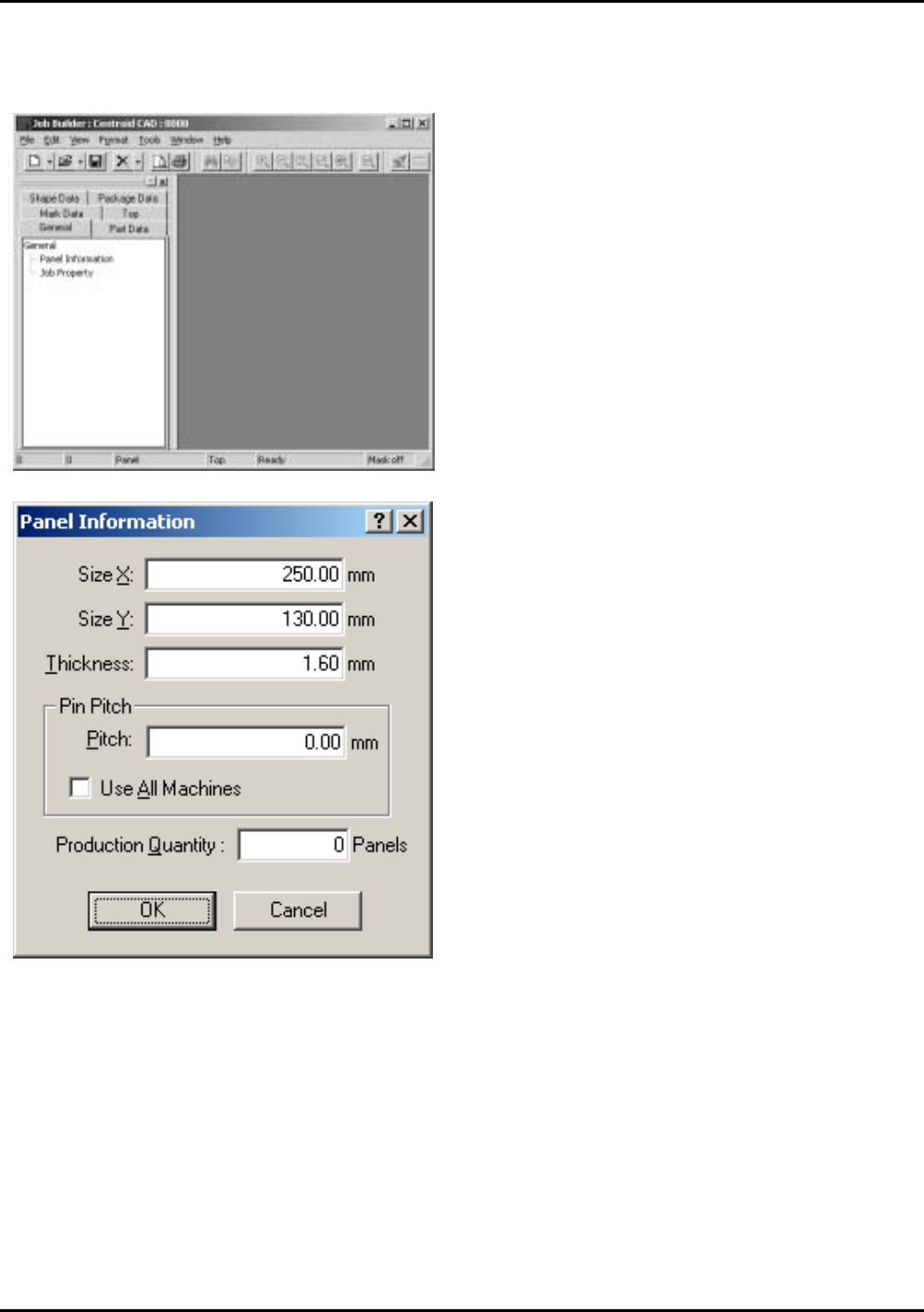

2. 在有关的字段上输入以下的数值后单击 [OK]。
Size X: 250
Size Y: 130
Thickness: 1.6
显示出 [Panel Information] 对话框。
1. 在 Job 资料栏上单击 [General] 标号并双击
[Panel Information]。
显示出 [Panel Information] 对话框。
FLXTA005
1.Centroid CAD 数据 ETEN0631
1-14 Fuji Flexa 学习手册
3. 在 Job 资料栏上单击 [Tob] 标号、打开[Tob] 分
支后双击 [View]。
在 Job Builder 上视图打开，显示出电路板
轮廓。
ETEN0631 1.Centroid CAD 数据
Fuji Flexa 学习手册 1-15
1-4. 编辑电路板
1. 从 [Tools] 菜单上选择 [Panelize…]。
显示出 [Select Board] 对话框。
3. 在有关字段上输入或者确认以下数值后单击
[OK]。
[Location]
X: 0.00
Y: 0.00
Rotation: 0.00
[Board Size]
Size X: 250.00 mm
Size Y: 130.00 mm
在视图上显示出初始位置。
2. 选择电路板 “1”后单击 [Edit Board]。
显示出 [Edit Board] 对话框。
