5.手工输入 ETEN0631 5-36 Fuji Flexa 学习手册 笔记:
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-35

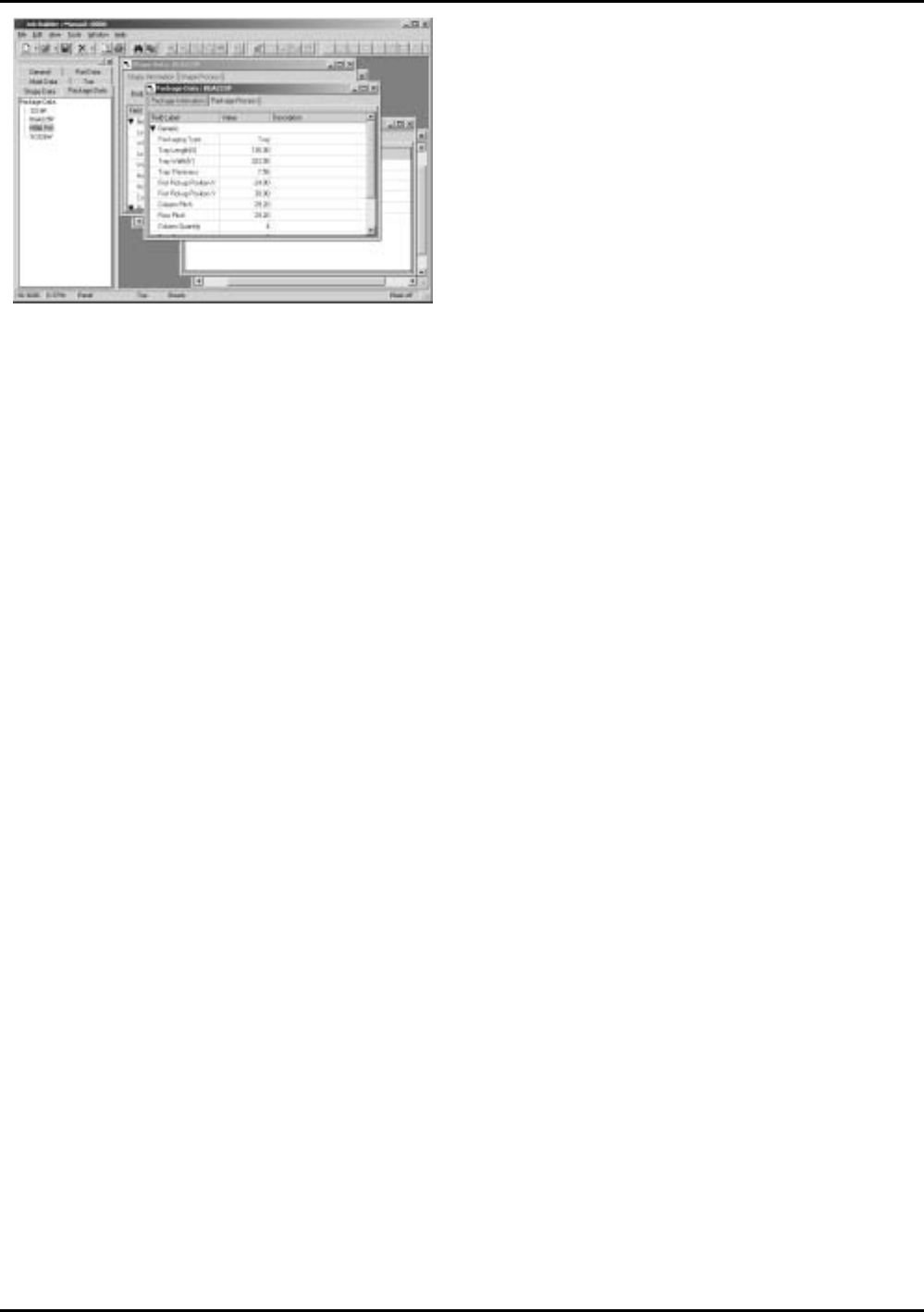

16.输入下列所示的包装处理数据后，单击 [Done]
键。
Feeder Options: 0
Tray Type: Matrix-Dump
显示出 "BGA225P" 的[Data] 和 [Shape] 视
窗。
至此完成了零件 4 的制作。
FLXTE070
5.手工输入 ETEN0631
5-36 Fuji Flexa 学习手册
笔记:
ETEN0631 5.手工输入
Fuji Flexa 学习手册 5-37
5-6. 输入坐标数据 (定位点和零件)
4. 输入下图所示的零件坐标值。
5. 单击在坐标视窗左下面的 [Placement] 标号去
输入零件的坐标值。

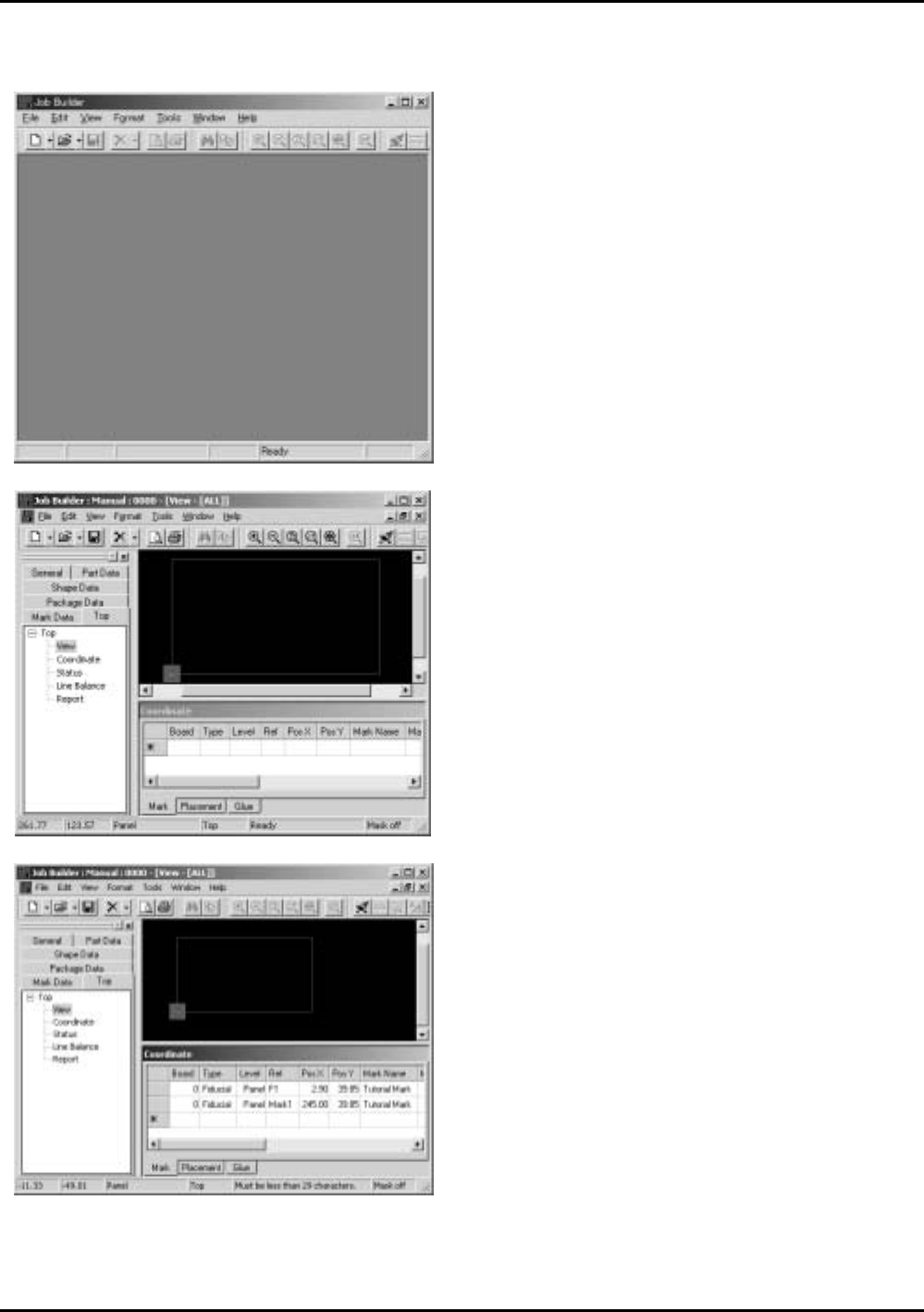

1. 在 Job Builder 视窗中选择 [Top] 标号后依次
单击 [Top] - [View]键。
显示出 [View
–
[ALL]] 视窗。
2. 输入如下图所示的基准定位点的坐标值。
3. 单击坐标视窗左下面的 [Mark] 标号后输入定位
点的坐标值。
FLXTE003
FLXTE071
FLXTE072
