5 Arbeiten mit der SMA SMA User Guide SIPLACE Explorer Ausgabe 11/2020 DE ab 3.11 (R20-2) 106 – Gesamt s umme: Anzeige der Gesamtsumme für jede S palte über alle Seiten. Diese Zeile wird am Ende jeder Seite angeze igt. 5…
SMA User Guide SIPLACE Explorer 5 Arbeiten mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
105
Haben Sie alle nötigen Eingaben zur Filterung der Anzeige gemacht, klicken Sie das Symbol
Anzeigen. Sie erhalten eine Tabelle als Übersicht der Bauelemente-Verbrauchsdaten.
5
Erklärung der Tabelle:
In dieser Tabelle werden die Bauelemente nach dem Verbrauch aufsteigend sortiert angezeigt.
Das Bauelement mit dem niedrigsten Verbrauch wird in der ersten Zeile der Tabelle angezeigt. 5
Folgende Spalten gibt es in dieser Tabelle: 5
– Bauelement
Name des Bauelements
– Verbraucht
Summe aus Bestückt + Abwürfe Vakuum + Abwürfe Ident.
– Bestückt
Anzahl der tatsächlich bestückten Bauelemente.
– Ungenutzt:
Anzahl der nicht verwendeten Bauelemente. 5
– Abholfehler:
Anzahl der Abholfehler. 5
– Ident
Anzahl der Bauelementabwürfe, die durch Identfehler verursacht wurden.
–MF:
Anzahl der Koplanfehler oder Materialfehler, die vom Visionsystem entdeckt wurden. 5
–PF:
Anzahl der Prozessfehler. 5
– Gehäuseform
Nummer oder Name der Gehäuseform des Bauelements.
– Förderertyp
Förderertyp, von welchem das Bauelement abgeholt wurde.
Folgende Zeilen gibt es in dieser Tabelle: 5
– Für jedes Bauelement eine Zeile mit den Verbrauchs-Daten.
– Gesamt/Seite:
Anzeige der Gesamtsumme für die Spalten Bestückt, Verbraucht, Abhol, Ident. Diese
Gesamtsumme wird für jede Seite gebildet und am Ende jeder Seite angezeigt.
5 Arbeiten mit der SMA SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
106
– Gesamtsumme:
Anzeige der Gesamtsumme für jede Spalte über alle Seiten. Diese Zeile wird am Ende jeder
Seite angezeigt.
5.3 So sortieren Sie Tabellen
Wählen Sie eine beliebige Seite.
Sie können die angezeigten Tabelle nach jeder Spalte absteigend und aufsteigend sortieren.
Klicken Sie auf den entsprechenden Spaltenkopf.
In der Tabelle wird in dem entsprechenden Spaltenkopf durch einen Pfeil angezeigt, nach
welcher Spalte sortiert wurde.
5.4 So aktivieren Sie Legenden
Wählen Sie eine beliebige Seite.
Sie können die Status, die in dem Balkendiagramm angezeigt werden sollen, aktivieren oder
deaktivieren. 5
Deaktivierung eines Status: das Balkendiagramm wird neu erstellt, nur die aktivierten Status
sind sichtbar. Das ist empfehlenswert, wenn Sie nur einen Status oder eine bestimmte
Kombination von Status angezeigt bekommen wollen.
Beispiel: Sie können sich "geplante Stillstandszeiten" und "nicht-geplante Stillstandszeiten" in
nur einem Balkendiagramm anzeigen lassen. Die Status können beliebig kombiniert werden. 5
Alle aktivieren/deaktivieren:
Über die Ankreuzfelder unterhalb der Diagramme können Sie mit einem Klick alle Status
aktivieren/deaktivieren. 5
SMA User Guide SIPLACE Explorer 5 Arbeiten mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
107
5.5 So exportieren Sie die angezeigten Daten als MS-Excel-Datei
Wählen Sie eine beliebige Seite.
Betätigen Sie das Symbol . Es öffnet sich ein weiteres Internet Explorer Fenster, in dem
die generierte MS-Excel-Datei angezeigt wird:

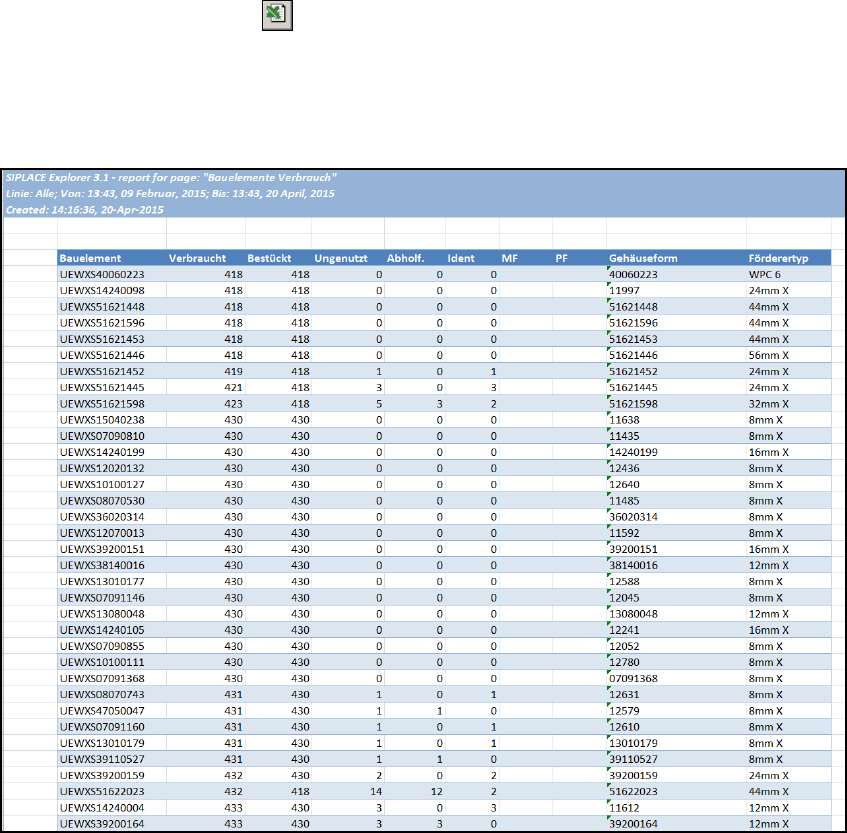

– Beispiel 1: in dieser Excel-Datei werden die Bauelemente-Verbrauchsdaten für alle Seiten
angezeigt:
5
Abb. 5 - 6 Beispiel 1: MS-Excel-Export
