4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
58
4.1.10 Abwurfmenge
Auf dieser Seite erhalten Sie eine Zusammenfassung aller abgeworfenen Bauelemente auf Lini-
enebene. Die Informationen werden in Form von Balkendiagrammen angezeigt. Über die Liste
des Drop-down-Menüs können Sie sich die Informationen nach folgenden Kriterien anzeigen las-
sen: 4
– Abwurfmenge nach Abholort (Stellplatz, Tisch, Spur) und Bauelement
– Abwurfmenge nach Abholort
– Abwurfmenge nach Bauelement
– Abwurfmenge nach Gehäuseform
4

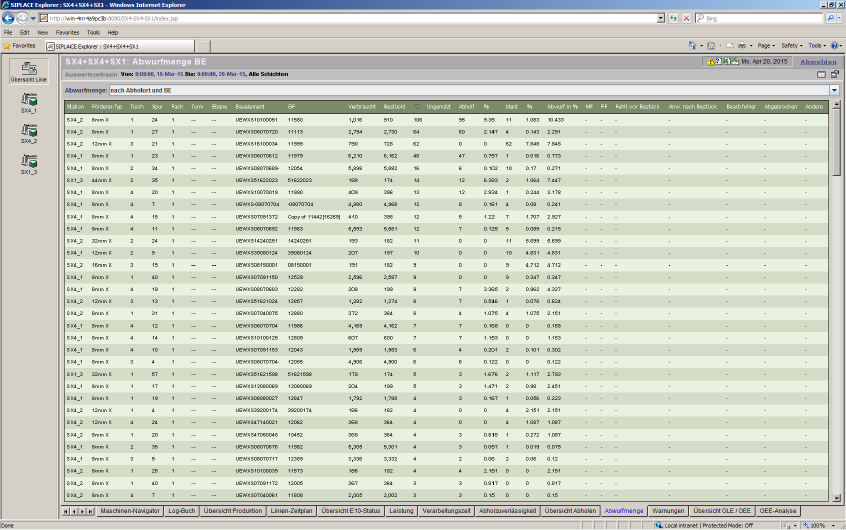

Abb. 4 - 11 Abwurfmenge
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
59
4.1.11 Warnungen
Auf dieser Seite werden alle bestehenden und alle behobenen Warnungen angezeigt. Sie gelan-
gen auch zu dieser Seite, wenn Sie auf einer anderen Seite der SMA das Warnsymbol kli-
cken. 4
4

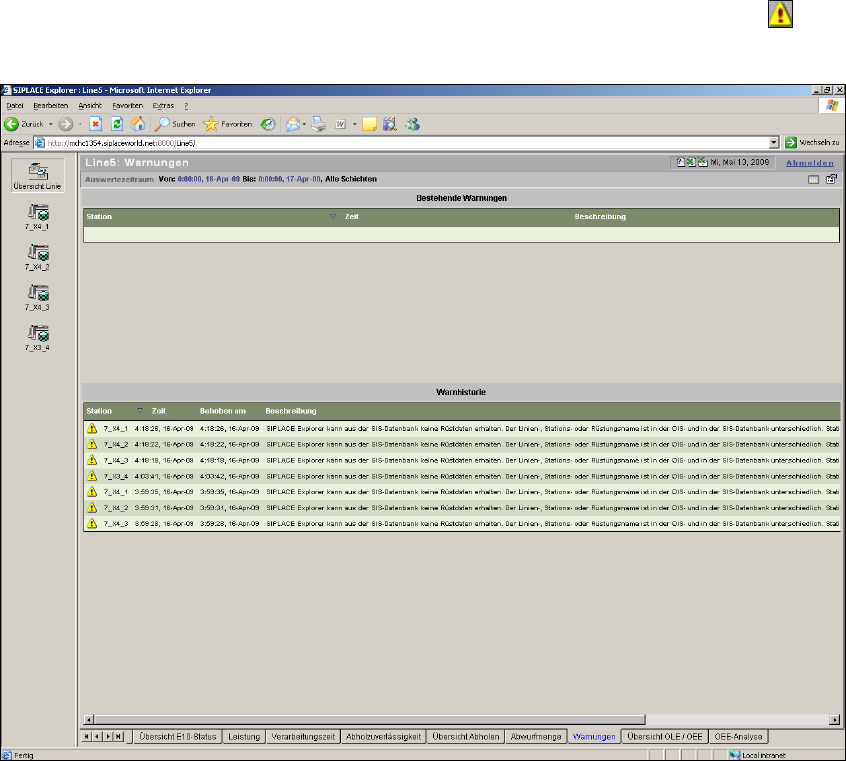

Abb. 4 - 12 Warnungen
Diese Seite enthält zwei Tabellen: 4
– bestehende Warnungen
Alle aktuellen, für die Fertigungslinien-Übersicht und für jede Maschine vorhandenen
Warnungen werden hier angezeigt.
– Warnhistorie
Alle behobenen Warnungen werden hier angezeigt.
Die Warnungen werden ausgegeben, wenn eine bestimmte Fehlkonfiguration einer Fertigungsli-
nie vom System festgestellt wird. Die Überprüfung dieser Fehlkonfigurationen kann manuell und
automatisch erfolgen. Lesen Sie dazu das SIPLACE Explorer Getting Started. 4
