– Alle Logbuch Einträge (Tabellenansicht):
In der Tabelle werden folgende Informationen angezeigt: 4
– Linie/Maschine auf die sich der Logbuch-Eintrag bezieht
– ausgewählte Topic des Logbuch-Eintrags
– Start- und End-Zeit des Logbuch-Eintrags
– Benutzer der den Logbuch-Eintrag eingegeben hat
– zusätzliche Kommentare
– Ereignisse nach Grund (Pareto):
Ein Pareto-Diagramm zeigt in absteigender Reihenfolge die Logbuch-Einträge an: 4
– Maschine
–Topic
– Anzahl der Ereignisse zu diesen Themen innerhalb des Logbuchs
Dadurch erhalten Sie eine Übersicht der Themen mit den meisten Logbuch-Einträgen. 4
– Dauer nach Grund (Pareto):
Ein Pareto-Diagramm zeigt in absteigender Reihenfolge die Logbuch-Einträge an: 4
– Maschine
–Topic
– komplette Dauer dieses Topics
Diese Anzeige kann im Fall einer Unterbrechung nützliche Daten liefern. Über diese Daten
können Sie Rückschlüsse zur Verbesserung der Auslastung ziehen. Durch diese Logbuch-
Funktionalität ist dazu keine ständige Überwachung durch einen Benutzer nötig. 4
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
37
4.1.3 Übersicht Produktion
Diese Seite zeigt an, welches Los gerade in Bearbeitung ist. 4
Sie erhalten detaillierte Informationen darüber, was die Maschine fertigt, z. B. wann die Fertigung
gestartet wurde und wann sie endet. Sie erfahren auch das jeweilige Fertigungsvolumen. 4
Es sind sowohl die aktuellen Daten als auch schon archivierte Daten verfügbar/anzeigbar. 4
Diese Seite enthält drei Tabellen: 4
– Los-Status
Fortschrittsanzeige für das aktuelle Los. Die Prozentangabe zeigt den Grad der Fertigstellung
des Loses an. 4
Anzeige des Fortschritts der schon gefertigten Leiterplatten innerhalb des Los für die
Fertigungslinie. 4
Eingabe der Anzahl der Leiterplatten innerhalb des Los in der Spalte Losgröße festlegen.
Eingabe des Linientakts in der Spalte Linientakt festlegen. 4
Die Losgröße kann auch für jede Leiterplatte individuell eingegeben werden. 4
HINWEIS
Standardmäßig werden die Werte aus SIPLACE Pro übernommen. Sie können diese Werte
bei Bedarf hier anpassen. 4
– Aktuelle Losliste
Anzeige von Detailinformationen der aktuell zu fertigenden Leiterplatten für jede Station der
Fertigungslinie. 4
– bisherige Produktion - Loslisten
Historischer Fertigungsverlauf - Loslisten - Berichtsdiagramm. 4
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
38
4

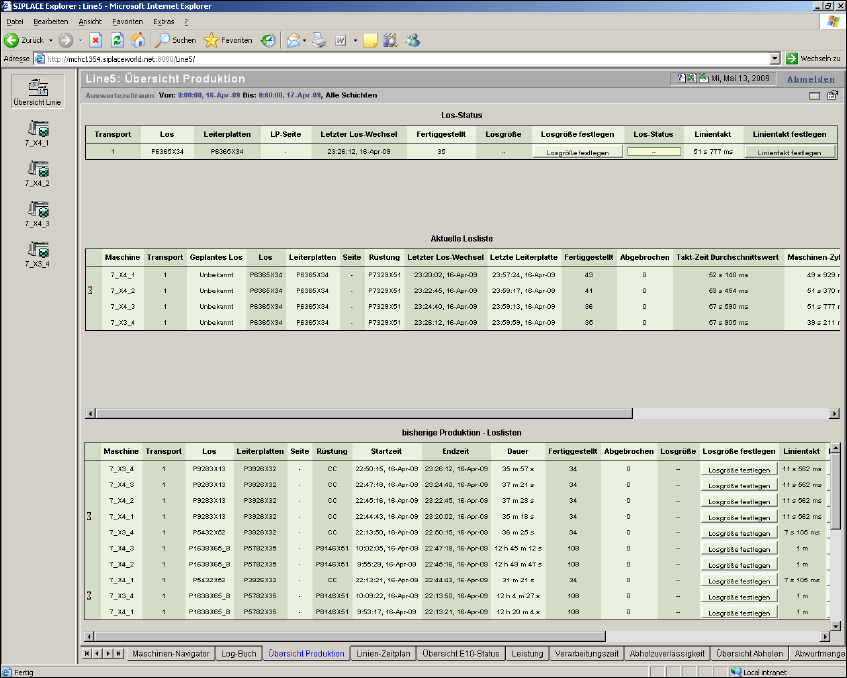

Abb. 4 - 4 Übersicht Produktion
– Los Status - Tabellenansicht:
Es wird jedes gerade in Bearbeitung befindliche Los aufgelistet. 4
Erklärung der Spalten: 4
– Transport
Anzahl der Transportspuren. Transport1-Rechts / Transport2-Links (Ansicht vom
Eingabeband) 4
–Los
Alle Lose, welche gerade gefertigt werden. 4
– Leiterplatte
Anzeige des Leiterplattennamens. 4
–LP-Seite
Anzeige der gefertigten Leiterplattenseite. 4
