00197722-12_UG_SE3.11_DE.pdf - 第97页
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht ab 3.11 (R20-2) Ausgabe 11/2020 DE 9 7 Die T akt-Zeit wird au f weiteren Seiten der SMA an gezeigt: 4 – Übersicht Produktion Hier wird ein Durchschnittswert der T akt-…
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
96
4.2.4 Takt-Zeit
4

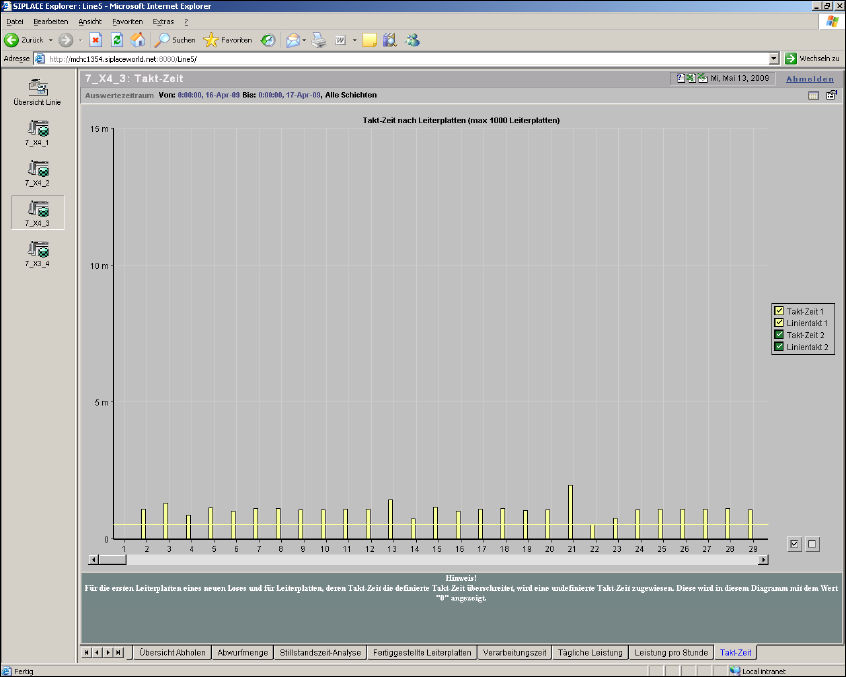

Abb. 4 - 25 Topic 7_X4_3 - Takt-Zeit
Auf dieser Seite werden die tatsächlich erreichten Takt-Zeiten und die definierten Takt-Zeiten an-
gezeigt. Bei Doppeltransport wird für jede Transportspur die Takt-Zeit in einer unterschiedlichen
Farbe dargestellt, wenn zwei verschiedene Lose auf den Transporten 1+2 produziert wurden. Hier
im Beispiel: grün und gelb. 4
– tatsächlich erreichte Takt-Zeit:
diese wird als Balken in diesem Diagramm dargestellt
– definierte Takt-Zeiten
diese wird als Linie in diesem Diagramm dargestellt. Ist die definierte Takt-Zeit für beide
Transportspuren gleich, wird diese als gestrichelte Linie dargestellt.
Die Takt-Zeit geben Sie in der Seite Übersicht Produktion ein, eine genaue Beschreibung dazu
entnehmen “Linientakt definieren” auf Seite 110. 4
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
97
Die Takt-Zeit wird auf weiteren Seiten der SMA angezeigt: 4
– Übersicht Produktion
Hier wird ein Durchschnittswert der Takt-Zeit für jede Maschine angezeigt.
– Werks-Website - Register Übersicht
Hier wird ein Durchschnittswert der Takt-Zeit der letzten Station der Fertigungslinie
angezeigt.
Folgende Handlung können Sie über die Seite ausführen und ist in diesem SMA User
Guide beschrieben:
“So aktivieren Sie Legenden” auf Seite 106
4
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
98
