4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
62
4

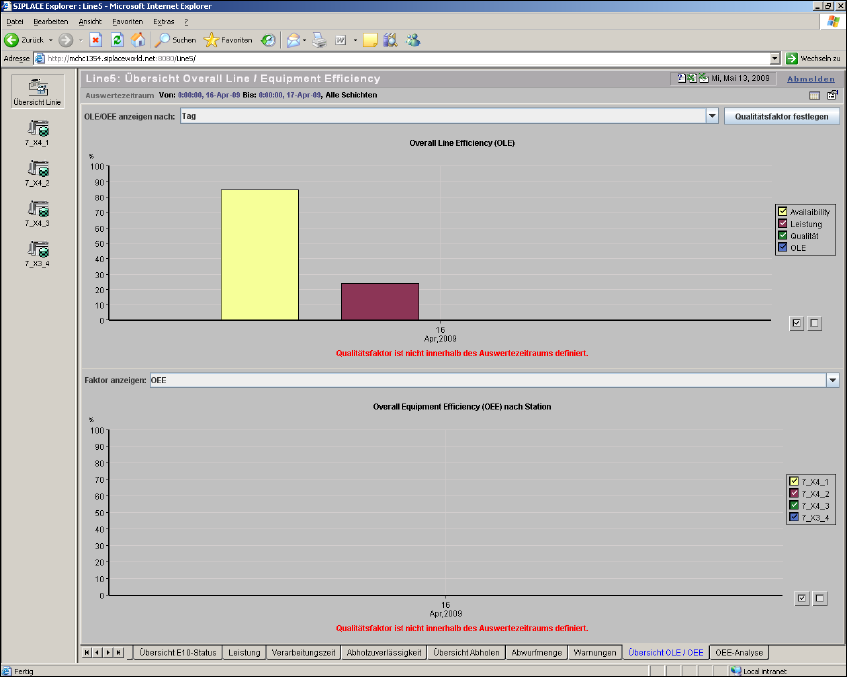

Abb. 4 - 13 Übesicht OLE / OEE
Diese Seite enthält zwei Balkendiagramme mit Legenden, in welchen die OLE/OEE-Werte zu-
sammengefasst sind: 4
– OLE/OEE anzeigen nach
– Anzeige der erreichten Verfügbarkeit während des Auswertezeitraums
– Anzeige der erreichten Leistung während des Auswertezeitraums
– Anzeige der erreichten Qualität während des Auswertezeitraums
– Anzeige von OLE während des Auswertezeitraums
Dieses Diagramm kann nach Stunden, Tage und Wochen angezeigt werden. 4
– Faktor anzeigen
Zeitlicher Verlauf der OEE-Kennzahlen für jede Maschine der Linie.
Dieses Diagramm kann nach OEE, Verfügbarkeit und Leistung angezeigt werden. 4
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
63
Die OLE/OEE-Werte werden auf weiteren Seiten der SMA angezeigt: 4
– Maschinen-Navigator
Hier werden die OLE/OEE-Werte für den auf dieser Seite aktuell ausgewählten
Auswertezeitraum angezeigt. Der OEE-Wert wird für die ausgewählte Maschine angezeigt.
– Werks-Website - Register Übersicht
Hier wird der OLE-Wert für den aktuellen Tag angezeigt.
HINWEIS
Es bestehen nachfolgende Einschränkungen, wenn an der letzten Station der Fertigungslinie
keine Leiterplatten bestückt werden:
Diagramm Overall Line Efficiency (OLE): Werte für OLE, Leistung, Verfügbarkeit werden nicht
korrekt angezeigt.
Diagramm Overall Equipment Efficiency (OEE) nach Station: Daten für die Station werden
nicht korrekt angezeigt, die keine Leiterplatten bestückt. 4
Berechnung der OLE/OEE-Werte
– Verfügbarkeit
Verfügbarkeit = (Gesamtzeit - Stillstand) / Gesamtzeit 4
Gesamtzeit berechnet sich aus folgenden Status: 4
– Gesamtzeit = ALLE - UNBEKANNT
– Stillstand = UNGEPLANTER STILLSTAND + GEPLANTER STILLSTAND
Diese Werte sind SIPLACE Explorer Messwerte aus den Stationen der Fertigungslinie. 4
– Leistung
Leistung = Effizienzgrad x Betriebs-Effizienz 4
Leistung berechnet sich aus Betriebs-Effizienz und Effizienzgrad: 4
– Betriebs-Effizienz
Betriebs-Effizienz = PRODUKTIV / BETRIEBSZEIT 4
Betriebs-Effizienz berechnet sich aus folgenden Status: 4
– Produktiv = PRODUKTIV
– Betriebszeit = PRODUKTIV + Standby
– Effizienzgrad
Effizienzgrad = Summe(Linientakt) / Summe(IstwertLinientakt) 4
Diese Werte sind SIPLACE Explorer Messwerte aus den Stationen der Fertigungslinie. 4
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
64
Ergibt sich bei der Berechnung für die Leistung ein Wert > 100%, wird in SIPLACE Explorer
nur 100% angezeigt. Das kann passieren, wenn der Vorgabewert für den Linientakt
unrealistisch groß gewählt wird. 4
– Qualität
Qualitätsfaktor: dieser Wert kann in SIPLACE Explorer entweder manuell definiert werden
oder über eine XML-Schnittstelle eingelesen werden. 4
–OEE
OEE = Verfügbarkeit x Leistung x Qualitätsfaktor 4
Ergibt sich bei der Berechnung für OEE ein Wert > 90%, sollten Sie den Wert für den Linientakt
überprüfen. 4
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So definieren Sie manuell einen Qualitätsfaktor in SIPLACE Explorer” auf Seite 113
“Qualitätsfaktor aus einer xml-Datei einlesen” auf Seite 114
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
