5.11 Zielwert definieren
Auf der Seite OEE Analyse können Sie Zielwerte für jede Maschine der Fertigungslinie oder für
die gesamte Fertigungslinie definieren. 5
HINWEIS
Um einen Zielwert definieren zu können, benötigen Sie die Benutzerrechte eines "Admin". 5
5.11.1 So geben Sie einen Zielwert an
Wählen Sie die Seite OEE Analyse aus.
Betätigen Sie in der Zeile für die entsprechende Maschine aus der Spalte Zielwert festlegen
die Schaltfläche Zielwert festlegen. Das Dialogfenster Zielwert festlegen öffnet sich:
5

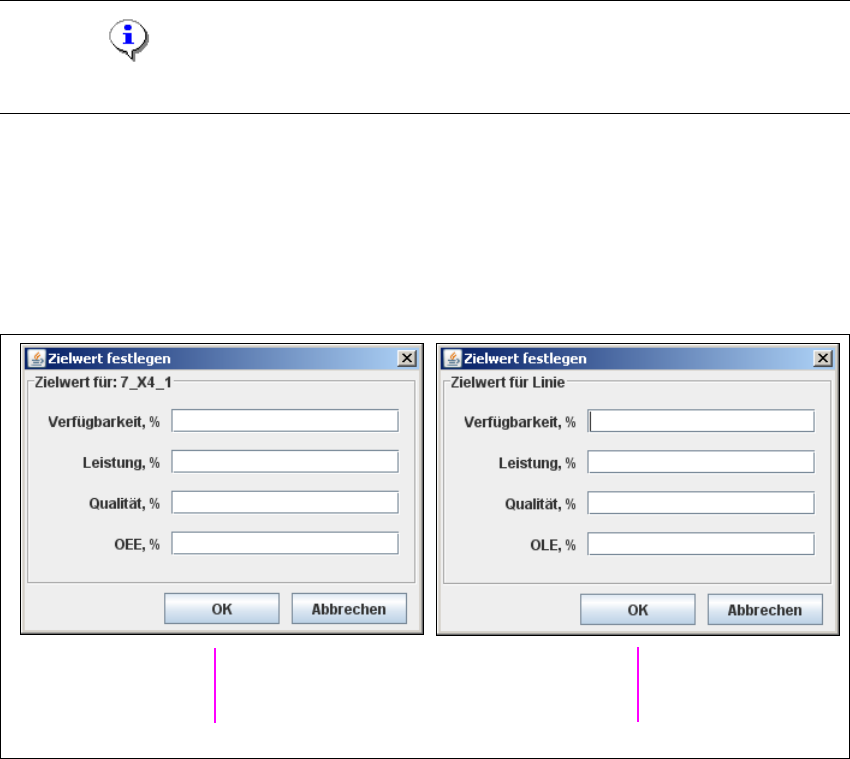

Abb. 5 - 13 Zielwert festlegen
Geben Sie Werte als folgende Zielwerte an, die in dem angegebenen Auswertezeitraum
erreicht werden sollen:
– Zielwert Verfügbarkeit
– Zielwert Leistung
– Zielwert Qualität
– Zielwert OEE/OLE
Überprüfen Sie Ihre Eingaben und bestätigen Sie diese mit OK.
Diese Zielwerte werden in dem Diagramm dieser Seite als Linie dargestellt.
Maschine
Linie
5 Arbeiten mit der SMA SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
116
5.12 Berechnung der Abwurfrate
5
Kategorien für
Bauelemente
Beschreibung
Spaltenname in der OIS
Datenbanktabelle CompDetail
Verbraucht Zählung jedes Abholversuchs:
Jeder Feeder Transport, jedoch
ohne die manuellen Feeder
Transporte
sAccessTotal
Bestückt Anzahl real bestückte
Bauelemente
sPlacedComponents
Ungenutzt Die Zahl der Abholversuche
abzüglich der Anzahl der
bestückten Bauelemente
sAccessTotal - sPlacedComponents
Abholfehler Abholfehler
(Bauteilabwesenheit nach
Abholen) ohne Fehler, die
bereits unter sTrackEmpty und
sPickupRetries verbucht
werden
sAbsenceAfterPick
<wird nicht separat
angezeigt, siehe
Kategorie Andere>
Aufeinanderfolgende
Abholfehler, die zu einem "Spur-
ist-Leer" Fehler führen (die Spur
wird deaktiviert)
sTrackEmpty
<wird nicht separat
angezeigt, siehe
Kategorie Andere>
N aufeinanderfolgende
Abholfehler an der gleichen
Spur, die keinen "Spur-ist-Leer"
Fehler verursachen
sPickupRetries
Visionfehler Durch Maschinenhandlings
Fehler verursacht Vision Fehler
sIdentError
Abgeworfen Die Summe aus Abholfehler und
Vision Fehler
sAbsenceAfterPick + sIdentError
Materialfehler Die von der Visionprüfung oder
von der Coplanaritätsprüfung
entdeckten Materialfehler, die
zu Bauelemente-Verwurf führen
sComponentMaterialDefect
BE vor Bestückung nicht
anwesend
Bauelement ist vor der
Bestückung nicht mehr an der
Pipette
sComponentAbsenceBeforePlacing
BE anwesend nach
Bestückung
Bauelement ist nach der
Bestückung noch an der Pipette
sComponentPresentAfterPlacing
Bearbeitungsfehler Bauelemente, die bei den
Prozessen "Dippen" und
"Kleben" verworfen werden
sTreatmentError
Tab. 5 - 1 Berechnung der Abwurfrate
SMA User Guide SIPLACE Explorer 5 Arbeiten mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
117
5
Prozessfehler Die Summe der letzten drei
Kategorien
sComponentAbsenceBeforePlacing +
sComponentPresentAfterPlacing +
sTreatmentError
Abgebrochen
– Bauteile, die während
eines Referenzlaufs
entsorgt werden
– Bauteile, die beim
Gehäuseform-Teachen
entsorgt werden
– Bauteile, die beim
Teachen der
Abholposition getaktet
werden
– Bauteile vom gleichen
Typ, die sich bei einem
"Spur-ist-Leer" Fehler
nach Vision Fehler
außerdem noch am Kopf
befinden
sDroppedError
Andere Berechnet wie in der rechten
Spalte beschrieben
sAccessTotal - sPlacedComponents -
sAbsenceAfterPick - sIdentError -
sComponentMaterialDefect -
sComponentAbsenceBeforePlacing -
sComponentPresentAfterPlacing -
sTreatmentError - sDroppedError
- oder -
sTrackEmpty + sPickupRetries
Kategorien für
Bauelemente
Beschreibung
Spaltenname in der OIS
Datenbanktabelle CompDetail
Tab. 5 - 1 Berechnung der Abwurfrate
