Zusätzlich wird in der Tabelle bisherige Produktion - Loslisten in der Spalte Dauer die
Zeitdauer der Bestückzeit für jedes Los angezeigt.
Der hier eingegebene Wert geht in die Berechnung von OEE ein.
5.8 Losgröße definieren
Auf der Seite Übersicht Produktion können Sie die Losgröße (Anzahl der Leiterplatten inner-
halb des Los) eingeben. Bei Doppeltransport können Sie für jede Transportspur die Losgröße se-
parat eingeben, wenn unterschiedliche Lose auf den Spuren produziert werden. Die hier
eingegebene Losgröße wird auf der Werks-Website angezeigt. 5
Der aktuelle Wert für die Losgröße wird aus SIPLACE Pro übernommen. 5
HINWEIS
Um Losgröße eingeben zu können, benötigen Sie die Benutzerrechte eines "Operator". 5
5.8.1 So geben Sie Losgröße an
Wählen Sie die Seite Übersicht Produktion aus.
Sie müssen die Eingabe in der Tabelle Los-Status machen.
Betätigen Sie in der Zeile für den entsprechenden Transport aus der Spalte Losgröße
festlegen die Schaltfläche Losgröße festlegen. Das Dialogfenster Losgröße festlegen
öffnet sich:
5
Abb. 5 - 9 Losgröße festlegen
Geben Sie in dem Feld Losgröße die Anzahl der Leiterplatten innerhalb des Los ein.
Bestätigen Sie Ihre Eingabe mit OK.
In der Spalte Losgröße wird der angegebene Wert in der Zeile für den entsprechenden
Transport angezeigt.
Wiederholen Sie diesen Vorgang für jede Transportspur, wenn unterschiedliche Lose auf den
Spuren produziert werden.
5 Arbeiten mit der SMA SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
112
5.9 Anzeige weiterer Details am Beispiel der Spuren mit den meisten
Abholfehlern
Wählen Sie die Seite Abholzuverlässigkeit aus.
Wählen Sie am Beispiel der Spuren mit den meisten Abholfehlern die gewünschte Spur aus
und klicken Sie diese an. Die Ansicht verändert sich wie nachfolgend dargestellt:
5

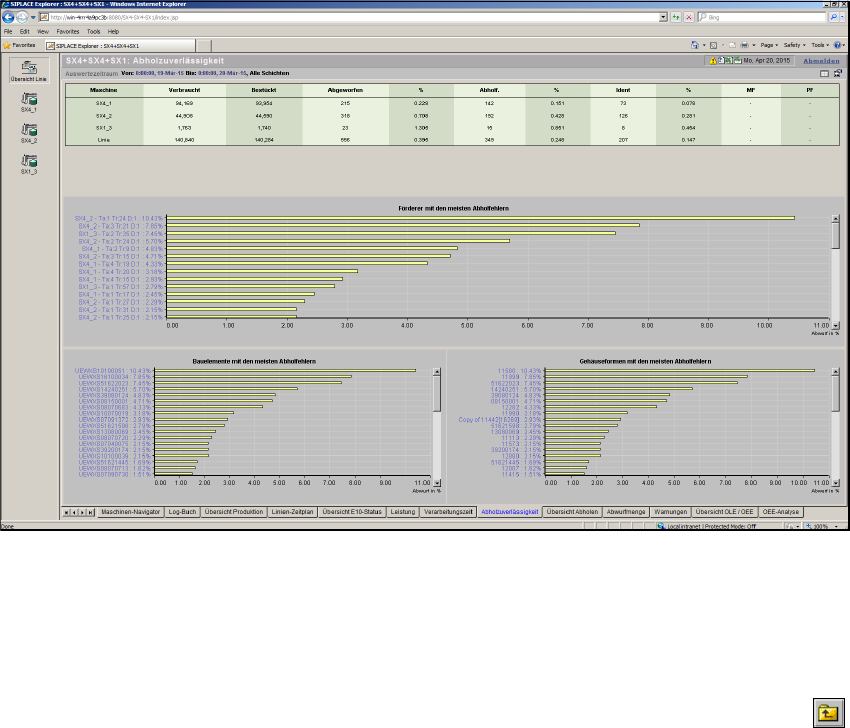

Abb. 5 - 10 Abholzuverlässigkeit
Wählen Sie aus der Drop-Down-Liste Aufschlüsselung ein Kriterium zur Anzeige des Pareto-
Diagramms aus. Hier im Beispiel nach Bauelement.
Das Pareto-Diagramm wird entsprechend angepasst. Es wird die Abwurfmenge eines
Bauelementes für die ausgewählte Spur in Prozent angezeigt.
Um wieder zu der Übersicht aller Spuren zu gelangen, betätigen Sie das Symbol Zurück .
SMA User Guide SIPLACE Explorer 5 Arbeiten mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
113
HINWEIS
Werden Daten im Maschinen-Status "Stand-alone" aufgezeichnet, werden diese Daten in
den Detailansichten der Diagramme Bauelemente mit den meisten Abholfehlern und
Gehäuseformen mit den meisten Abholfehlern nicht berücksichtigt, obwohl diese im
Diagramm Spuren mit den meisten Abholfehlern angezeigt werden. 5
5.10 Qualitätsfaktor
In SIPLACE Explorer haben Sie zwei Möglichkeiten einen Qualitätsfaktor einzusetzen: 5
– Qualitätsfaktor in SIPLACE Explorer manuell eingeben
– Qualitätsfaktor über eine XML-Schnittstelle in SIPLACE Explorer einlesen.
5.10.1 So definieren Sie manuell einen Qualitätsfaktor in SIPLACE Explorer
Auf der Seite Übersicht OLE/OEE können Sie einen Qualitätsfaktor für die gesamte Ferti-
gungslinie für einen Auswertezeitraum definieren. 5
Wählen Sie die Seite Übersicht OLE/OEE aus.
Betätigen Sie die Schaltfläche Qualitätsfaktor festlegen. Das Dialogfenster Qualitätsfaktor
festlegen öffnet sich:
5

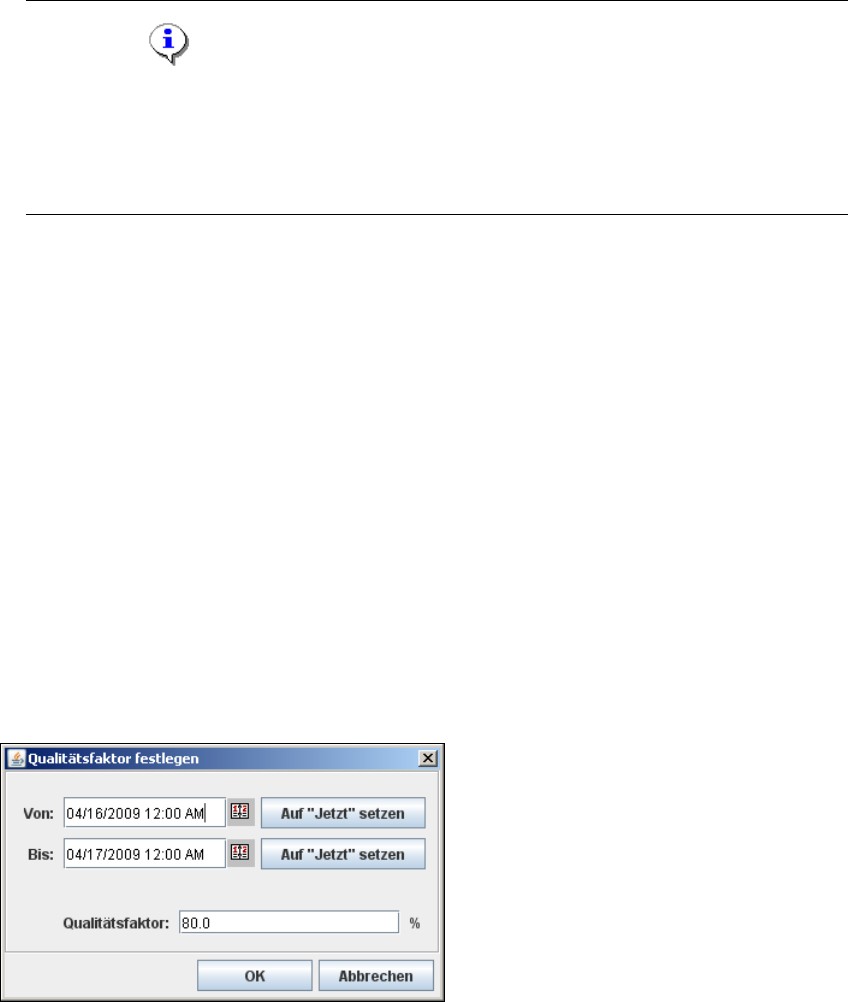

Abb. 5 - 11 Qualitätsfaktor festlegen
Wählen Sie über die Kalenderfunktion einen Auswertezeitraum aus.
Geben Sie in dem Feld Qualitätsfaktor einen Wert für die Qualität an, die in dem
angegebenen Auswertezeitraum erreicht werden soll.
Überprüfen Sie Ihre Eingaben und bestätigen Sie diese mit OK.
Dieser Qualitätsfaktor wird in dem Diagramm OLE/OEE anzeigen als Linie dargestellt.
