4.1.7 Verarbeitungszeit
Auf dieser Seite wird eine Übersicht der gesamten Verarbeitungszeit pro Maschine innerhalb des
Auswertezeitraums angezeigt. Hier werden reale Messwerte angezeigt. 4
Diese Seite enthält zwei Ansichten: 4
– Zusammenfassung in Tabellenform
– Zusammenfassung als Balkendiagramm
4
Abb. 4 - 8 Verarbeitungszeit
– Verarbeitungszeit - Tabellenansicht
– Maschine:
Name der Maschine. 4
– Fertiggestellte Leiterplatten:
Anzahl der fertig gestellten Leiterplatten im Auswertezeitraum. Es können mehrere Lose
berücksichtigt werden. 4
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
53
– Minimum:
Die minimale Verarbeitungszeit der produzierten Leiterplatten innerhalb des
Auswertezeitraums. Beinhaltet der Auswertezeitraum mehrere Lose, werden diese zur
Berechnung herangezogen. Es wird empfohlen, den Auswertezeitraum auf genau ein Los
einzustellen. 4
–Maximum:
Die maximale Verarbeitungszeit der produzierten Leiterplatten innerhalb des
Auswertezeitraums. Beinhaltet der Auswertezeitraum mehrere Lose, werden diese zur
Berechnung herangezogen. Es wird empfohlen, den Auswertezeitraum auf genau ein Los
einzustellen. 4
– Durchschnittlich:
Die Durchschnitts-Verarbeitungszeit der produzierten Leiterplatten innerhalb des
Auswertezeitraums. Es können mehrere Lose berücksichtigt werden. 4
Zykluszeit = Ende Bearbeiten der Leiterplatte 1 - Start Bearbeiten der Leiterplatte 1 4
– Verarbeitungszeit pro Maschine - Balkendiagramm
Für jede Maschine wird ein Balkendiagramm angezeigt, in dem die Durchschnitts-, Minimal-
und Maximal-Verarbeitungszeit farblich dargestellt wird. 4
Auf dieser Seite können Sie den Auswertezeitraum einstellen. 4
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
54
4.1.8 Abholzuverlässigkeit
Eine Berichtsseite, die eine Übersicht über die Pick & Place Prozessqualität verschafft. Diese
Seite enthält neben einer Übersichtstabelle mit Details der Abholzuverlässigkeit drei Dia-
gramme: 4
– Details der Abholzuverlässigkeit der Linie und jeder Maschine in Tabellenform
– Spuren mit den meisten Abholfehlern als Balkendiagramm
– Bauelemente mit den meisten Abholfehlern als Balkendiagramm
– Gehäuseformen mit den meisten Abholfehlern als Balkendiagramm
Sie können sich die Daten für jede angezeigte Spur, Bauelement und Gehäuseform noch detail-
lierter anzeigen lassen. 4
4

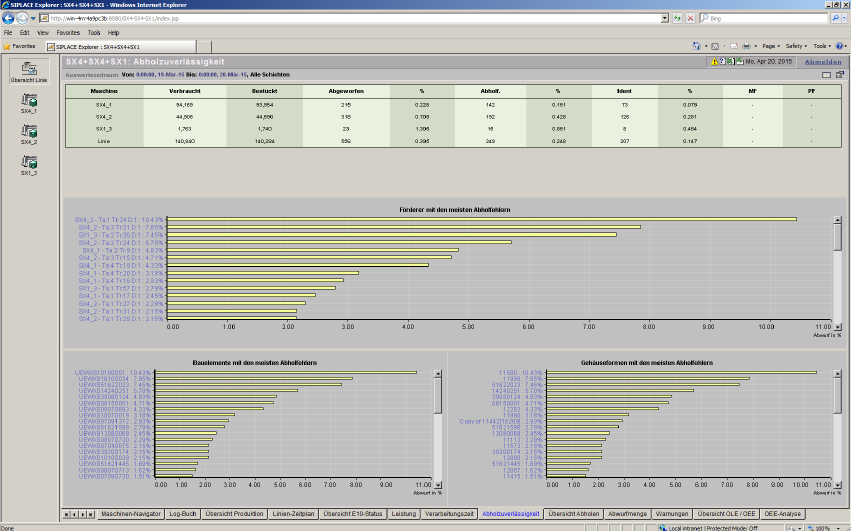

Abb. 4 - 9 Abholzuverlässigkeit
– Verbrauch/Abwurf - Tabellenansicht
Übersicht der verbrauchten Bauelemente und der Abwurfrate der Linie und für jede Maschine
innerhalb des Auswertezeitraums. 4
Erklärung der Spalten: 4
– Maschine:
Der Name des Bestückautomaten. In der letzten Zeile werden die Daten aller
Bestückautomaten in Summe für die gesamte Linie angezeigt. 4
