4 Funktionsübersicht SMA User Guide SIPLACE Explorer

Ausgabe 11/2020 DE ab 3.11 (R20-2)

– Segmente der Balkendiagramme

Fahren Sie mit der Maus über ein Segment: in einem Tooltip wird der Wert des Segments

angezeigt. 4

– Skalierung ein-/auszoomen

Mit Klicken und Ziehen können Sie in die Skala des Balkendiagramms zoomen und so eine

weitere Aufschlüsselung ansehen. Mit einem Doppelklick an der Oberseite des Balkens

gelangen Sie wieder zur vorherigen Ansicht. 4

Folgende Handlung können Sie über die Seite ausführen und ist in diesem SMA User

Guide beschrieben:

 “So aktivieren Sie Legenden” auf Seite 106

4.2.1.3 Stillstandszeit-Analyse

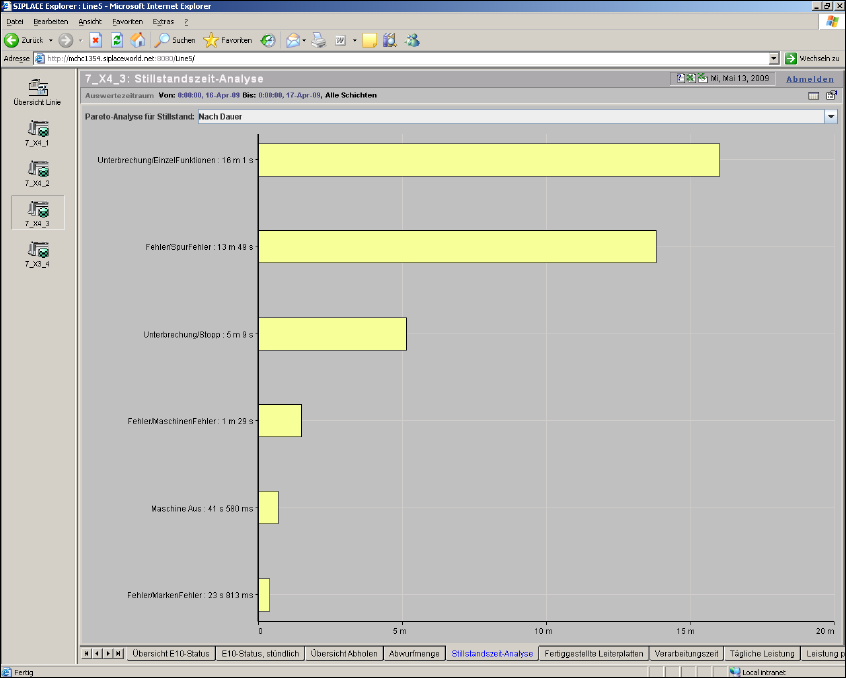

Abb. 4 - 17 Topic 7_X4_3 - Stillstandszeit-Analyse

Diese Seite liefert Ihnen ein Pareto-Diagramm mit den Ursachen der nicht geplanten Stillstands-

zeit. Sie können sich zwei verschiedene Auswertungen der Stillstandzeiten anzeigen lassen. 4

SMA User Guide SIPLACE Explorer 4 Funktionsübersicht

ab 3.11 (R20-2) Ausgabe 11/2020 DE

– nach Dauer

Anzeige der Zeitdauer, welche die Maschine in diesem Fehlerzustand war.

– nach Häufigkeit

Anzeige der Häufigkeit, mit der ein Fehlerzustand aufgetreten ist.

Beide Auswertungen werden für die gewählte Maschine und den aktiven Auswertezeitraum an-

gegeben. 4

HINWEIS

Über diese Seite können Sie manuell berechnen, welcher Fehler die meiste Stillstandszeit

verursacht hat:

Zeit der Maschine im Zustand "Track Error": Häufigkeit = Zeit zur Fehlerbehebung, welche die

Bediener im Durchschnitt benötigen.

Sind sie damit zufrieden? Wenn nein, ergreifen Sie entsprechende Maßnahmen. 4

4.2.2 Übersicht Abholen

Auf dieser Seite werden der Bauelemente-Verbrauch und die Abholfehler innerhalb des Auswer-

tezeitraums in Form eines Balkendiagramms angezeigt. Sie können über das Drop-Down-Menü

verschiedene Kriterien zur Ansicht auswählen. 4

4 Funktionsübersicht SMA User Guide SIPLACE Explorer

Ausgabe 11/2020 DE ab 3.11 (R20-2)

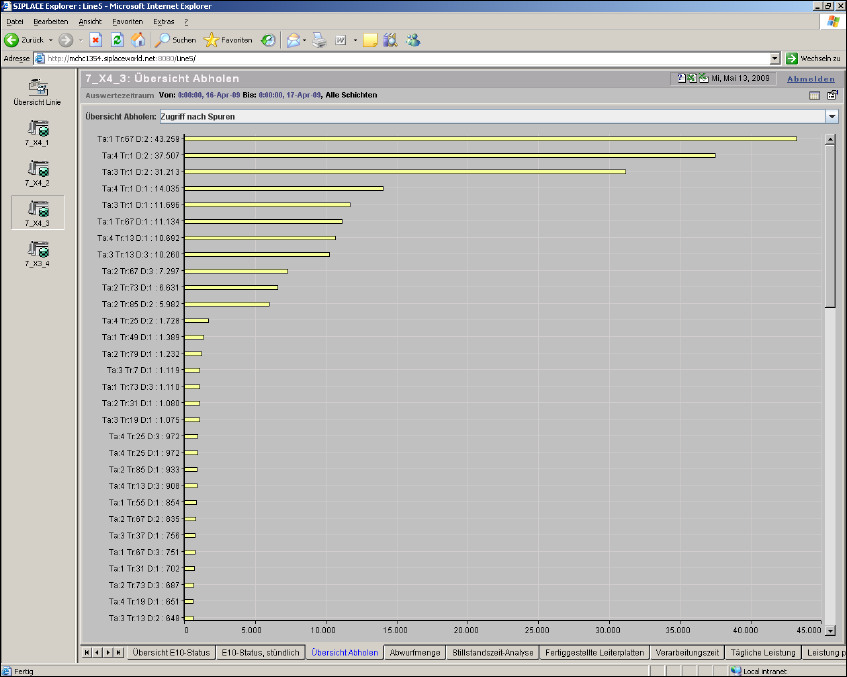

Abb. 4 - 18 Topic 7_X4_3 - Übersicht Abholen

– Zugriff nach Spuren

Es wird ein Blockdiagramm angezeigt, in der die verbrauchten Bauelemente nach Förderer-

Stellplätzen aufgelistet sind und die komplette Anzahl der verbrauchten Bauelemente

angezeigt wird. 4

Abkürzungen: 4

– Ta: BE-Tisch

–Tr: Spur

– D: Fach

BE-Tisch-Stellplatz: 1 Tr: Förderer-Stellplatz 1-49-2 wird 49 D:2 zugeordnet 4
