4 Funktionsübersicht SMA User Guide SIPLACE Explorer Ausgabe 11/2020 DE ab 3.11 (R20-2) 52 4.1.7 V erarbeitungszeit Auf dieser Seite wird eine Übersicht der g esamten V erarbeitungs zeit pro Maschine innerhalb des Auswer…
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
51
– Zeitaufteilung - Linie
– Anzeige der Zeitaufteilung für die gesamte Linie während des Auswertezeitraums.
– Die Berechnung der Zeitaufteilung für die gesamte Linie basiert auf der Summe der
Gesamtzeit jeder Maschine der Linie während der Zeitaufteilung. In der Übersicht der
Gesamtzeit für die Linie wird jeder Status prozentual dargestellt.
–Beispiel:
Als Auswertezeitraum wurde "letzte Stunde" ausgewählt. Es handelt sich um eine Linie mit
vier Maschinen: Maschine 1 (Drucker) für 50 min in "Waiting" und die letzte Maschine für
10 min in "Waiting". Das Diagramm zeigt zusätzlich zu den anderen Zeitaufteilungen 25%
"Waiting" an. 4
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
52
4.1.7 Verarbeitungszeit
Auf dieser Seite wird eine Übersicht der gesamten Verarbeitungszeit pro Maschine innerhalb des
Auswertezeitraums angezeigt. Hier werden reale Messwerte angezeigt. 4
Diese Seite enthält zwei Ansichten: 4
– Zusammenfassung in Tabellenform
– Zusammenfassung als Balkendiagramm
4

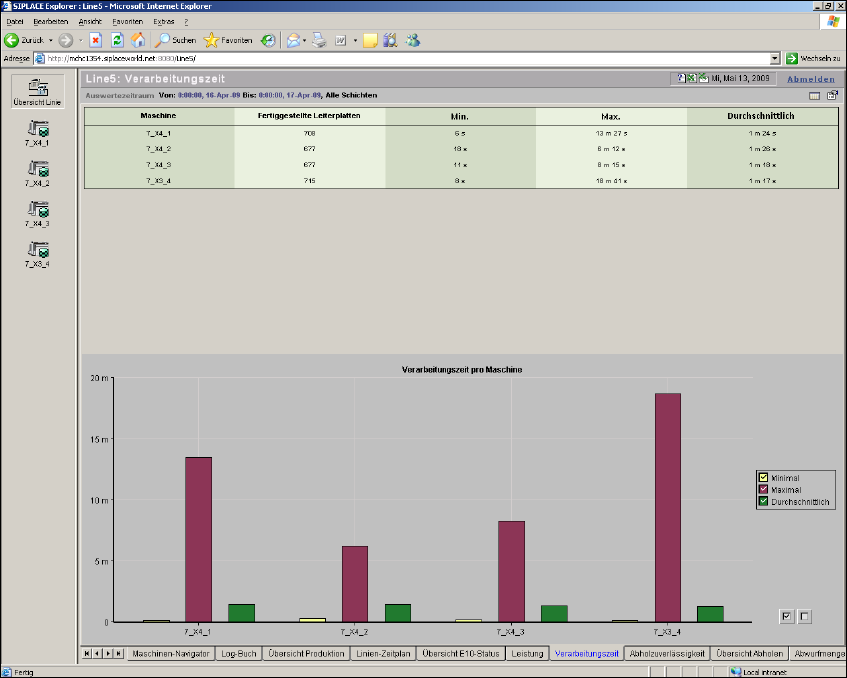

Abb. 4 - 8 Verarbeitungszeit
– Verarbeitungszeit - Tabellenansicht
– Maschine:
Name der Maschine. 4
– Fertiggestellte Leiterplatten:
Anzahl der fertig gestellten Leiterplatten im Auswertezeitraum. Es können mehrere Lose
berücksichtigt werden. 4
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
53
– Minimum:
Die minimale Verarbeitungszeit der produzierten Leiterplatten innerhalb des
Auswertezeitraums. Beinhaltet der Auswertezeitraum mehrere Lose, werden diese zur
Berechnung herangezogen. Es wird empfohlen, den Auswertezeitraum auf genau ein Los
einzustellen. 4
–Maximum:
Die maximale Verarbeitungszeit der produzierten Leiterplatten innerhalb des
Auswertezeitraums. Beinhaltet der Auswertezeitraum mehrere Lose, werden diese zur
Berechnung herangezogen. Es wird empfohlen, den Auswertezeitraum auf genau ein Los
einzustellen. 4
– Durchschnittlich:
Die Durchschnitts-Verarbeitungszeit der produzierten Leiterplatten innerhalb des
Auswertezeitraums. Es können mehrere Lose berücksichtigt werden. 4
Zykluszeit = Ende Bearbeiten der Leiterplatte 1 - Start Bearbeiten der Leiterplatte 1 4
– Verarbeitungszeit pro Maschine - Balkendiagramm
Für jede Maschine wird ein Balkendiagramm angezeigt, in dem die Durchschnitts-, Minimal-
und Maximal-Verarbeitungszeit farblich dargestellt wird. 4
Auf dieser Seite können Sie den Auswertezeitraum einstellen. 4
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
