4 Funktionsübersicht SMA User Guide SIPLACE Explorer Ausgabe 11/2020 DE ab 3.11 (R20-2) 44 – Linie : S t atus-Zeit pla n - T abellenansicht Zeigt eine Ü bersicht aller ge planten S tatus während dem Auswert ezeitraum . G…

SMA User Guide SIPLACE Explorer 4 Funktionsübersicht

ab 3.11 (R20-2) Ausgabe 11/2020 DE

4.1.4 Linien-Zeitplan

Auf dieser Seite können Sie sich geplante Schichten, geplante Status (geplante Stillstandszeiten/

Engineering) der Linie/Maschine innerhalb des Auswertezeitraums anzeigen lassen. Zusätzlich

sehen Sie ein Übersichts-Diagramm, in welchem die Laufzeit und der E10-Status prozentual an-

gezeigt werden. 4

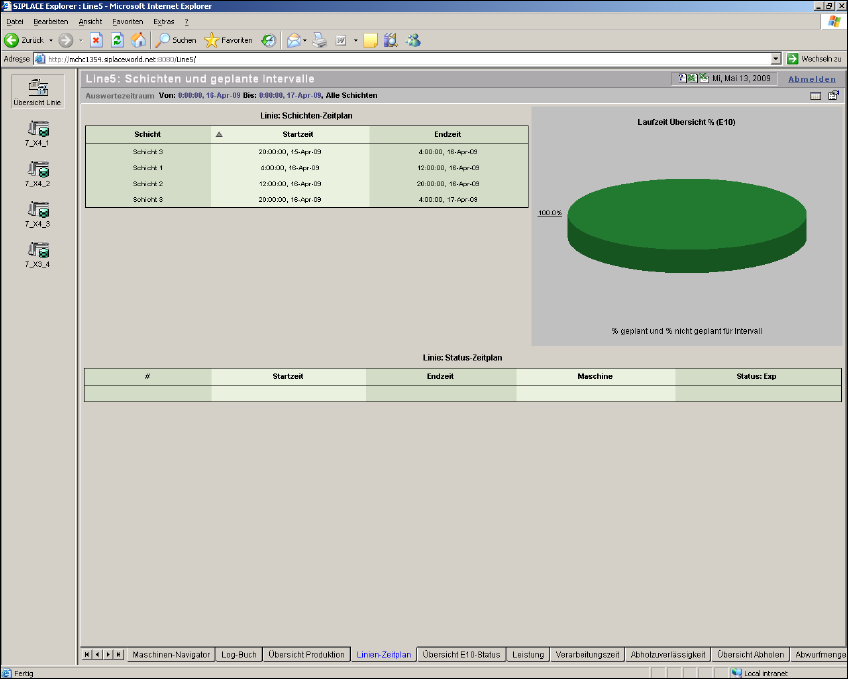

Abb. 4 - 5 Linien-Zeitplan

– Linie: Schichten-Zeitplan - Tabellenansicht

Zeigt die Schichten an, die sich während dem Auswertezeitraum ereignet haben. Es werden

der Schichtname, die geplanten Start- und die Endzeiten mit Datum aufgelistet. Die Planung

der Schichten nehmen Sie über den Werkskalender vor. Detaillierte Informationen dazu

erhalten Sie im SIPLACE Explorer Getting Started. 4

– Laufzeit Übersicht % (E10) - Tortendiagramm

Sie erhalten einen Überblick über den Fertigungsverlauf (geplante/nicht-geplante Zeit)

während dem Auswertezeitraum. Wurde keine Schicht geplant, wird das als nicht-geplante

Zeit bezeichnet. Schichten werden über den Werkskalender definiert. Detaillierte

Informationen dazu erhalten Sie im SIPLACE Explorer Getting Started. 4

4 Funktionsübersicht SMA User Guide SIPLACE Explorer

Ausgabe 11/2020 DE ab 3.11 (R20-2)

– Linie: Status-Zeitplan - Tabellenansicht

Zeigt eine Übersicht aller geplanten Status während dem Auswertezeitraum. Geplante Status

werden über den Werkskalender definiert. Detaillierte Informationen dazu erhalten Sie im

SIPLACE Explorer Getting Started. Ein geplanter Status kann für die gesamte Linie oder auch

für eine einzelne Maschine gelten. 4

Erklärung der Spalten: 4

–#

Anzahl der Einträge 4

–Startzeit

Startzeit und Datum für das geplante Zeitintervall. 4

–Endzeit

Endzeit und Datum für das geplante Zeitintervall. 4

–Maschine

"Alle" falls der geplante Status sich auf alle Maschinen innerhalb der Linie bezieht,

ansonsten der Name der entsprechenden Maschine. 4

–Status

Klasse der geplanten Status (Entweder Engineering oder geplante Stillstandszeit). 4

Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User

Guide beschrieben:

 “So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99

 “So sortieren Sie Tabellen” auf Seite 106

 “So aktivieren Sie Legenden” auf Seite 106

SMA User Guide SIPLACE Explorer 4 Funktionsübersicht

ab 3.11 (R20-2) Ausgabe 11/2020 DE

4.1.5 Übersicht E10-Status

In dieser Seite werden Balkendiagramme angezeigt, die den E10-Status jeder Maschine inner-

halb einer Linie darstellen, sowie eine Übersicht des E10-Status der kompletten Linie für den aus-

gewählten Auswertezeitraum. 4

Unbekannte Zeiten werden ebenfalls angezeigt (System abgeschalten oder Verbindung ge-

trennt). 4

HINWEIS

In SIPLACE OIS gibt es das E10-Zustandsmodell nicht. Daher ist in SIPLACE OIS ein spezielles

OIS-Zustandsmodell realisiert. Das OIS-Zustandsmodell wird in SIPLACE Explorer auf das

SIPLACE Explorer Zustandsmodell abgebildet, welches dem E10-Zustandsmodell entspricht.

Dadurch können sich Abweichungen bzgl. angezeigter Status und Statuszeitanteile zwischen OIS

und SIPLACE Explorer ergeben. Ein direkter Vergleich ist damit nicht möglich. Weitere Details

entnehmen Sie bitte "Software Versionsbeschreibung SIPLACE Explorer. Siehe auch

“Zusammenhang E10-Status und Leistung” auf Seite 28. 4
