4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
66
– Tabelle
In dieser Tabelle werden für den Auswertezeitraum für jede Maschine der Fertigungslinie
folgende Werte prozentual angezeigt: 4
– Istwert und Zielwert der Verfügbarkeit
– Istwert und Zielwert der Leistung
– Istwert und Zielwert der Qualität
– Istwert und Zielwert OEE
– Diagramm
Dieses Diagramm spiegelt die Werte der Tabelle wider. Es ist eine prozentuale Anzeige für
jede Maschine der Fertigungslinie während des Auswertezeitraums:
– Istwert der Verfügbarkeit
– Istwert der Leistung
– Istwert der Qualität
–Istwert OEE
– Der Zielwert wird als Linie innerhalb des Diagramms angezeigt.
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“Zielwert definieren” auf Seite 115
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
4.2 Beispieldaten für eine Maschine: SIPLACE X3
Die nachfolgenden Seiten sind beispielhaft für eine Maschine, es wurde "7_X4_3" dieser Ferti-
gungslinie ausgewählt. 4
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
67
4.2.1 Seiten über den Status
4.2.1.1 Übersicht E10-Status
Diese Seite zeigt eine 24-Stunden Ansicht und eine Übersicht des aktuellen E10-Status für die
ausgewählte Maschine innerhalb des Auswertezeitraums. Zusätzlich können Sie eine weitere
Aufschlüsselung jedes E10-Status ansehen. 4
HINWEIS
In SIPLACE OIS gibt es das E10-Zustandsmodell nicht. Daher ist in SIPLACE OIS ein spezielles
OIS-Zustandsmodell realisiert. Das OIS-Zustandsmodell wird in SIPLACE Explorer auf das
SIPLACE Explorer Zustandsmodell abgebildet, welches dem E10-Zustandsmodell entspricht.
Dadurch können sich Abweichungen bzgl. angezeigter Status und Statuszeitanteile zwischen OIS
und SIPLACE Explorer ergeben. Ein direkter Vergleich ist damit nicht möglich. Weitere Details
entnehmen Sie bitte "Software Versionsbeschreibung SIPLACE Explorer. Siehe auch
“Zusammenhang E10-Status und Leistung” auf Seite 28. 4
4

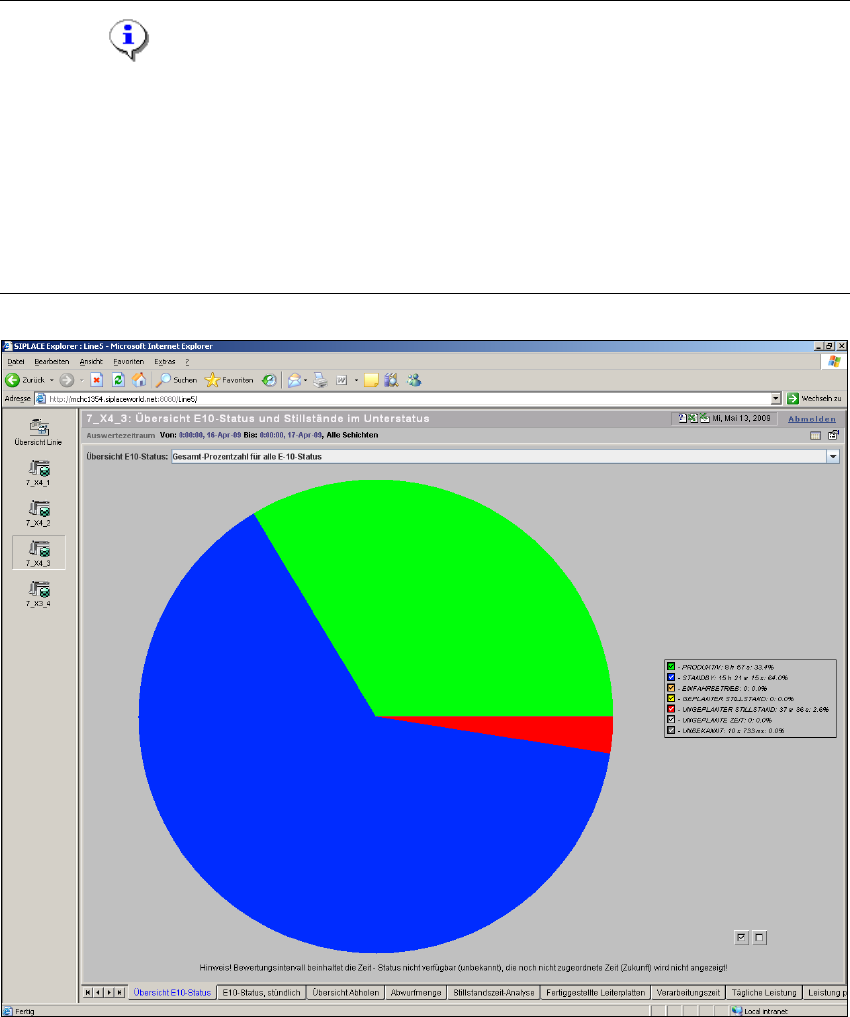

Abb. 4 - 15 Topic 7_X4_3 - Übersicht E10-Status
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
68
– Übersicht E10-Status - Gesamt-Prozentzahl für alle E10-Status (Tortendiagramm)
Es wird der E10-Status innerhalb des ausgewählten Auswertezeitraums angezeigt. Es wird
dabei der prozentuale Zeitanteil und die Gesamtzeit jedes Status in der Legende angezeigt.
Die verschiedenen Status werden farblich dargestellt und sind in der Legende aufgeschlüsselt.4
– Status Stillstand (Sub-Status innerhalb des Intervalls - Tortendiagramm)
Über das Drop-Down-Menü können Sie sich die Sub-Status anzeigen lassen. Wählt man
beispielsweise "Standby" zeigt das Tortendiagramm die Verteilung zwischen den Status
"Starved" und "Blocked". 4
– Mögliche Ansichten der Sub-Status
Wurden für die ausgewählte Maschine über den Maschinentreiber Sub-Status definiert, und
sind diese innerhalb des Auswertezeitraums aufgetreten, werden sie für die folgenden
Maschinen-Status angezeigt: 4
– Productive (Überlicherweise ein Stillstand der Fertigung nach Bereich)
– Standby (Überlicherweise "Starved/Blocked")
– Unscheduled Downtime (Überlicherweise Interrupted/Cause, Fault/Cause)
– Scheduled Downtime
– Engineering
Beispiel:
Über die Ansichten der Sub-Status können Sie die Gründe für nicht-geplante Stillstandszeiten
nachvollziehen. 4
Folgende Handlung können Sie über die Seite ausführen und ist in diesem SMA User
Guide beschrieben:
“So aktivieren Sie Legenden” auf Seite 106
