4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
64
Ergibt sich bei der Berechnung für die Leistung ein Wert > 100%, wird in SIPLACE Explorer
nur 100% angezeigt. Das kann passieren, wenn der Vorgabewert für den Linientakt
unrealistisch groß gewählt wird. 4
– Qualität
Qualitätsfaktor: dieser Wert kann in SIPLACE Explorer entweder manuell definiert werden
oder über eine XML-Schnittstelle eingelesen werden. 4
–OEE
OEE = Verfügbarkeit x Leistung x Qualitätsfaktor 4
Ergibt sich bei der Berechnung für OEE ein Wert > 90%, sollten Sie den Wert für den Linientakt
überprüfen. 4
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So definieren Sie manuell einen Qualitätsfaktor in SIPLACE Explorer” auf Seite 113
“Qualitätsfaktor aus einer xml-Datei einlesen” auf Seite 114
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
65
4.1.13 OEE Analyse
Auf dieser Seite wird eine Zusammenfassung der OEE-Werte angezeigt. 4
Über diese Werte ist es möglich, die Effizienz jeder Station der Fertigungslinie zu analysieren. Zu-
sätzlich können Sie manuell Zielwerte definieren. 4
– Overall Equipment Efficiency (OEE)
Dieser Wert zeigt die Effizienz auf Betriebsmittel-Ebene
4

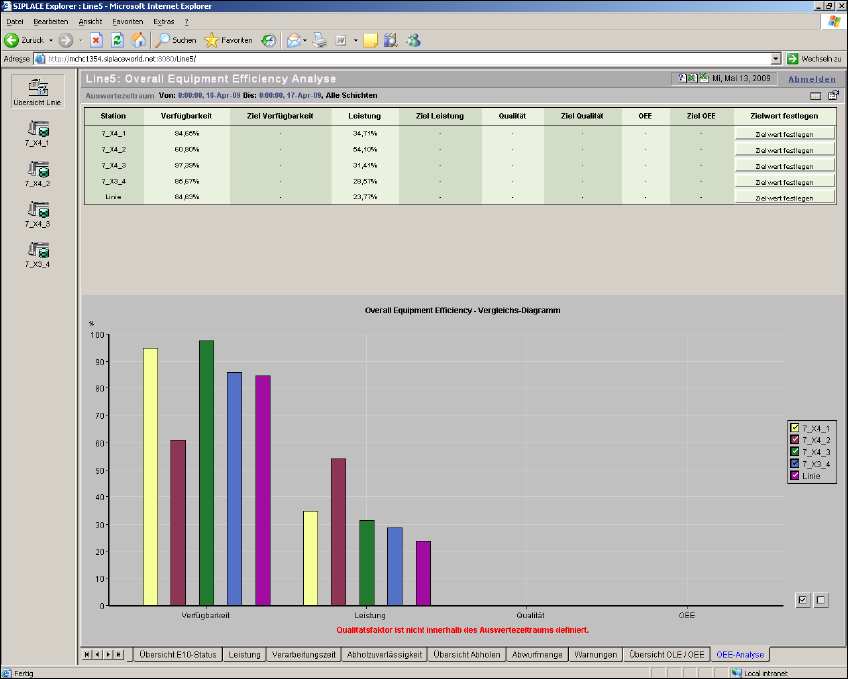

Abb. 4 - 14 OEE Analyse
Diese Seite enthält eine Tabelle und ein Balkendiagramm mit Legenden, in welchen die OLE/
OEE-Werte zusammengefasst sind: 4
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
66
– Tabelle
In dieser Tabelle werden für den Auswertezeitraum für jede Maschine der Fertigungslinie
folgende Werte prozentual angezeigt: 4
– Istwert und Zielwert der Verfügbarkeit
– Istwert und Zielwert der Leistung
– Istwert und Zielwert der Qualität
– Istwert und Zielwert OEE
– Diagramm
Dieses Diagramm spiegelt die Werte der Tabelle wider. Es ist eine prozentuale Anzeige für
jede Maschine der Fertigungslinie während des Auswertezeitraums:
– Istwert der Verfügbarkeit
– Istwert der Leistung
– Istwert der Qualität
–Istwert OEE
– Der Zielwert wird als Linie innerhalb des Diagramms angezeigt.
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“Zielwert definieren” auf Seite 115
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
4.2 Beispieldaten für eine Maschine: SIPLACE X3
Die nachfolgenden Seiten sind beispielhaft für eine Maschine, es wurde "7_X4_3" dieser Ferti-
gungslinie ausgewählt. 4
