3 Erste Schritte mit der SMA SM A User Guide SIPLACE Explorer Ausgabe 11/2020 DE ab 3.11 (R20-2) 28 Klicken Sie auf der jeweiligen Seite auf das Symbol, um das Dialogfenster Bericht s- Parameter zu öffn en. Geben Sie…
SMA User Guide SIPLACE Explorer 3 Erste Schritte mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
27
3

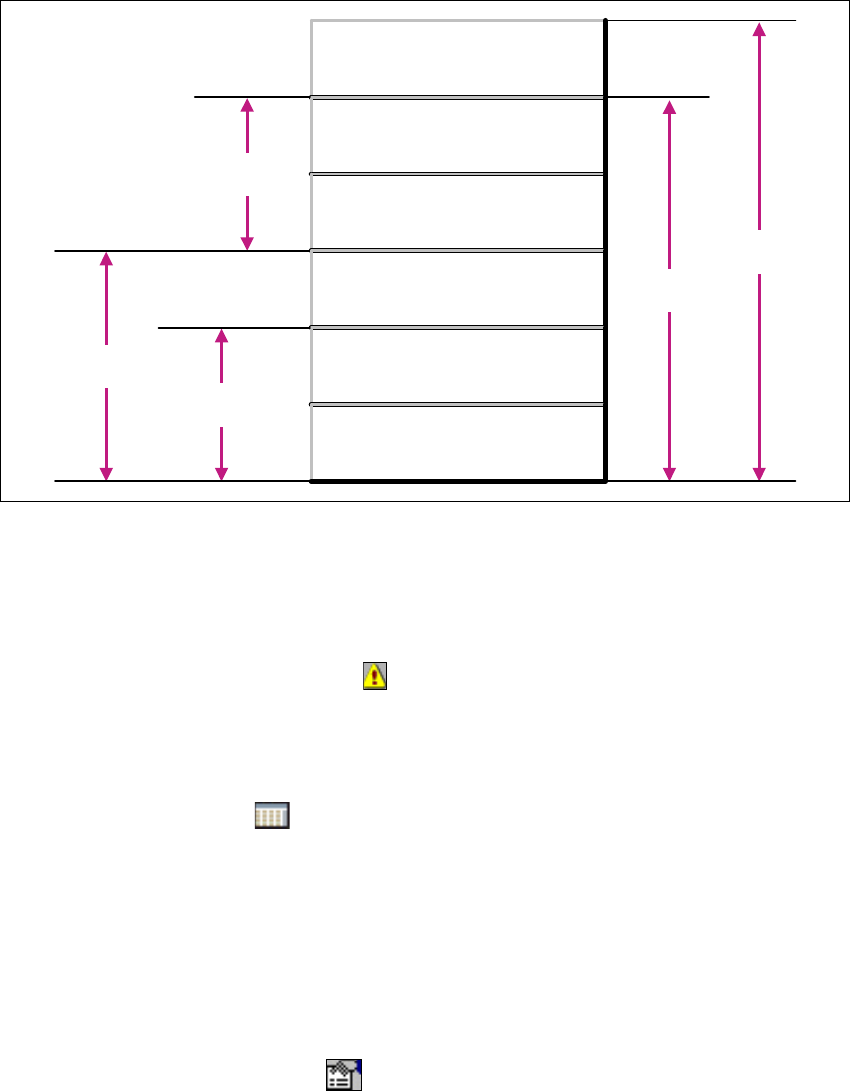

Abb. 3 - 10 SEMI E10 Status-Blöcke
(7) Register
Wählen Sie über die Register die entsprechenden Seiten aus, die Sie bearbeiten möchten.
– weitere Funktionalitäten
– Es liegt eine Fehlkonfiguration vor . Dieses Symbol erscheint nur auf den Seiten auf
Linien-Ebene.
Klicken Sie auf der jeweiligen Seite auf das Symbol, um die Seite Warnungen zu öffnen.
Eine detaillierte Beschreibung zu dieser Seite entnehmen Sie “Warnungen” auf Seite 59.
– Zeitintervall einstellen
Verwenden Sie den Kalender, um das Zeitintervall einzustellen und die Anzeige der Daten
zeitbasiert zu filtern.
Legen Sie mit dem Kalender fest, in welchem Zeitraum die Analyse aktiv sein soll.
Klicken Sie auf der jeweiligen Seite auf das Symbol, um den Kalender zu öffnen.
Wählen Sie für jede Seite den Auswertezeitraum aus, für den Daten angezeigt werden
sollen.
– Berichts-Parameter einstellen
Verwenden Sie die Berichts-Parameter als Filter zur Anzeige der Daten. Sie können die
anzuzeigenden Daten nach Aufträgen, Schichten, etc. filtern. Diesen Filter können Sie
mit dem Kalenderfilter kombinieren. Es werden zum Beispiel die Daten zu einen
Leiterplattentyp in einen bestimmten Zeitraum angezeigt.
Operations
Time
NON-SCHEDULED TIME
UNSCHEDULED
DOWNTIME
SCHEDULED
DOWNTIME
ENGINEERING TIME
STANDBY TIME
PRODUCTIVE TIME
Total
Time
Manufacturing
Time
Equipment
Uptime
Equipment
Downtime
3 Erste Schritte mit der SMA SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
28
Klicken Sie auf der jeweiligen Seite auf das Symbol, um das Dialogfenster Berichts-
Parameter zu öffnen.
Geben Sie dort Parameter, Zeit und Lose als Filter an.
3.2.1 Zusammenhang E10-Status und Leistung
–Seite E10-Status
Auf der Seite E10-Status werden Balkendiagramme angezeigt, die den E10-Status jeder
Maschine innerhalb einer Linie darstellen, sowie eine Übersicht des E10-Status der
kompletten Linie für den ausgewählten Auswertezeitraum. 3
Der Zustand "Unknown" kommt z.B. vor, wenn die Netzwerkverbindung zwischen dem
SIPLACE Explorer Runtime Rechner und dem OIS-Datenbank Rechner unterbrochen wurde.3
Sobald die Netzwerkverbindung wiederhergestellt ist, wird der Zustand "Unknown" durch den
realen Status ersetzt, der auf den OIS-Daten basiert. 3
Verfügbarkeit = Verfügbarkeit1 + Verfügbarkeit2 3
–Seite Leistung
Auf der Seite Leistung wird eine Gesamtübersicht der Fertigungslinie innerhalb des
Auswertezeitraums angezeigt. Zusätzlich wird eine Übersicht der "Zeitaufteilung" nach
Maschine oder nach Linie angezeigt. 3
Die SIPLACE Explorer Daten auf dieser Seite sind nach MaDaMas aufbereitet und zeigen kein
E10-Zustandsmodell. Verwenden Sie die hier angezeigten Daten, um eine Linie mit einem
UNIX-Linienrechner und eine SIPLACE Explorer Fertigungslinie zu vergleichen. 3
Zwischen der Anzeige der Daten auf der Seite E10-Status und den angezeigten Daten auf der
Seite Leistung gibt es einen wichtigen Unterschied: 3
Wird nur mit einem Bearbeitungsbereich bestückt und der zweite Bearbeitungsbereich befindet
sich im Zustand "Waiting" oder "Blocked", wird folgendes angezeigt: 3
–Seite E10-Status
Der E10-Zustand "Productive" wird mit 100% angezeigt. 3
–Seite Leistung
Der Zustand "Running" wird mit 50% und der Zustand "Waiting" bzw. "Blocked" wird mit 50%
angezeigt, siehe auch “Maschinen mit einem Bearbeitungsbereich” auf Seite 29. 3
3
Die folgenden Grafiken veranschaulichen den Unterschied der E10-Zustände mit Sub-Status bei
Maschinen mit einem oder mit zwei Bearbeitungebereichen: 3
SMA User Guide SIPLACE Explorer 3 Erste Schritte mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
29
3

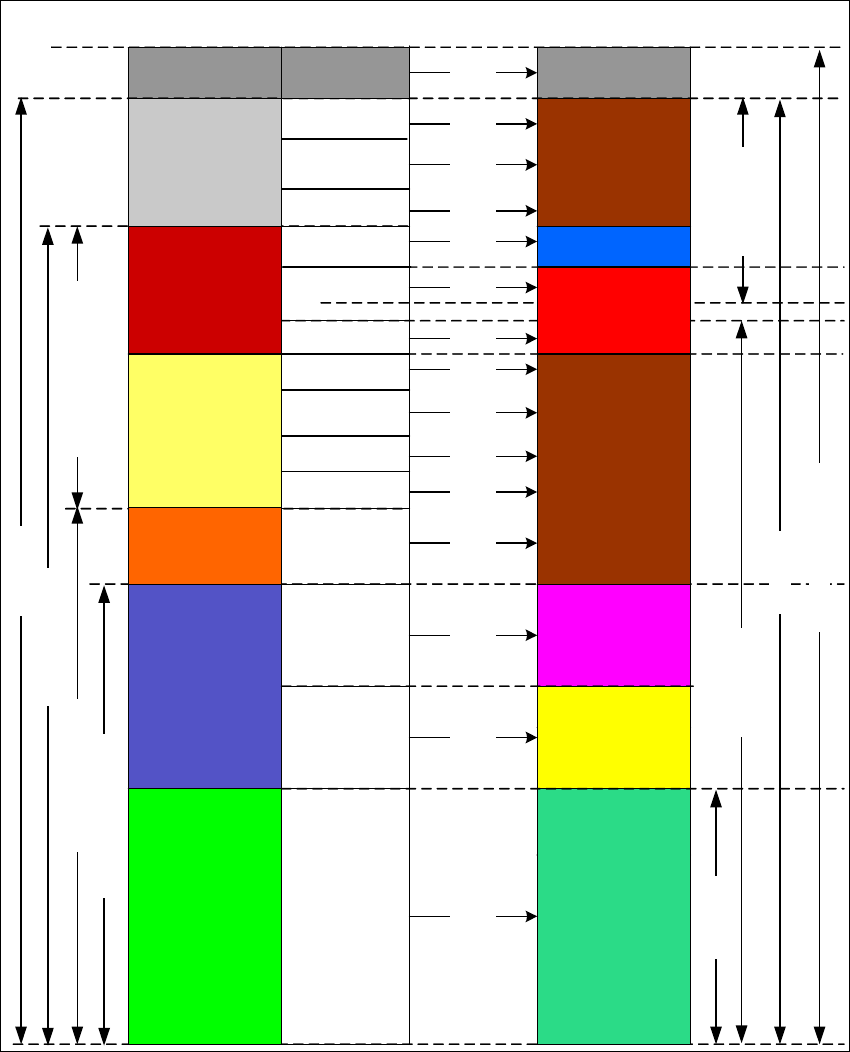

Abb. 3 - 11 Maschinen mit einem Bearbeitungsbereich
E10 states with substates Performance shares
100 %
Productive
Time
Running
Waiting
Blocked
Unknown
Maintenance
Setup
Other
Interrupted
Fault
Power Down
Power Down
Other
Holiday or
Pause
Interrupted
Unknown
100 %
100 %
100 %
Other
Other
100 %
100 %
100 %
100 %
100 %
100 %
100 %
100 %
Machine Error
Fault
Total Calendar Time
Allocation
Utilization
Availablility 1
Availablility 2
Manufacturing Time
Equipment Uptime Equipment Downtime
Operations Time
Total Time
Standby
Time
Engineering
Time
Scheduled
Downtime
Unscheduled
Downtime
Non-Scheduled
Time
Processing
Default
100 %
100 %
Blocked
Starved
Bypass
100 %
