SMA User Guide SIPLACE Explorer 4 Funktionsübersicht ab 3.11 (R20-2) Ausgabe 11/2020 DE 4 7 – Skalierung ein- /auszoomen: Mit Klicken und Ziehen können Sie in die Skala des Balkendiagramms zoomen und so eine weitere A uf…
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
46
4
Abb. 4 - 6 Übersicht E10-Status
– Übersicht E10-Status - Balkendiagramm:
– Eine Reihe mit Balkendiagrammen, die den Status jeder Maschine der Fertigungslinie
zusammenfassen (ein Balken für jede Maschine).
Sie können die Maschinenlaufzeiten sehen. Der grüne Abschnitt auf jedem
Balkendiagramm zeigt die Dauer im Zustand "Productive". 4
– Anzeige der Zeitdauer, wie lange sich die Maschine im E10-Status während dem
Auswertezeitraum befunden hat.
– Die Werte auf der Skala der linken Seite werden dem Auswertezeitraum angepasst. Haben
Sie als Auswertezeitraum "Letzte Stunde" ausgewählt, werden die Werte auf der Skala in
Minuten angezeigt.
– Segmente der Balkendiagramme:
Fahren Sie mit der Maus über ein Segment: in einem Tooltip wird der Wert des Segments
angezeigt. 4
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
47
– Skalierung ein-/auszoomen:
Mit Klicken und Ziehen können Sie in die Skala des Balkendiagramms zoomen und so eine
weitere Aufschlüsselung ansehen. Mit einem Doppelklick an der Oberseite des Balkens
gelangen Sie wieder zur vorherigen Ansicht. 4
– Übersicht E10-Status der Linien - Tortendiagramm:
– Anzeige der Zeitdauer, wie lange sich die gesamte Linie im E10-Status während dem
Auswertezeitraum befunden hat.
– Die Berechnung der Zeit im E10-Status für die gesamte Linie basiert auf der Summe der
Gesamtzeit jeder Maschine der Linie in diesem Status. In der Übersicht der Gesamtzeit für
die Linie wird jeder Status prozentual dargestellt.
–Beispiel:
Als Auswertezeitraum wurde "Letzte Stunde" ausgewählt. Es handelt sich um eine Linie mit
vier Maschinen: Maschine 1 (Drucker) für 50 min in "Standby" und die letzte Maschine für
10 min in "Standby". Das Diagramm zeigt zusätzlich zu den anderen Status 25% "Standby"
an. 4
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So legen Sie die Generierung von Berichten auf Linien-Ebene fest” auf Seite 99
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
48
4.1.6 Leistung
Auf dieser Seite wird eine Gesamtübersicht der Fertigungslinie innerhalb des Auswertezeitraums
angezeigt. Zusätzlich wird eine Übersicht der "Zeitaufteilung" nach Maschine oder nach Linie an-
gezeigt. 4
HINWEIS
Die SIPLACE Explorer Daten auf dieser Seite sind nach MaDaMas aufbereitet und zeigen kein
E10-Zustandsmodell. Verwenden Sie die hier angezeigten Daten, um eine Linie mit einem UNIX-
Linienrechner und eine SIPLACE Explorer Fertigungslinie zu vergleichen. Siehe auch
“Zusammenhang E10-Status und Leistung” auf Seite 28. 4
4

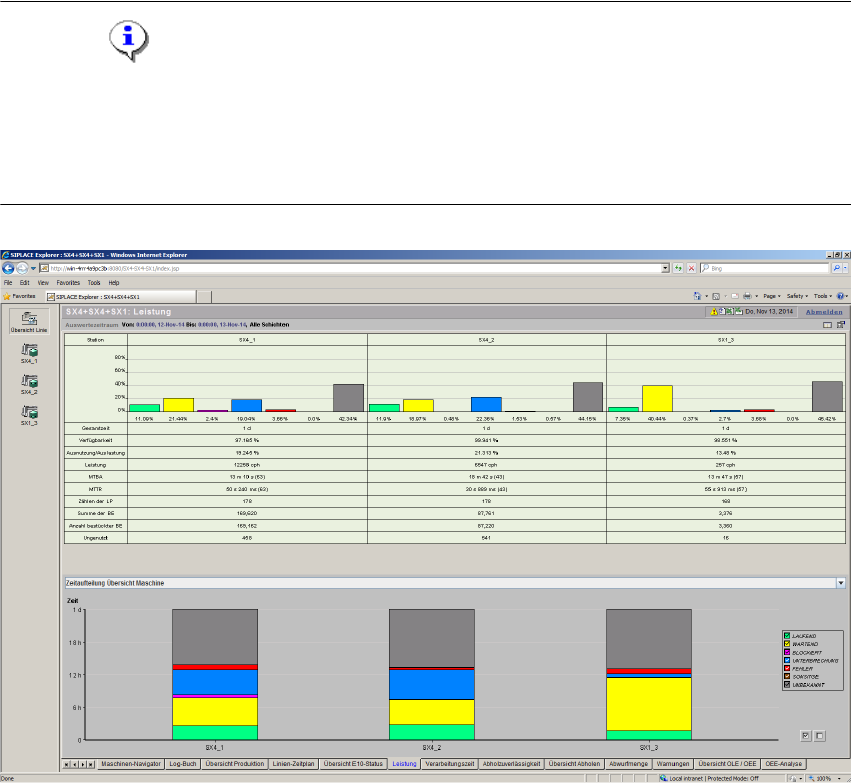

Abb. 4 - 7 Leistung
– Zeitaufteilung nach Status
– Running:
Die Maschine führt die Bestückung, Positionierung und Inkpunkt-Erkennung aus. 4
– Blocked:
Warten bis das Ausgabeband bzw. Mittenband frei ist. 4
