4 Funktionsübersicht SMA User Guide SIPLACE Explorer Ausgabe 11/2020 DE ab 3.11 (R20-2) 76 Erklärung der S palten : 4 Für jedes Los innerhalb des Auswertezeitr aums: 4 –L o s : Losname, das von der Ma schine gefertigt wu…
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
75
4

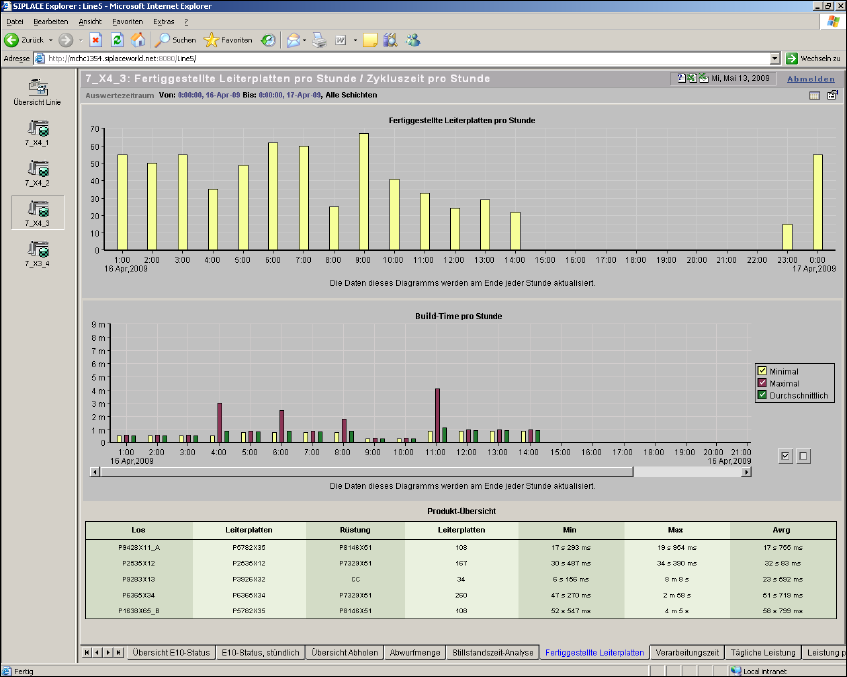

Abb. 4 - 19 Topic 7_X4_3 - fertiggestellte Leiterplatten
Auf dieser Seite erhalten Sie eine Übersicht über die Fertigung: 4
– Fertiggestellte Leiterplatten pro Stunde (Balkendiagramm)
Anzahl der fertiggestellten Leiterplatte pro Stunde innerhalb des Auswertezeitraums. Je nach
Auswahl des Auswertezeitraums, können auch mehrere Lose in dem Balkendiagramm
dargestellt werden. 4
– Build-Time pro Stunde (Balkendiagramm)
Durchschnitts-, Minimal- und Maximal-Build-Time pro Stunde innerhalb des
Auswertezeitraums. Je nach Auswahl des Auswertezeitraums, können auch mehrere Lose in
dem Balkendiagramm dargestellt werden. Die Durchschnitts-, Mindest- und Maximal-Build-
Time werden am Ende jeder Stunde aktualisiert. 4
– Produkt-Übersicht (Tabellenansicht)
Auflistung aller Lose, die innerhalb des Auswertezeitraums produziert wurden. Anzahl der
fertig gestellten Lose und die Gesamt-Build-Time. 4
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
76
Erklärung der Spalten: 4
Für jedes Los innerhalb des Auswertezeitraums: 4
–Los:
Losname, das von der Maschine gefertigt wurde. 4
– Leiterplatten:
Anzahl der innerhalb des Auswertezeitraums fertig gestellten Leiterplatten des angezeigten
Los. 4
– Minimum:
Die festgestellte minimale Build-Time für das Los innerhalb des Auswertezeitraums, d.h.
schnellste Leiterplatte in diesem Los. 4
–Maximum:
Die festgestellte maximale Build-Time für das Los innerhalb des Auswertezeitraums. 4
– Durchschnittlich:
Die festgestellte Durchschnitts-Build-Time für das Los innerhalb des Auswertezeitraums. 4
– Segmente der Balkendiagramme
Fahren Sie mit der Maus über ein Segment: in einem Tooltip wird der Wert des Segments
angezeigt. 4
– Skalierung ein-/auszoomen
Mit Klicken und Ziehen können Sie in die Skala des Balkendiagramms zoomen und so eine
weitere Aufschlüsselung ansehen. Mit einem Doppelklick an der Oberseite des Balkens
gelangen Sie wieder zur vorherigen Ansicht. 4
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So sortieren Sie Tabellen” auf Seite 106
“So aktivieren Sie Legenden” auf Seite 106
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
77
4.2.2.2 Verarbeitungszeit
Auf dieser Seite wird eine Übersicht der Maschinenbearbeitungszeit pro Leiterplatte innerhalb des
Auswertezeitraums angezeigt. 4
Diese Seite enthält drei Ansichten: 4
– Gesamt Verarbeitungszeit für die gestellte Anfrage - Tabellenansicht
– Verarbeitungszeit pro Leiterplatte - Balkendiagramm
– Übersicht Verarbeitungszeit pro Leiterplatte - Tabellenansicht
4

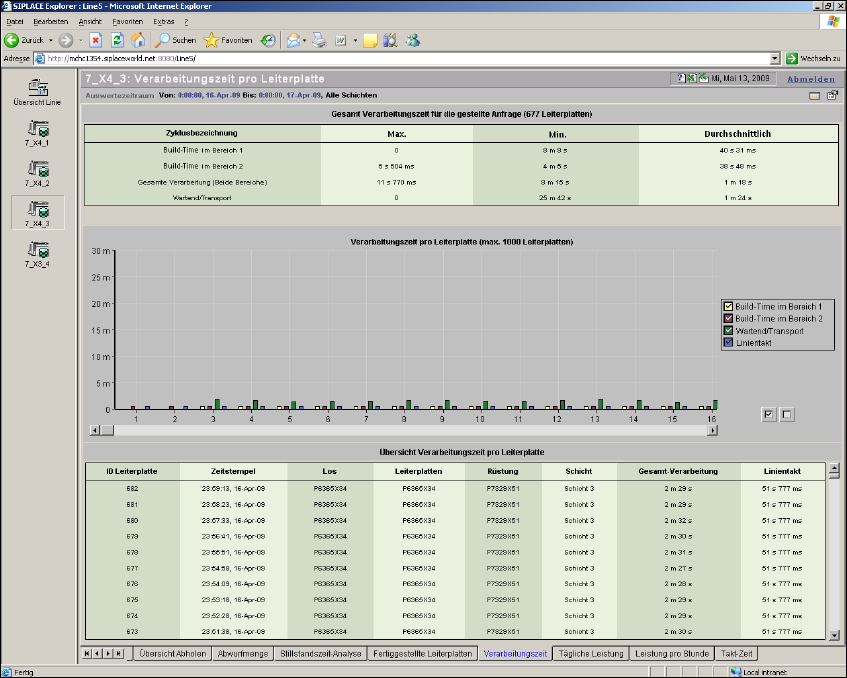

Abb. 4 - 20 Topic 7_X4_3 - Verarbeitungszeit
– Gesamt Verarbeitungszeit für die gestellte Anfrage (# Leiterplatten - Tabellenansicht)
In dieser Tabelle wird eine Übersicht der Verarbeitungszeit innerhalb des Auswertezeitraums
angezeigt. Je nach Auswahl des Auswertezeitraums, können auch mehrere Lose dargestellt
werden. In der Überschrift der Tabelle wird in Klammern die Gesamtanzahl der in dem
Auswertezeitraum berücksichtigten Leiterplatten angezeigt. Für Maschinen mit mehreren
Bestückbereichen (wie z.B. HS-60), wird die Verarbeitungszeit für jeden Bestückbereich
separat angezeigt. 4
