3 Erste Schritte mit der SMA SM A User Guide SIPLACE Explorer Ausgabe 11/2020 DE ab 3.11 (R20-2) 16 3.1.3 Werks-W ebsite - Register V erbrauch Auf dieser Seite kö nnen Sie folgendes tun : 3 – Bauelemente -V erbrauchsdat …
SMA User Guide SIPLACE Explorer 3 Erste Schritte mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
15
3.1.2 Werks-Website - Register Berichte
3

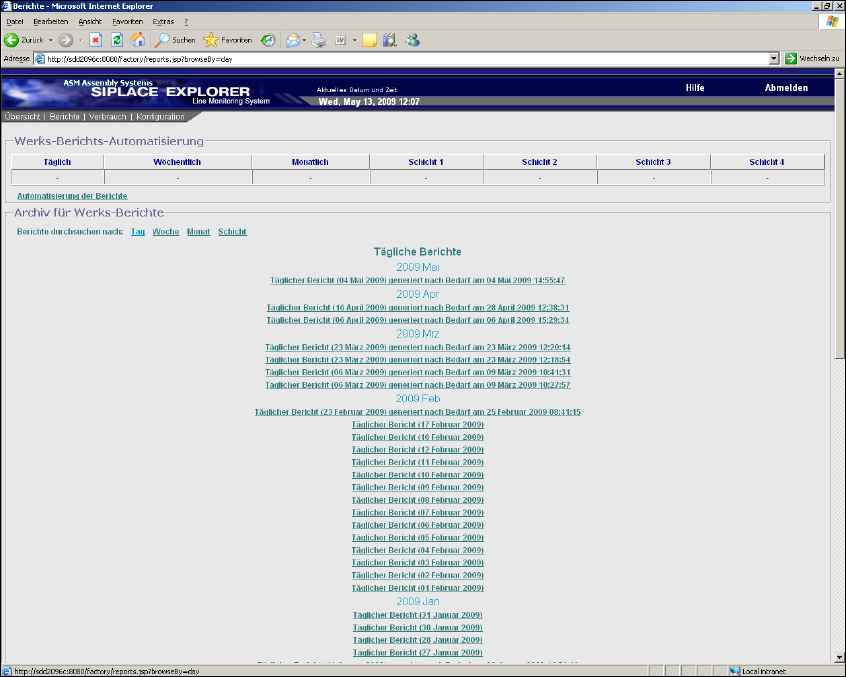

Abb. 3 - 3 Werks-Website - Berichte
Hier legen Sie die Generierung von Berichten auf Werks-Ebene fest. In dieser Seite werden die
aktuell definierten Berichte aufgelistet. 3
Folgende Handlungen können Sie über die Seite ausführen und sind in diesem SMA User
Guide beschrieben:
“So automatisieren Sie die Generierung der Berichte nach individuellem Bedarf” auf Seite 103
3
3 Erste Schritte mit der SMA SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
16
3.1.3 Werks-Website - Register Verbrauch
Auf dieser Seite können Sie folgendes tun: 3
– Bauelemente-Verbrauchsdaten für alle oder nur für bestimmte Linien ansehen
– Bauelemente-Verbrauchsdaten nach einem bestimmten Bauelement filtern
– Bauelemente-Verbrauchsdaten in einem bestimmten Zeitraum ansehen
– Bauelemente-Verbrauchsdaten als MS-Excel-Datei exportieren
3

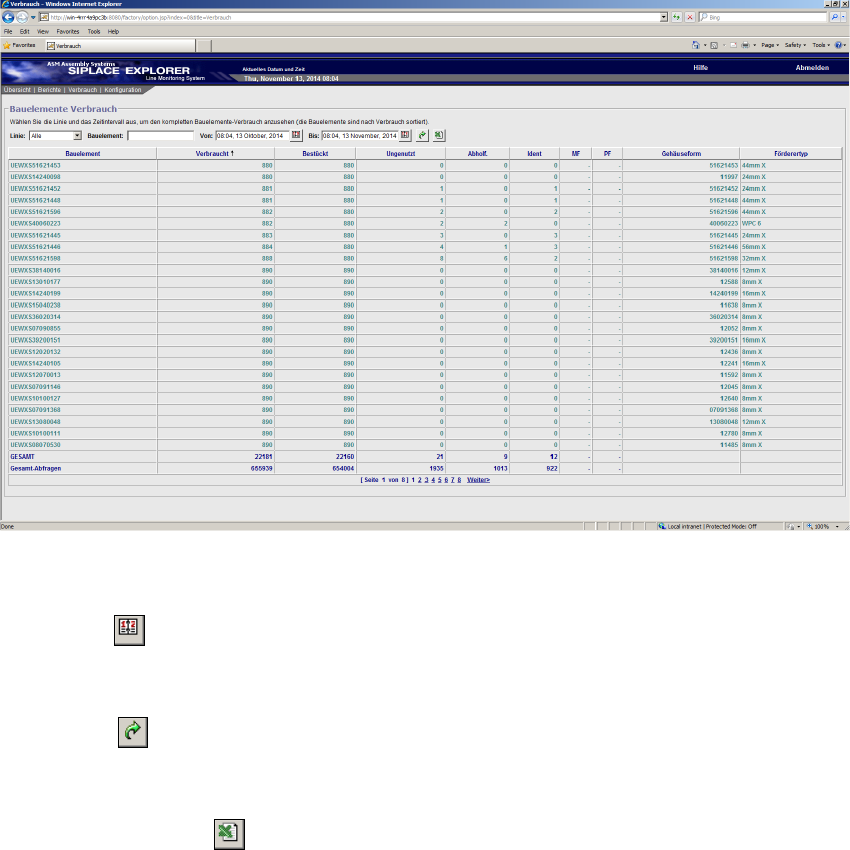

Abb. 3 - 4 Werks-Website - Verbrauch
Symbole 3
– Kalender
Betätigen Sie dieses Symbol, um über die Kalenderfunktion das Zeitintervall für die Anzeige
der Daten anzugeben.
– Anzeigen
Betätigen Sie dieses Symbol, um die Tabelle mit den Bauelemente-Verbrauchsdaten zu
aktualisieren.
– MS Excel-Download
Betätigen Sie dieses Symbol, um die auf dieser Seite angezeigte Tabelle als Excel-Datei
downzuloaden.
SMA User Guide SIPLACE Explorer 3 Erste Schritte mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
17
Folgende Handlung können Sie über die Seite ausführen und ist in diesem SMA User
Guide beschrieben:
“So lassen Sie sich die Bauelemente-Verbrauchsdaten anzeigen” auf Seite 104
3.1.4 Werks-Website - Register Konfiguration
Über diese Werks-Website werden Konfigurationsänderungen für alle Fertigungslinien angezeigt,
die in SIPLACE Explorer neu konfiguriert oder aus OIS importiert wurden. Wurde eine Station oder
ein Bestückkopf in SIPLACE Pro in den Modus "Leiterplatten-Durchtransport" gesetzt, wird das
ebenso auf dieser Werks-Website angezeigt. 3
Die Werks-Website Konfiguration unterteilt sich in folgende Ansichten. 3
– Linie/Station (Seite 18)
Diese Seite zeigt eine Tabelle mit folgenden Veränderungen an: 3
– Hinzufügen bzw. Entfernen einer Station
– Hinzufügen bzw. Entfernen einer Fertigungslinie
– Station im Modus "Leiterplatten-Durchtransport" (Seite 19)
Diese Seite zeigt eine Tabelle mit den Details der Station an, die in den Modus "Leiterplatten-
Durchtransport" gesetzt wurde. 3
– Portal (Seite 20)
Diese Seite zeigt eine Tabelle mit folgenden Veränderungen an: 3
– Hinzufügen bzw. Entfernen eines Portals von einer SIPLACE SX
– Bestückkopf im Modus "Leiterplatten-Durchtransport" (Seite 21)
Diese Seite zeigt eine Tabelle mit den Details des Bestückkopfs an, der in den Modus
"Leiterplatten-Durchtransport" gesetzt wurde. 3
Symbole 3
– Kalender
Betätigen Sie dieses Symbol, um über die Kalenderfunktion das Zeitintervall für die Anzeige
der Daten anzugeben.
– Anzeigen
Betätigen Sie dieses Symbol, um die Tabelle mit den Bauelemente-Verbrauchsdaten zu
aktualisieren.
– MS Excel-Download
Betätigen Sie dieses Symbol, um die auf dieser Seite angezeigte Tabelle als Excel-Datei
downzuloaden.
