4 Funktionsübersicht SMA User Guide SIPLACE Explorer Ausgabe 11/2020 DE ab 3.11 (R20-2) 86 – Anzahl bestückter Bauelemen te: Anzahl der Bauelemente, die währe nd einer S tunde von der Masch i ne bestü ckt wurden. 4 – Ung…

SMA User Guide SIPLACE Explorer 4 Funktionsübersicht

ab 3.11 (R20-2) Ausgabe 11/2020 DE

Erklärung der Spalten: 4

Für jede Stunde innerhalb des Auswertezeitraums: 4

– Balkendiagramm:

Für jeden Betriebsstatus der Maschine (Running, Waiting, Blocked, Interrupted, Failed, Other,

Unknown) wird ein farbiger Balken angezeigt. Dieser Balken zeigt den prozentualen Zeitanteil

des Status der jeweiligen Stunde an. 4

– Laufzeit:

Prozentualer Zeitanteil der Laufzeit innerhalb der entsprechenden Stunde. 4

– Wartezeit:

Prozentualer Zeitanteil der Wartezeit innerhalb der entsprechenden Stunde. 4

– Blockierte Zeit:

Prozentualer Zeitanteil der Blockierten Zeit innerhalb der entsprechenden Stunde. 4

– Unterbrechungszeit:

Prozentualer Zeitanteil der Unterbrechungszeit innerhalb der entsprechenden Stunde. 4

–Fehlerzeit:

Prozentualer Zeitanteil der Fehlerzeit innerhalb der entsprechenden Stunde. 4

– Andere Zeiten:

Prozentualer Zeitanteil der Anderen Zeiten innerhalb der entsprechenden Stunde. 4

– Unbekannte Zeiten:

Prozentualer Zeitanteil der Unbekannten Zeiten innerhalb der entsprechenden Stunde -

System wurde ausgeschalten oder die Verbindung wurde getrennt. 4

– Gesamtzeit:

Die Dauer des aktuell ausgewählten Auswertezeitraums für eine Stunde. Die Summe der

Zeiten "Zeitaufteilung", "Unbekannt" und "Andere". 4

– Zählen der Leiterplatten [Stückzahl]:

Anzahl der Leiterplatten, die während einer Stunde durch die Maschine gefahren wurden. Es

können während dem Auswertezeitraum mehrere Lose von der Maschine bearbeitet werden. 4

– Summe der Bauelemente [Stückzahl]:

Anzahl der Bauelemente, die während einer Stunde von der Maschine verbraucht wurden.

Handelt es sich bei der Maschine nicht um einen Bestückautomaten wird eine Null (0)

angezeigt. 4

4 Funktionsübersicht SMA User Guide SIPLACE Explorer

Ausgabe 11/2020 DE ab 3.11 (R20-2)

– Anzahl bestückter Bauelemente:

Anzahl der Bauelemente, die während einer Stunde von der Maschine bestückt wurden. 4

– Ungenutzt:

Anzahl der Bauelemente, die während einer Stunde nicht von der Maschine verwendet

wurden. 4

– Abholfehler:

Anzahl der Abholfehler, die innerhalb einer Stunde an der Maschine aufgetreten sind. 4

– Erkennungsfehler:

Anzahl der Erkennungsfehler, die innerhalb einer Stunde an der Maschine aufgetreten sind. 4

– Abgeworfen:

Anzahl der Bauelemente, die während einer Stunde von der Maschine abgeworfen wurden. 4

– Materialfehler:

Anzahl der Koplanfehler oder Materialfehler, die vom Visionsystem entdeckt wurden. 4

– Prozess-Fehler:

Anzahl der Prozessfehler, die innerhalb einer Stunde an der Maschine aufgetreten sind. 4

– Fehlt vor Bestückung:

Anzahl der Bauelemente, die sich während eines Tages bei Abholung nicht am Bestückkopf

befanden. 4

– Anwesend nach Bestückung:

Anzahl der Bauelemente, die sich während einer Stunde nach der Bestückung noch am

Bestückkopf befinden. 4

– Bearbeitungsfehler:

Anzahl der abgeworfenen Bauelemente aufgrund eines Dipfehlers oder Klebefehlers. 4

– Abgebrochen:

Anzahl der Bauelemente, die sich während einer Stunde nach Abbruch der Bestückung noch

am Bestückkopf befinden. 4

HINWEIS

Die aktuelle Stunde kann nur teilweise in dem Blockdiagramm abgebildet werden. Die Daten der

aktuellen Stunde werden abhängig von der Fertigung aktualisiert. Am Ende der Stunde wird ein

kompletter Block angezeigt. 4

SMA User Guide SIPLACE Explorer 4 Funktionsübersicht

ab 3.11 (R20-2) Ausgabe 11/2020 DE

4.2.3 Abwurfmenge

Auf dieser Seite erhalten Sie eine detaillierte Beschreibung der Abwurfmenge unterteilt in: 4

– Stellplatz an der Maschine und Spur auf dem BE-Tisch

– Bauelemente-Name

– Gehäuseform

– Anzahl von verschiedenen Fehlern

Anzeige des prozentualen Anteils von der gesamten auf dieser Spur abgeholten Menge

– Abgeholte Bauelemente:

Anzeige der Anzahl der auf der Spur gesamt abgeholten Bauelemente.

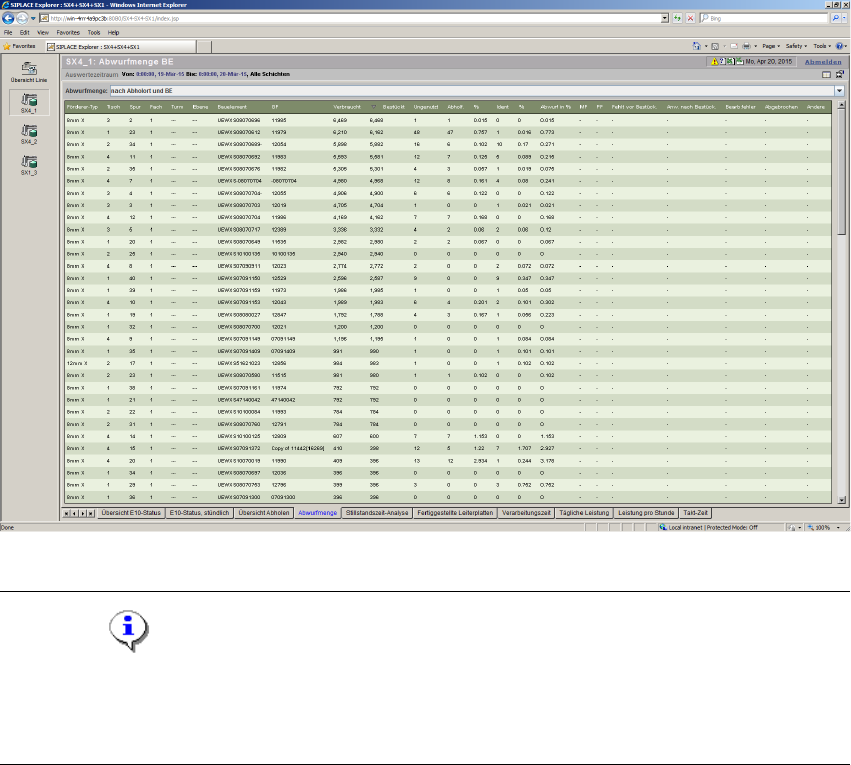

Abb. 4 - 23 Topic 7_X4_3 - Abwurfmenge

HINWEIS

Werden Daten im Maschinen-Status "Stand-alone" aufgezeichnet, wird in der Tabelle Abwurfrate

nach Förderer-Stellplatz und Bauelement in den Spalten Förderer-Typ, Bauelement und GF

(Gehäuseform) ein Platzhalter (N/A) angezeigt. 4
