SMA User Guide SIPLACE Explorer 3 Erste Schritte mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
11
3 Erste Schritte mit der SMA
In diesem Kapitel erhalten Sie Beschreibungen zu folgenden Schritten: 3
– “So starten Sie die Werks-Website” auf Seite 11
– “Allgemeine Informationen für alle Seiten und Themen” auf Seite22
3.1 So starten Sie die Werks-Website
Starten Sie den Microsoft Internet Explorer. Geben Sie in dem Feld Adresse die
entsprechende Http-Adresse der Werks-Website ein.
Die Anmeldeseite öffnet sich.
3

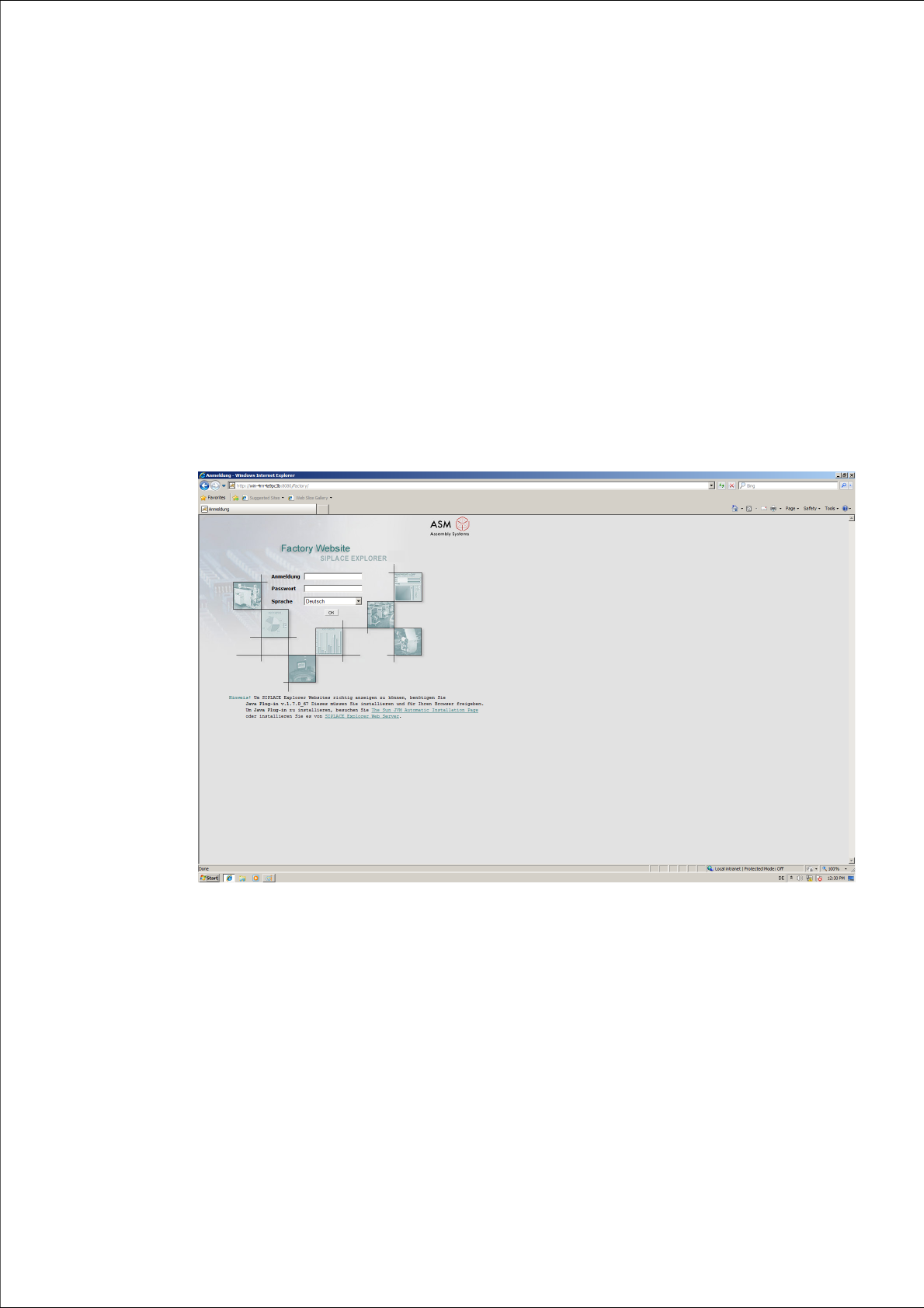

Abb. 3 - 1 Werks-Website - Login
Geben Sie Ihre Zugangsdaten an und stellen Sie die entsprechende Sprache ein.
Überprüfen Sie Ihre Eingaben und bestätigen Sie mit OK.
Die Werks-Übersichtsseite öffnet sich. Diese Seite hat folgende Register:
3 Erste Schritte mit der SMA SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
12
– Übersicht (Seite 13)
Hier erhalten Sie eine Übersicht aller Fertigungslinien, die mit der Werks-Konfigurations-
Utility konfiguriert wurden.
– Berichte (Seite 15)
Hier können Sie die Generierung der Berichte nach Ihrem individuellem Bedarf
automatisieren.
– Verbrauch (Seite 16)
Hier werden die Bauelemente-Verbrauchsdaten angezeigt. Sie können zwischen der
Anzeige für alle Linien oder für nur eine bestimmte Linie wählen.
– Konfiguration (Seite 17)
Hier wird das Hinzufügen bzw. Entfernen einer Fertigungslinie / Station angezeigt.
Für Stationen ab Stationssoftware Version SW 703 werden auch Fertigungslinien oder
Bestückköpfe angezeigt, die in SIPLACE Pro in den Modus "Leiterplatten-Durchtransport"
gesetzt wurden.
Für SIPLACE SX Maschinen wird das Hinzufügen bzw. Entfernen eines Portals angezeigt.
SMA User Guide SIPLACE Explorer 3 Erste Schritte mit der SMA
ab 3.11 (R20-2) Ausgabe 11/2020 DE
13
3.1.1 Werks-Website - Register Übersicht
3

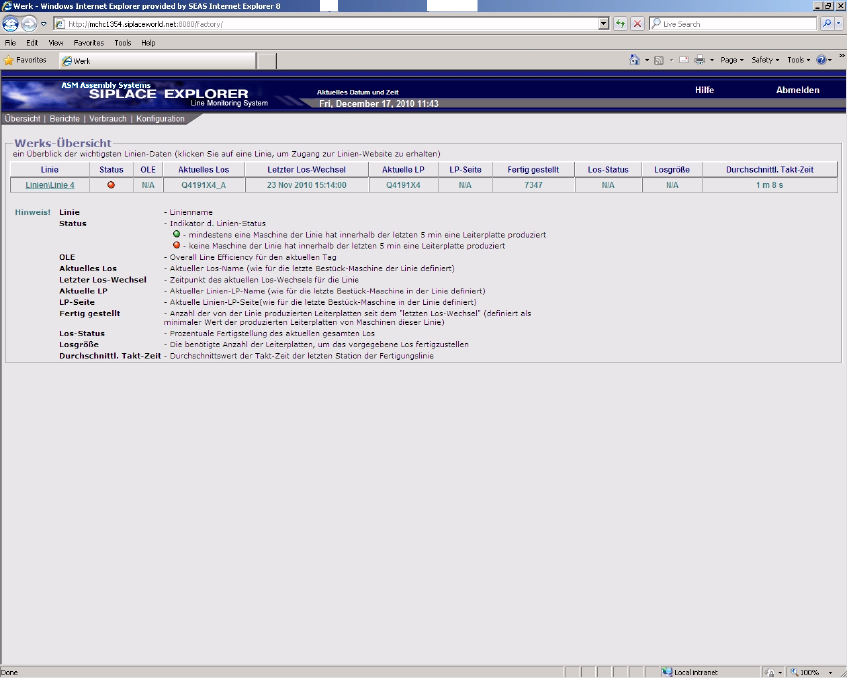

Abb. 3 - 2 Werks-Website - Übersicht
Über die Werks-Website können Sie auch Fertigungsdaten einer Linie ansehen, die über den
Doppeltransport zwei verschiedene Aufträge bearbeitet.
– Wird bei einer Linie mit Doppeltransport ein Los auf beiden Transportspuren gefertigt, wird
in der Tabelle für beide Transportspuren nur eine Zeile für diese Fertigungslinie angezeigt.
Es wird die Gesamtanzahl der gefertigten Leiterplatten angezeigt.
– Werden bei einer Linie mit Doppeltransport verschiedene Lose auf beiden Transportspuren
gefertigt, wird für jede Transportspur das entsprechende Los mit der Anzahl der gefertigten
Leiterplatten separat angezeigt.
