SMA User Guide SIPLACE Explorer 4 Funktionsübersicht ab 3.11 (R20-2) Ausgabe 11/2020 DE 8 3 – Ungenutzt: Anzahl der Bauele mente, die wä hrend eines T ages nicht von der M aschine ver wendet wurden. 4 – Abholfehler: Anza…
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
82
Erklärung der Spalten: 4
Für jeden Tag innerhalb des Auswertezeitraums: 4
– Balkendiagramm:
Für jeden Betriebsstatus der Maschine (Running, Waiting, Blocked, Interrupted, Failed, Other,
Unknown) wird ein farbiger Balken angezeigt. Dieser Balken zeigt den prozentualen Zeitanteil
des Status der jeweiligen Maschine an. 4
– Laufzeit:
Prozentualer Zeitanteil der Laufzeit innerhalb des entsprechenden Tages. 4
– Wartezeit:
Prozentualer Zeitanteil der Wartezeit innerhalb des entsprechenden Tages. 4
– Blockierte Zeit:
Prozentualer Zeitanteil der blockierten Zeit innerhalb des entsprechenden Tages. 4
– Unterbrechungszeit:
Prozentualer Zeitanteil der Unterbrechungszeit innerhalb des entsprechenden Tages. 4
– Fehlerzeit:
Prozentualer Zeitanteil der Fehlerzeit innerhalb des entsprechenden Tages. 4
– Andere Zeiten:
Prozentualer Zeitanteil der anderen Zeiten innerhalb des entsprechenden Tages. 4
– Unbekannte Zeiten:
Prozentualer Zeitanteil der unbekannten Zeiten innerhalb des entsprechenden Tages. 4
– Gesamtzeit:
Die Dauer des aktuell ausgewählten Auswertezeitraums für einen Tag. Die Summe der Zeiten
"Zeitaufteilung", "Unbekannt" und "Andere". 4
– Zählen der Leiterplatten [Stückzahl]:
Anzahl der Leiterplatten, die während eines Tages durch die Maschine gefahren wurden. Es
können während dem Auswertezeitraum mehrere Lose von der Maschine bearbeitet werden. 4
– Summe der Bauelemente [Stückzahl]:
Anzahl der Bauelemente, die während eines Tages von der Maschine verbraucht wurden.
Handelt es sich bei der Maschine nicht um einen Bestückautomaten wird eine Null (0)
angezeigt. 4
– Anzahl bestückter Bauelemente:
Anzahl der Bauelemente, die während eines Tages von der Maschine bestückt wurden. 4
SMA User Guide SIPLACE Explorer 4 Funktionsübersicht
ab 3.11 (R20-2) Ausgabe 11/2020 DE
83
– Ungenutzt:
Anzahl der Bauelemente, die während eines Tages nicht von der Maschine verwendet
wurden. 4
– Abholfehler:
Anzahl der Abholfehler, die innerhalb eines Tages an der Maschine aufgetreten sind. 4
– Erkennungsfehler:
Anzahl der Erkennungsfehler, die innerhalb eines Tages an der Maschine aufgetreten sind. 4
– Abgeworfen:
Anzahl der Bauelemente, die während eines Tages von der Maschine abgeworfen wurden. 4
– Materialfehler:
Anzahl der Koplanfehler oder Materialfehler, die vom Visionsystem entdeckt wurden. 4
– Prozess-Fehler:
Anzahl der Prozessfehler, die innerhalb eines Tages an der Maschine aufgetreten sind. 4
– Fehlt vor Bestückung:
Anzahl der Bauelemente, die sich während eines Tages bei Abholung nicht am Bestückkopf
befanden. 4
– Anwesend nach Bestückung:
Anzahl der Bauelemente, die sich während eines Tages nach der Bestückung noch am
Bestückkopf befinden. 4
– Bearbeitungsfehler:
Anzahl der abgeworfenen Bauelemente aufgrund eines Dipfehlers oder Klebefehlers. 4
– Abgebrochen:
Anzahl der Bauelemente, die sich während eines Tages nach Abbruch der Bestückung noch
am Bestückkopf befinden. 4
HINWEIS
Der aktuelle Tag kann nur teilweise in dem Blockdiagramm abgebildet werden. Die Daten des
aktuellen Tages werden abhängig von der Fertigung aktualisiert. Am Ende des Tages wird ein
kompletter Block angezeigt. 4
4 Funktionsübersicht SMA User Guide SIPLACE Explorer
Ausgabe 11/2020 DE ab 3.11 (R20-2)
84
4.2.2.4 Leistung pro Stunde
Auf dieser Seite wird für die ausgewählte Maschine eine Gesamtübersicht der Leistung pro
Stunde innerhalb des Auswertezeitraums angezeigt. 4
HINWEIS
Die SIPLACE Explorer Daten auf dieser Seite sind nach MaDaMas aufbereitet und zeigen kein
E10-Zustandsmodell. Verwenden Sie die hier angezeigten Daten, um eine Linie mit einem UNIX-
Linienrechner und eine SIPLACE Explorer Fertigungslinie zu vergleichen. 4
4

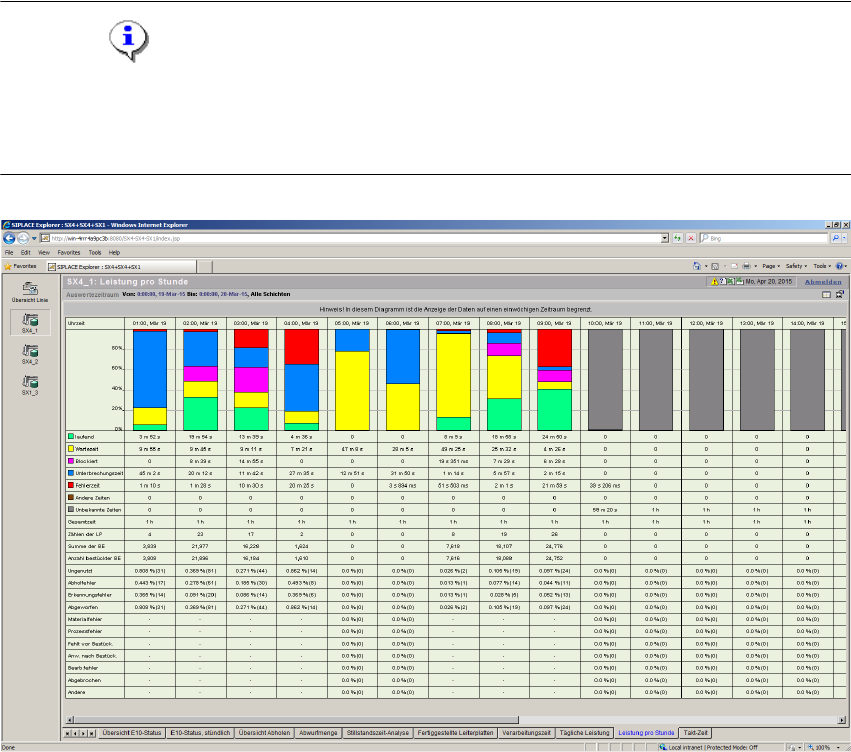

Abb. 4 - 22 Topic 7_X4_3 - Leistung pro Stunde
Folgende Maschinen-Informationen werden zur Verfügung gestellt: 4
– Leistung pro Stunde
–Zeit
– Anzahl bearbeiteter Leiterplatten pro Stunde.
