3. 维护保养与配件的更换
4-12
第 4 章维护保养与配件的更换

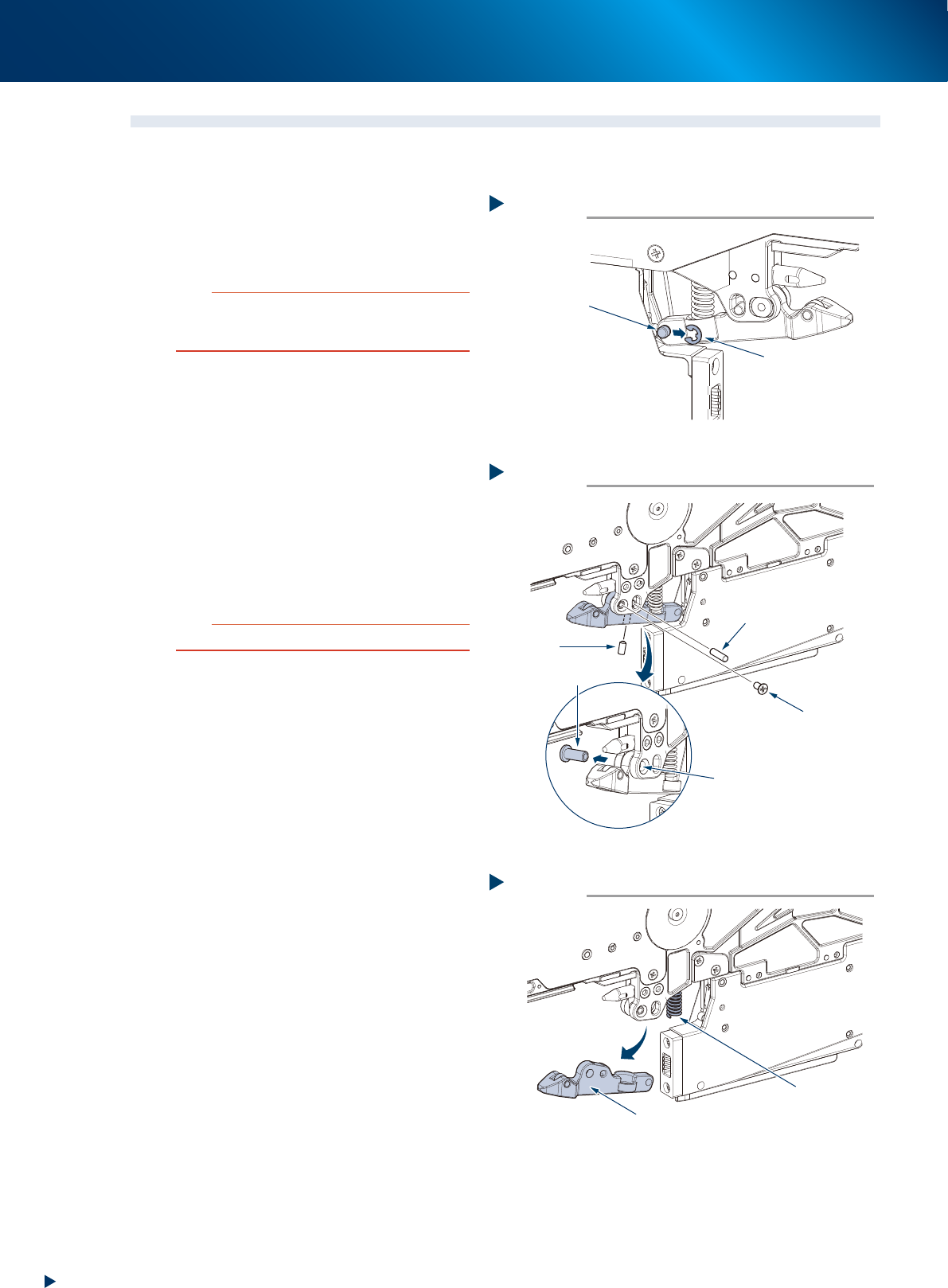

3.5 锁定杆部
3.5.1 锁定杆组件的更换
1
拆卸钢丝的轴。
1. 用精密一字螺丝刀等拆卸固定钢丝的 E 型圈。
2. 取出钢丝的轴。
c
注意
•
拆卸 E 型圈时，请注意不要丢失。
•
E 型圈为专用配件，万一丢失，请勿使用非指定的 E
型圈。
2
拆卸锁定杆组件的主轴。
1. 用十字螺丝刀 (JIS No.2) 拆卸装配锁定杆组
件主轴的螺钉 (1 颗 )。
2. 再在拆出了螺钉的螺孔中插入内六角扳手等
顶出主轴。
3
拆卸止转销。
用内六角扳手 (1.5) 拧松限制锁定杆组件上下移
动的止转销的紧定螺钉 (1 颗 ) 之后，拔出止转销。
4
拆卸锁定杆组件。
c
注意
拆卸锁定杆组件时，请注意不要丢失弹簧。
5
安装新的锁定杆组件。
按照与前述 Step1 〜 Step3 相反的步骤安装新的
锁定杆组件。
拆卸E型圈
Step 1
E型圈
钢丝的轴
65412-KLU-00
拆卸锁定杆组件的主轴与止转销
Step 2-3
止转销
锁定杆组件的
主轴
用内六角扳手等
从此螺孔中顶出
螺钉
紧定螺钉
65413-KLU-00
更换锁定杆组件
Step 4
锁定杆组件
弹簧
65414-KLU-00
3. 维护保养与配件的更换
4-13
第 4 章维护保养与配件的更换

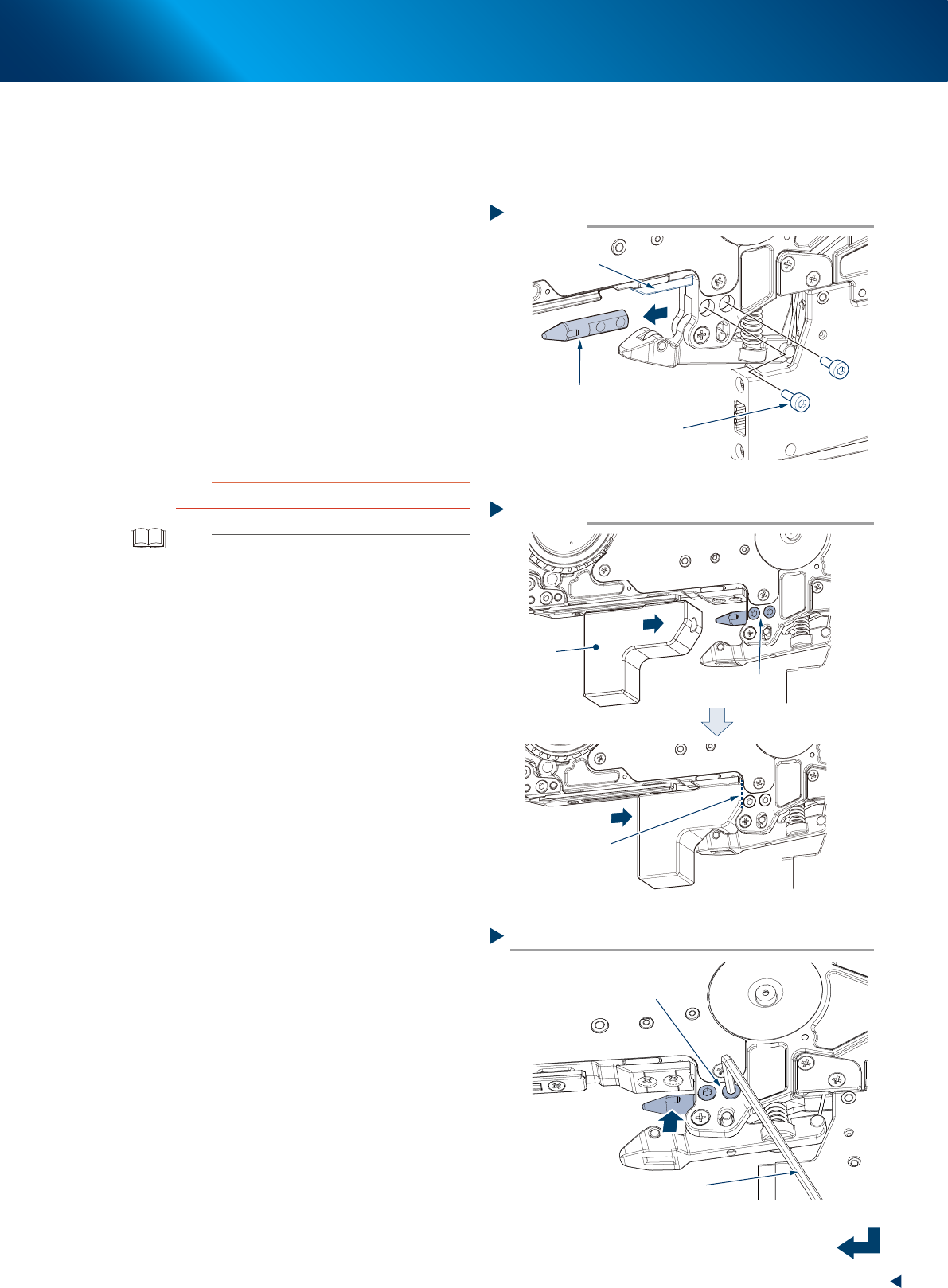

3.5.2 固定销的更换
►
使用固定销安装工具时
建议使用选购件固定销安装工具 (KHJ-ME101-00XJIG,TAILPIN) 更换固定销。
1
拆卸固定销。
用内六角扳手 (2.5) 拆卸固定销的 2 根固定螺栓
之后，取出固定销。
2
安装新的固定销。
1. 换上新的固定销，用内六角扳手 (2.5) 预固
定 2 根固定螺栓。
2. 使锁定杆组件为打开状态之后，插入固定销
安装工具，抵住右图中所示部位。
3. 用内六角扳手 (2.5) 拧紧 2 根固定螺栓固定
新的固定销。
•
拧紧扭矩 ：55N
•
cm
c
注意
若安装固定销时装斜，在装卸送料器时可能会不易装卸。
参考
使用了固定销安装工具之后，需清洁固定销插入孔与表面
之后再存放。
►
不使用固定销安装工具时
拧紧预固定的 2 根固定螺栓时，请务必边向上 ( 底
板侧 ) 按住固定销，边拧紧固定螺栓。
不使用固定销安装工具时
进行了预固定的
固定螺栓
向箭头所示方向
按住固定销
内六角扳手
65417-KLU-00
Step 1
拆卸固定销
固定销
固定螺栓
底板
65415-KLU-30
安装固定销
Step 2
进行了预固定的
固定螺栓
抵住此处
固定销
安装工具
65416-KLU-00
3. 维护保养与配件的更换
4-14
第 4 章维护保养与配件的更换

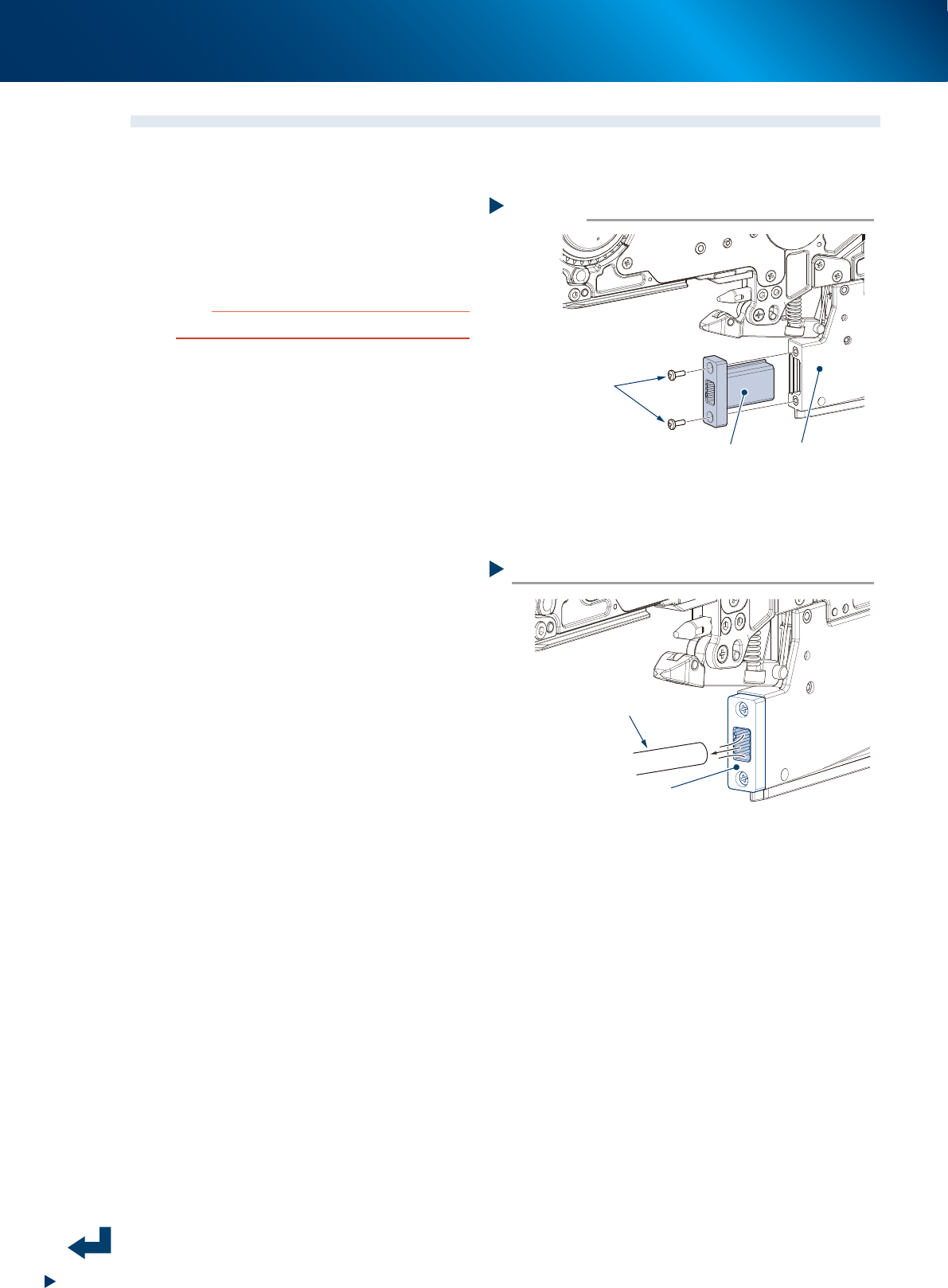

3.6 电源连接部
3.6.1 板卡连接器的更换
1
拆卸板卡连接器。
1. 用十字螺丝刀 (JIS No.1) 拆卸固定板卡连接
器的 2 颗螺钉。
2. 从 EL 盒中抽出板卡连接器。
c
注意
请无用手直接触摸板卡连接器内部的端子。
2
安装新的板卡连接器。
1. 将新的板卡连接器对准 EL 盒插入。
在 2 颗螺钉上涂上薄薄一层螺纹密封剂
(LOCTITE 241) 之后插入板卡连接器的螺孔
中，用十字螺丝刀 (JIS No.1) 拧紧固定。
•
拧紧扭矩 ：30N
•
cm
►
清洁板卡连接器的方法
使用吸尘工具 ( 选购件 ) 或小型吸尘器清除板卡
连接器内粘附的尘屑。
Step 1
拆卸板卡连接器
螺钉
EL盒
板卡连接器
65418-KLU-30
清洁板卡连接器
板卡连接器
吸尘工具或
小型吸尘器
65419-KLU-30
