1. 关于维护保养
4-1
第 4 章维护保养与配件的更换
1. 关于维护保养
为使自动续料式送料器可以始终在良好的状态下使用，需要定期进行点检、清洁与更换配件。
c
注意
维护保养作业，请务必由接受过维修培训的人员按照规定的步骤进行。
1.1 维护保养部位与需要更换的配件
3.2 压料盖周边
3.7 操作部
3.3 前端固定块部
3.5 锁定杆部
3.6 电源连接部
3.8 料带载入部
把手
前端固定块
夹带单元
锁定杆
固定销
3.9 预装托架部
滑动用挡板
导条
板卡连接器
3.1 压料盖
压料盖
料带盘挂架
3.4 与送料器架接触部
3.4 与送料器架的接触部
维护保养的部位与需要更换的配件
弹簧片、推进器、前端排出部
清洁
加油
更换
点击图中的“3.1 〜3.9”的标题文字部，
可以跳转到该部位的详细介绍页面。
需要返回本页时，按页面左下角或右下角的 按钮。
65400-KLU-50
2. 维护保养与配件更换之前的准备
4-2
第 4 章维护保养与配件的更换
2. 维护保养与配件更换之前的准备
2.1 必备工具
进行维护保养与更换配件时需要使用的工具等，如下表所示。
名称 种类或用途 备注
十字、一字螺丝刀 大、小 JIS No.1、No.2
内六角扳手 1 套
精密十字、一字螺丝刀 大、小 拆卸、安装 E 型圈等时使用
螺纹密封剂 LOCTITE 241 固定前端排出部、导条、板卡连接器用
擦拭纸 无尘擦拭纸等 不起尘的擦拭纸
酒精 IPA 或乙醇 除指定部位以外请勿使用
固定销安装工具
(KHJ-ME101-00X JIG. TAIL PIN)
安装固定销时使用 随 KHJ-MD4A0-02X 标准送料器附带
压料盖用软刷
(KLU-MY500-00X)
清洁用 清洁压料盖
吸尘工具
(KHY-M88V0-A0X)
清洁用
喷气枪 清洁用 除指定部位以外，请勿使用。
喷气工具
(KU4-M8590-00X)
清洁用 除指定部位以外，请勿使用。
2.2 维护保养部位
对象部位 维护项目 频率 备注
压料盖 清洁 1 个月 喷气工具、压料盖用软刷
板卡连接器 检查、清洁 6 个月 喷气工具
2. 维护保养与配件更换之前的准备
4-3
第 4 章维护保养与配件的更换

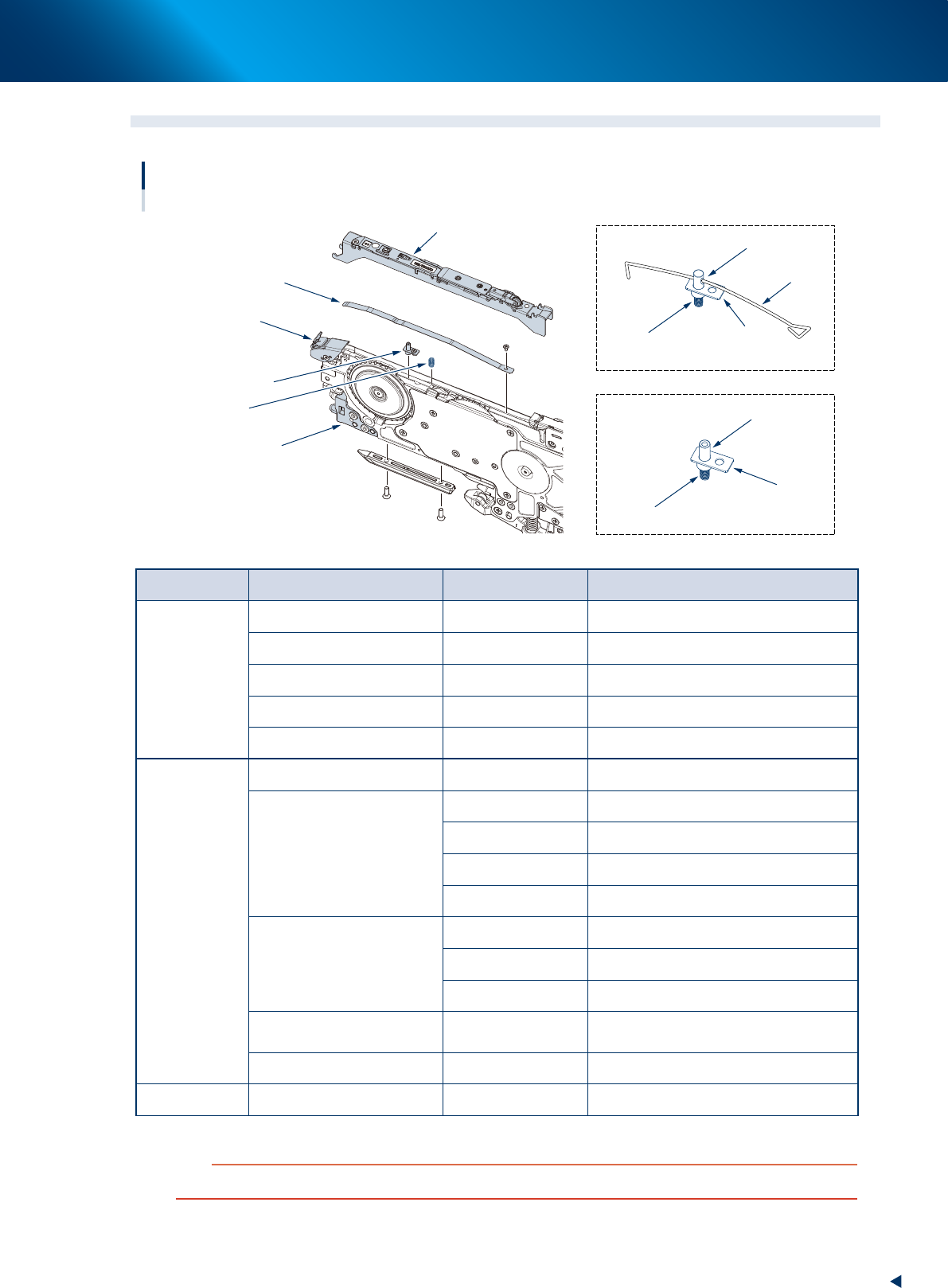

2.3 需要更换的配件
推进器组件 (S、M、L)
推进器组件 (2S)
线簧
推进器
弹簧
托片
推进器
弹簧
(LL用推进器)
弹簧
前端固定块
推进器组件
压料盖
弹簧片
前端排出部
托片
需要更换的配件 1
65401-KLU-60
对象部位 详细内容 配件编号 备注
压料盖
压料盖组件 (2S) KLU-MC1M1-40X
压料盖组件 (S) KLU-MC1M1-00X
压料盖组件 (M) KLU-MC1M1-10X
压料盖组件 (L) KLU-MC1M1-20X
压料盖组件 (LL) KLU-MC1M1-30X
压料盖周边
弹簧片 KLU-MC1C1-00X (2S、S、M、L、LL 型号通用 )
推进器组件 (2S)
KLU-MC1C9-01X 推进器 (2S 专用、含线簧 )
KLU-MC1CD-00X 线簧 (2S 专用 )
KLU-MC1C8-00X 弹簧 (2S、S、M、L 型号通用 )
KLU-MC1CA-00X 托片 (2S、S、M、L 型号通用 )
推进器组件 (S、M、L)
KLU-MC1C9-00X 推进器 (S、M、L 型号通用 )
KLU-MC1C8-00X 弹簧 (2S、S、M、L 型号通用 )
KLU-MC1CA-00X 托片 (2S、S、M、L 型号通用 )
弹簧 (LL 用推进器 ) KLU-MC1CF-00X
LL 型号的推进器不是由推进器组件组成的，
而是将弹簧作为推进器使用的。
先端排出部 KLU-MC1N0-00X 送料器前端排出料带的部位
前端固定块 前端固定块 KLJ-MC10W-00X
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
