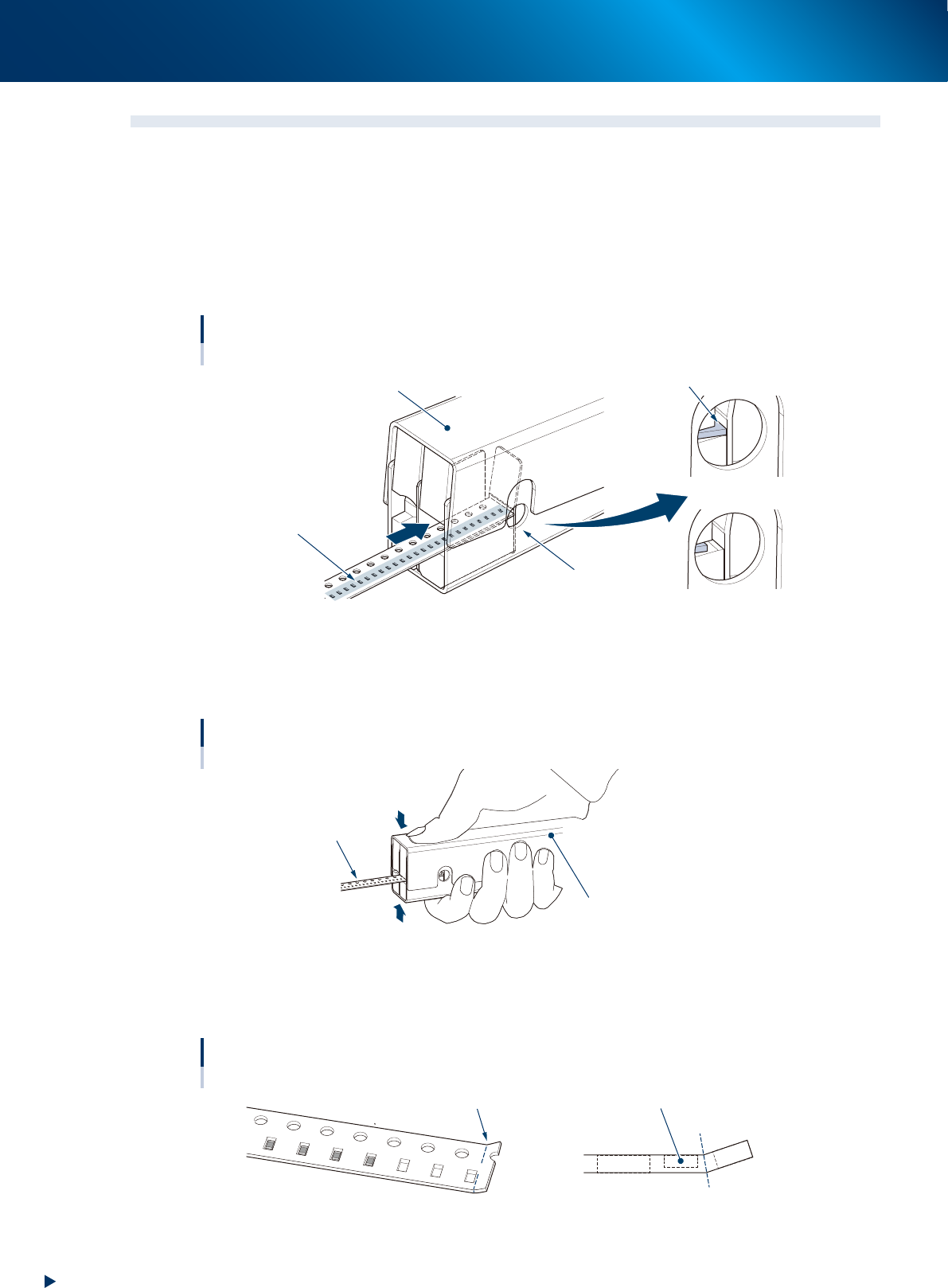

1. 料带的准备 2-6 第 2 章料带的准备与装卸 1.2 料带的前端处理 1.2.1 料带前端的弯折处理 纸料带的前端弯折处理使用折带器。 1 将需要弯折的料带插入弯折器中。 1. 将料带的盖带面朝上插入弯折器的右侧插入口。 2. 从确认窗确认料带是否已经插入到位。 插入料带 确认插入状态 已插入到位 插入不到位 料带前端 折带器 盖带面朝上 确认窗 65206-KLU-40 2 弯折料带前端。 按压弯折器使料带前端弯折。 弯…
2. 料带的安装与拆卸
2-7
第 2 章料带的准备与装卸
2. 料带的安装与拆卸
本节，以料带已完成前端处理为前提介绍将补充用的料带安装在自动续料式送料器 ( 简称“送料器”) 上的方法
与从送料器上拆卸的方法。标准规格与装有 IT Option 选配软件时的安装方法有所不同。
2.1 料带的安装
2.1.1 标准规格时
以下，介绍标准规格 ( 未安装 IT Option 选配软件 ) 时安装料带的方法。
1
将准备安装的料带安装在画面中显示的安装位置。
1. 打开 [ 监控屏 ] -“生产”选项卡画面或“送料器列表”画面。
2. 确认画面中显示的安装位置之后，将料带盘安装在与画面中的安装位置对应的预装托架中。

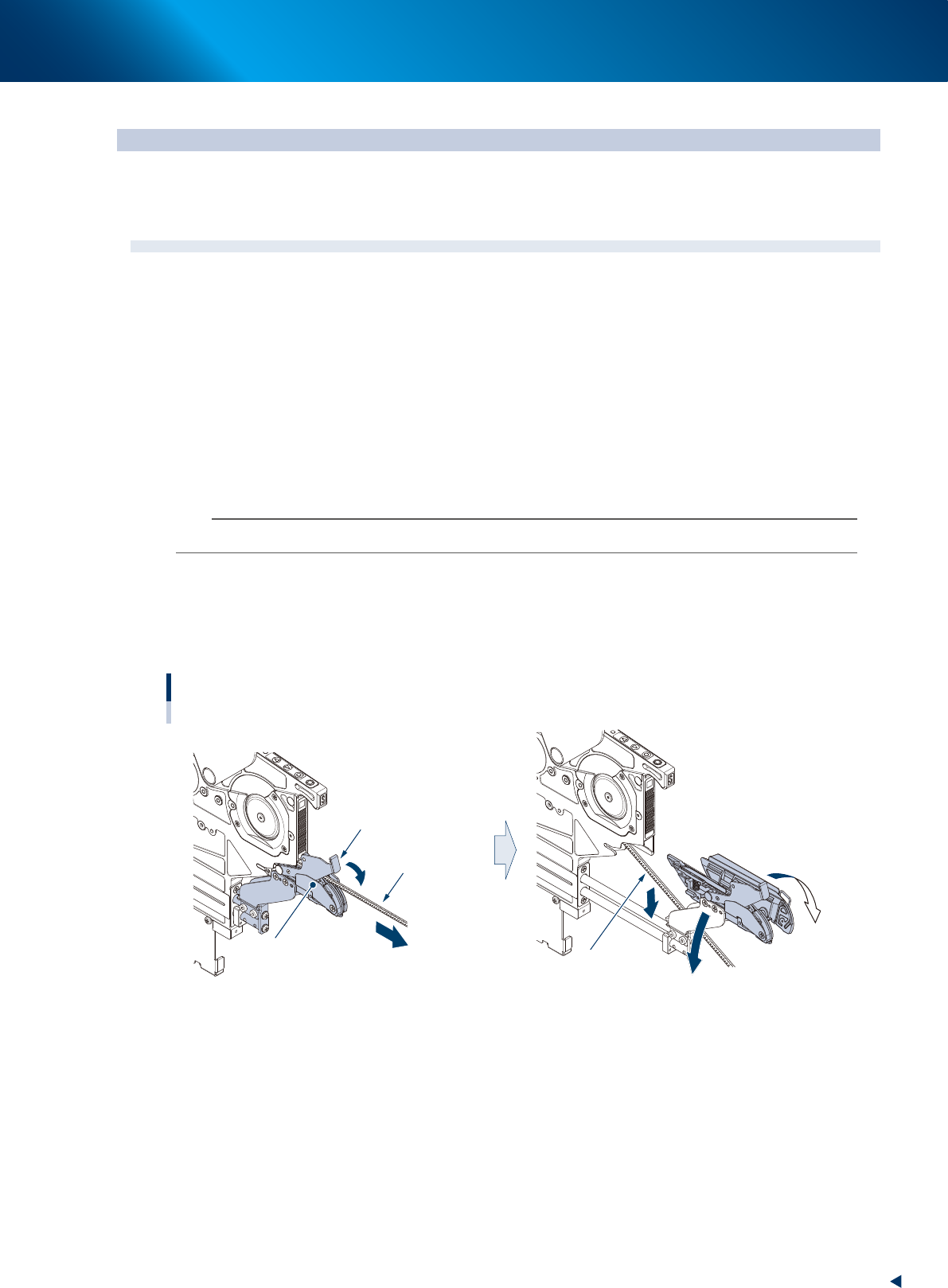

2
将送料器的料带载入部抽出。
按住料带夹杆将料带载入部抽出。抽出料带载入部时，注意不要将料带一起抽出。
n
要点
不是补充料带而是初装料带时，直接进入 Step4。
3
将使用中的料带从料带载入部中放下。
1. 松开按住料带夹杆的手，夹带单元将左右打开。
2. 将使用中的料带从料带载入部中放下。
抽出料带载入部
放下使用中的料带
松开按压料带夹杆，夹带单元
将左右打开。
料带夹杆
料带载入部
使用中的料带
使用中的料带
65212-KLU-40
