第 3 章自动续料式送料器的使用
1.3 自动续料式送料器的优化
自动续料式送料器与 SS 电动送料器 ( 以下简称“SS”) 或 ZS 电动送料器 ( 以下简称“ZS”) 同时使用时，受
送料器结构的影响，可能会出现难以操作送料器按钮的情况。
因此，通过对自动续料式送料器的安装位置进行优化，可以将送料器分配到便于操作送料器按钮的位置。
n
要点
要使用本功能需要安装选配软件 P-Tool 或 YSUP-PM。
此外，还需要勾选“选项设置”→“功能”选项卡页面的“使用自动续料式送料器判定表”。
►
修改已有的设置时
1.从基板列表中选择需要修改的基板。
2.按 [ 编辑设置 ]-[ 详细设置 ] 按钮，打开“分配送料器安装位置”选项卡页面。
►
新建设置时
按 [ 创建设置 ]-[ 详细设置 ] 按，打开“分配送料器安装位置”选项卡页面。

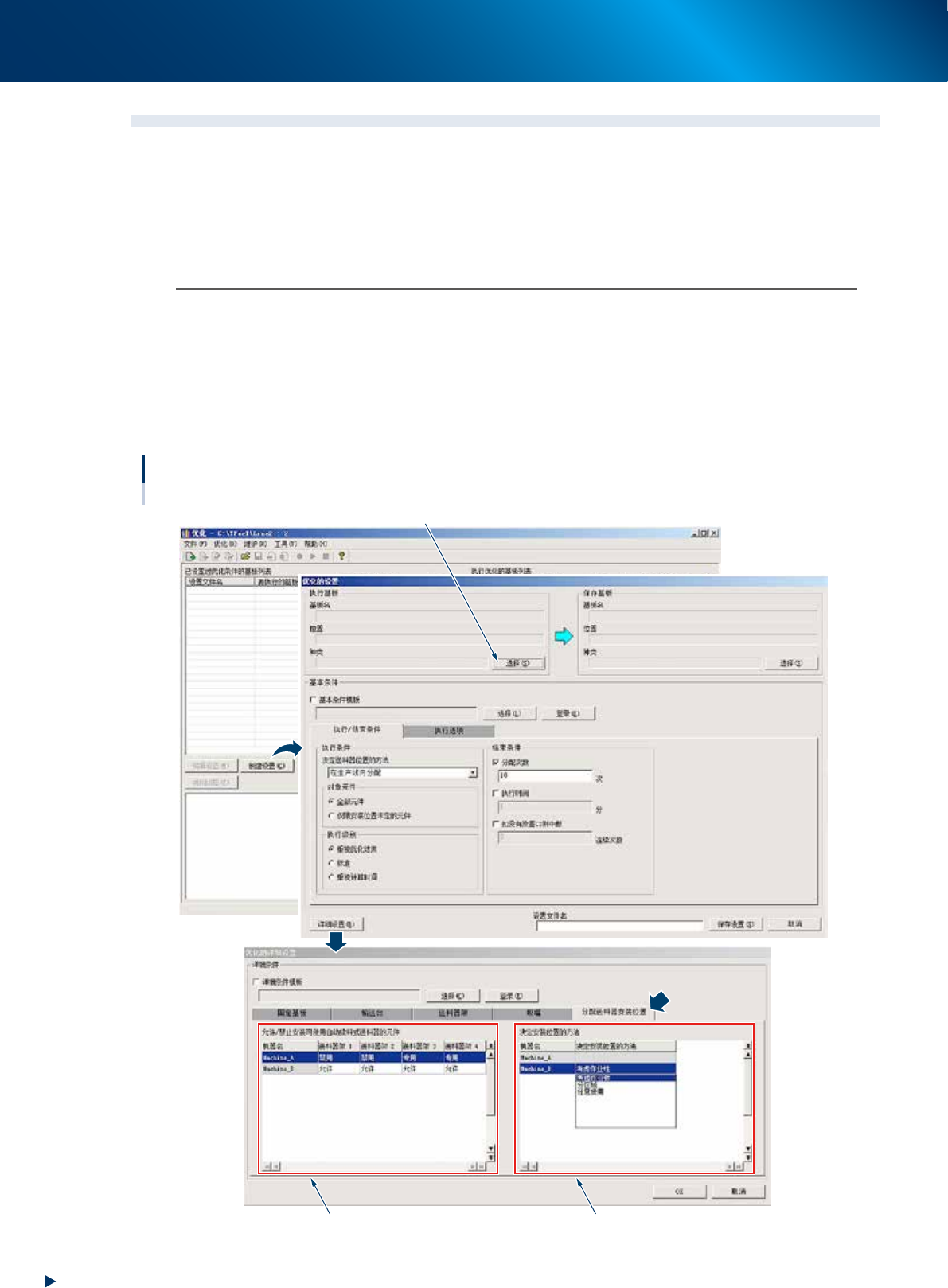

自动续料式送料器的优化
以新建设置为例
允许／禁止安装可使用自动续料式送料器的元件 决定安装位置的方法
选择基板
66303-KLU-10
1. 运行之前的准备
3-9
第 3 章自动续料式送料器的使用
█
设定“允许／禁止安装可使用自动续料式送料器的元件”
按送料器架分别设定是否可以安装自动续料式送料器。
允许／禁止安装 实施内容
禁止 禁止在对象送料器架上安装自动续料式送料器。只可以安装 SS 或 ZS。
专用 在对象送料器架上只可以安装自动续料式送料器。
允许 在对象送料器架上既可以安装自动续料式送料器也可以安装 SS 或 ZS。
█
设定“决定安装位置的方法”
按贴片机分别设定决定自动续料式送料器与 SS 或 ZS 送料器安装位置的方法。本设定只对在“允许／禁止
安装可使用自动续料式送料器的元件”中设定为“允许”的送料器架的贴片机进行设定。
参考
送 料 器 切 换 作 业 ， 是 指 “ 拆 装 送 料 器 ”、“ 剪 断 料 带 ”、“ 读 取 送 料 器 的 I D 条 形 码 ( 校 验 元 件 ) ”。

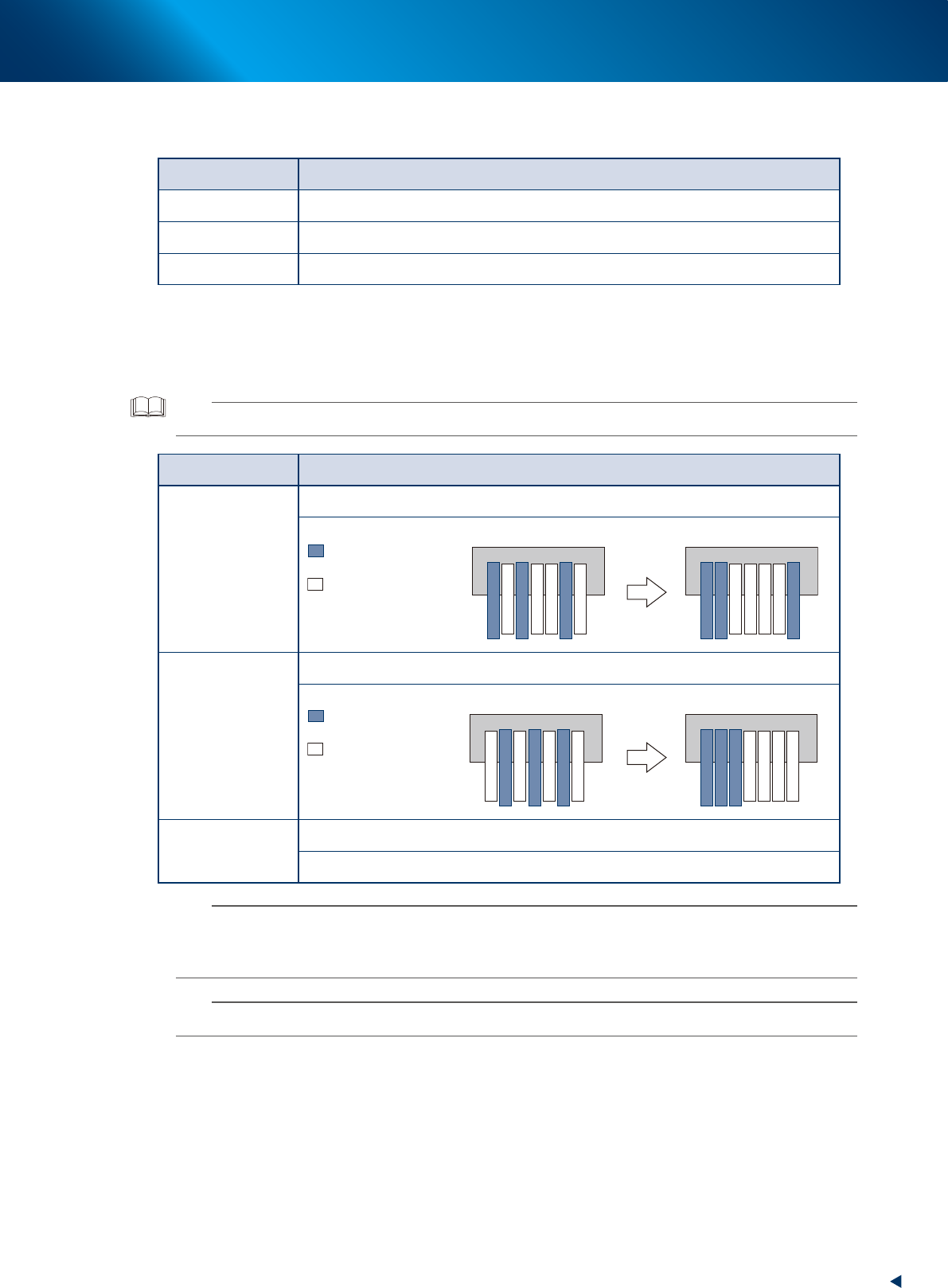

决定安装位置的方法 内容、实施示意图
考虑作业性
决定送料器的安装位置，使送料器切换作业可以进行。
：自动续料式送料器
优化之前 优化之后
：ZS/SS
分区域
在送料器架内划分安装自动续料式送料器的区域与安装 SS 或 ZS 的区域。
：ZS/SS
：自动续料式送料器
优化之前 优化之后
任意使用
决定送料器的安装位置时，不考虑送料器的种类 ( 自动续料式送料器、SS 或 ZS)。
与以往的优化相同。
n
要点
•
要对自动续料式送料器的安装位置进行优化，必须勾选“选项设置”画面中的“使用自动续料式送料器判定表”选
择框。
•
在贴片机中也可以对送料器进行优化，但因不存在选项设置而无法对自动续料式送料器的安装位置进行优化。
n
要点
周期时间决定于基板程序，但对自动续料式送料器的安装位置进行优化，一般周期时间可能会延长 0.6 〜 1.9%。
1. 运行之前的准备
3-10
第 3 章自动续料式送料器的使用
1.4 安装位置的确认与送料器位置设置信息列表的输出
n
要点
要使用本功能需要安装选配软件 P-Tool 或 YSUP-PM。
此外，还需要勾选“选项设置”→“功能”选项卡页面的“使用自动续料式送料器判定表”。
1.4.1 通过送料器查看器确认自动续料式送料器的信息
在“送料器查看器”画面中可以确认可用自动续料式送料器的元件被分配在哪台贴片机中安装的。
►
是否可以使用自动续料式送料器的显示
•
从“查看”菜单中选择“显示是否可用自动续料式送料器”命令或点击工具栏中的
图标，可以根据
判定表信息，在画面中以蓝色显示可以使用自动续料式送料器的元件用的送料器，以白色显示不可以使
用的元件用的送料器。
•
判定表中登录为“FALSE”的元件时，元件列表中的“自动续料式送料器”栏显示为“不可以”。
•
未在判定表中登录，且送料器类型的设定为“FALSE”的元件，元件列表中的“自动续料式送料器”栏
显示为“不可以 ( 未登录 )”。
►
压料盖型号的显示
可以使用自动续料式送料器的元件，元件列表中的“自动续料式送料器”栏显示使用的压料盖型号。
►
不支持自动续料式送料器时的显示
不支持自动续料式送料器时，元件列表中的“自动续料式送料器”栏显示为“---”。

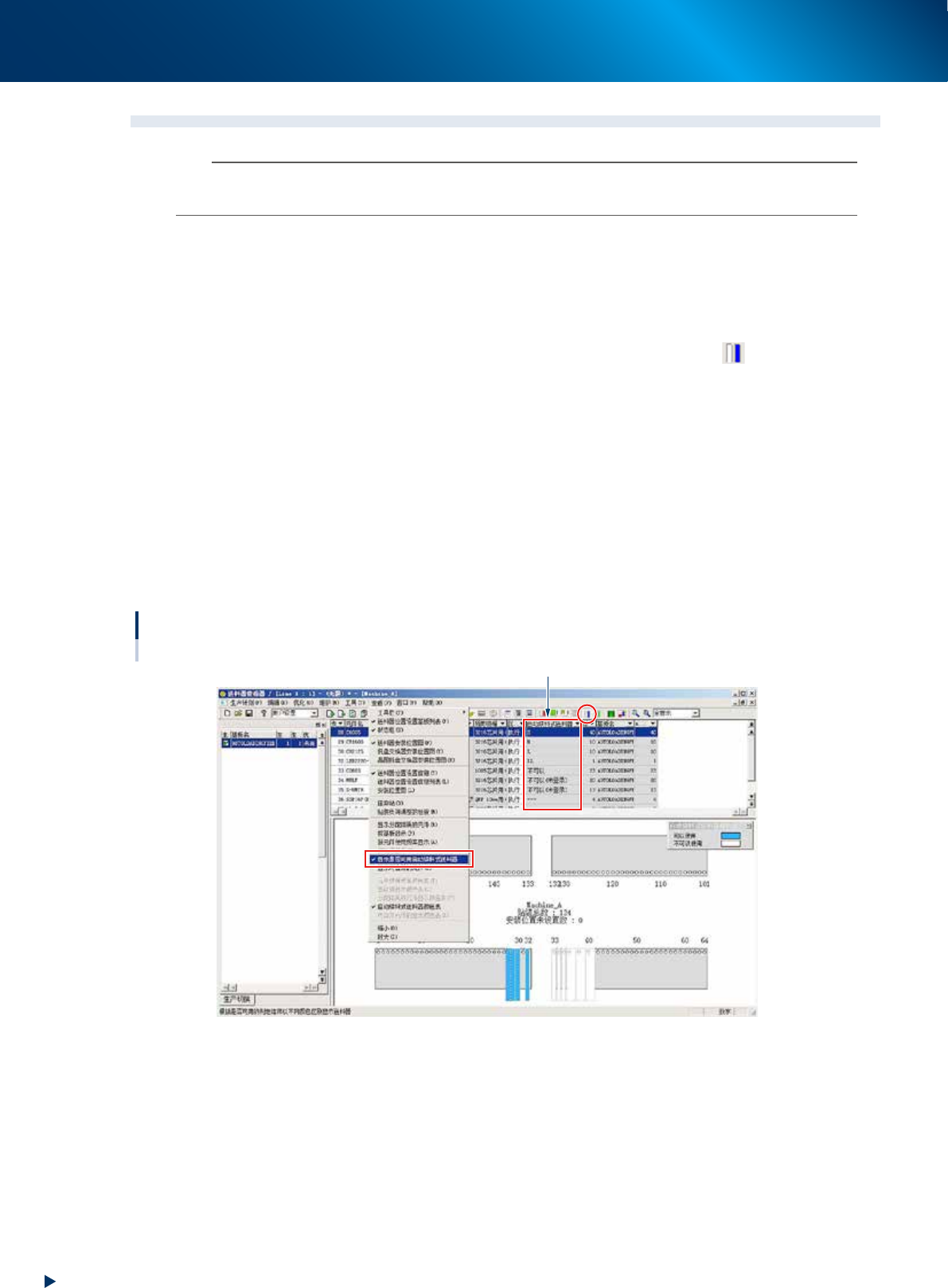

送料器查看器
确认自动续料式送料器的信息
显示压料盖的型号
