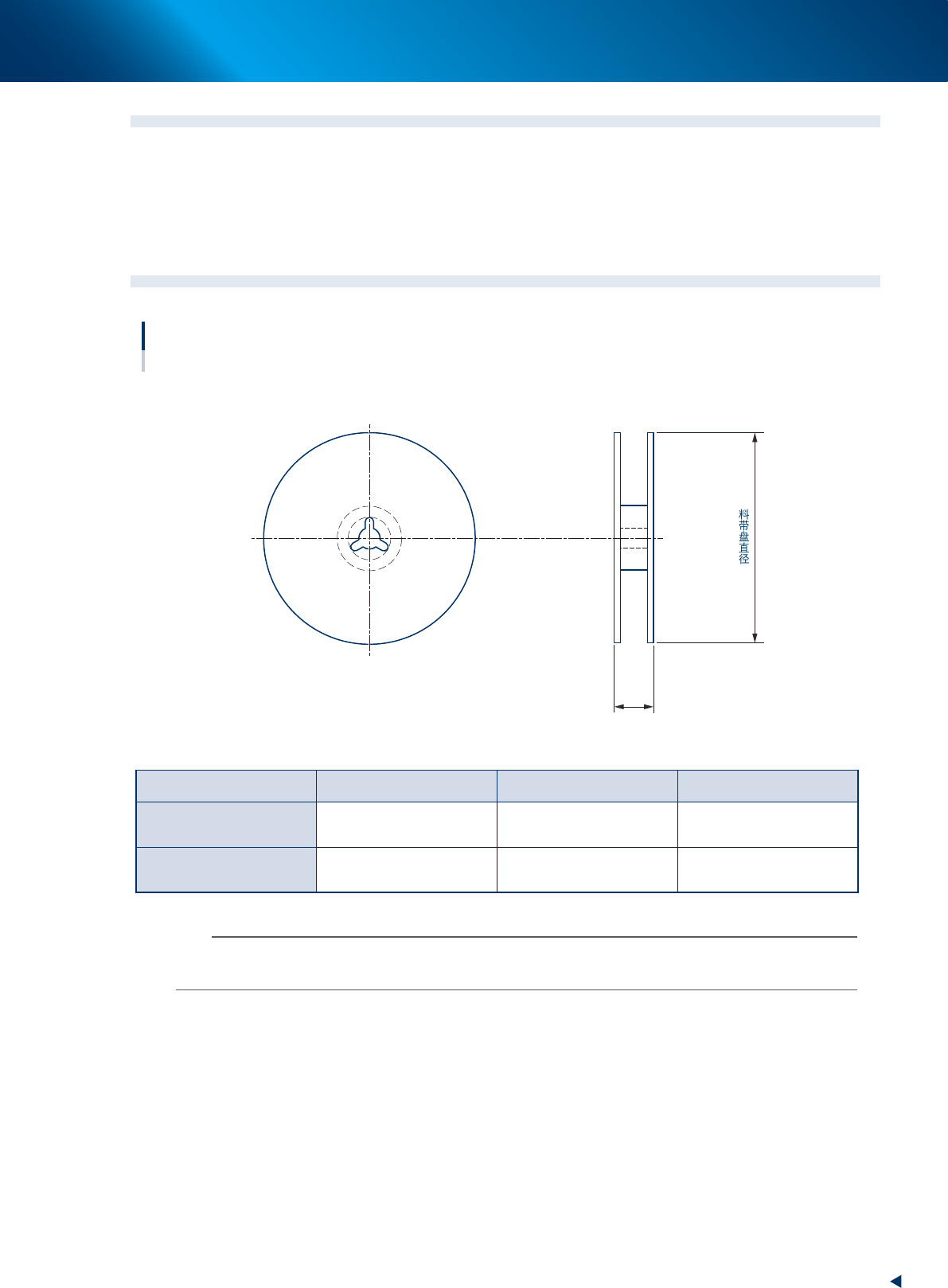

2. 卷带包装规格 5-5 第 5 章资料 2.6 载带与盖带的强度 ► 载带 可承受在料带拉出方向上施加 10N(1.02kgf) 的拉力。 ► 盖带 可承受在料带上施加 10N(1.02kgf) 的拉力。 2.7 8mm 料带盘的尺寸 8mm料带盘的尺寸 料带盘宽度 65504-KLU-30 适用料带宽度 料带盘直径 料带盘宽度 使用预装托架 8mm Φ 178 13.6mm 以下 不使用预装托架 8mm Φ 1…
2. 卷带包装规格
5-4
第 5 章资料
2.3 料带前端部
►
料带前端部的长度
含未装元件的空料腔在内，长度必须在 400mm 以上。
►
空料腔
空料腔部必须有盖带封合，长度在 100mm 以上。
料带前端部
料带末端部
(160mm以上)
装有元件的部分 料带前端部 (300mm以上)
空料腔部
(封合在100mm以上的盖带)
抽出方向
盖带
65502-KLU-30
2.4 料带末端部
►
料带末端部的长度
含未装元件的空料腔载带在内，长度必须在 160mm 以上，且 350mm 以下。
►
空料腔部
空料腔部必须有盖带封合。
►
载带的末端
载带的末端没有粘胶带固定，可以轻易脱离料带盘的卷轴。
2.5 料腔中元件的位置
A0 A0
B0
B0
料腔中元件的位置
料腔的中心线
元件的中心线
20° 以下(料带宽度8mm)
10° 以下10° 以下
水平方向旋转倾斜
0.5 mm 以下
0.5 mm 以下
横向偏位
65503-KLU-30
n
要点
若元件在料腔内的位置、方向有变化，会难于吸取元件，因此元件与料腔壁之间应保持适当的留空量。
