2. 维护保养与配件更换之前的准备
4-3
第 4 章维护保养与配件的更换
2.3 需要更换的配件
推进器组件 (S、M、L)
推进器组件 (2S)
线簧
推进器
弹簧
托片
推进器
弹簧
(LL用推进器)
弹簧
前端固定块
推进器组件
压料盖
弹簧片
前端排出部
托片
需要更换的配件 1
65401-KLU-60
对象部位 详细内容 配件编号 备注
压料盖
压料盖组件 (2S) KLU-MC1M1-40X
压料盖组件 (S) KLU-MC1M1-00X
压料盖组件 (M) KLU-MC1M1-10X
压料盖组件 (L) KLU-MC1M1-20X
压料盖组件 (LL) KLU-MC1M1-30X
压料盖周边
弹簧片 KLU-MC1C1-00X (2S、S、M、L、LL 型号通用 )
推进器组件 (2S)
KLU-MC1C9-01X 推进器 (2S 专用、含线簧 )
KLU-MC1CD-00X 线簧 (2S 专用 )
KLU-MC1C8-00X 弹簧 (2S、S、M、L 型号通用 )
KLU-MC1CA-00X 托片 (2S、S、M、L 型号通用 )
推进器组件 (S、M、L)
KLU-MC1C9-00X 推进器 (S、M、L 型号通用 )
KLU-MC1C8-00X 弹簧 (2S、S、M、L 型号通用 )
KLU-MC1CA-00X 托片 (2S、S、M、L 型号通用 )
弹簧 (LL 用推进器 ) KLU-MC1CF-00X
LL 型号的推进器不是由推进器组件组成的，
而是将弹簧作为推进器使用的。
先端排出部 KLU-MC1N0-00X 送料器前端排出料带的部位
前端固定块 前端固定块 KLJ-MC10W-00X
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2. 维护保养与配件更换之前的准备
4-4
第 4 章维护保养与配件的更换

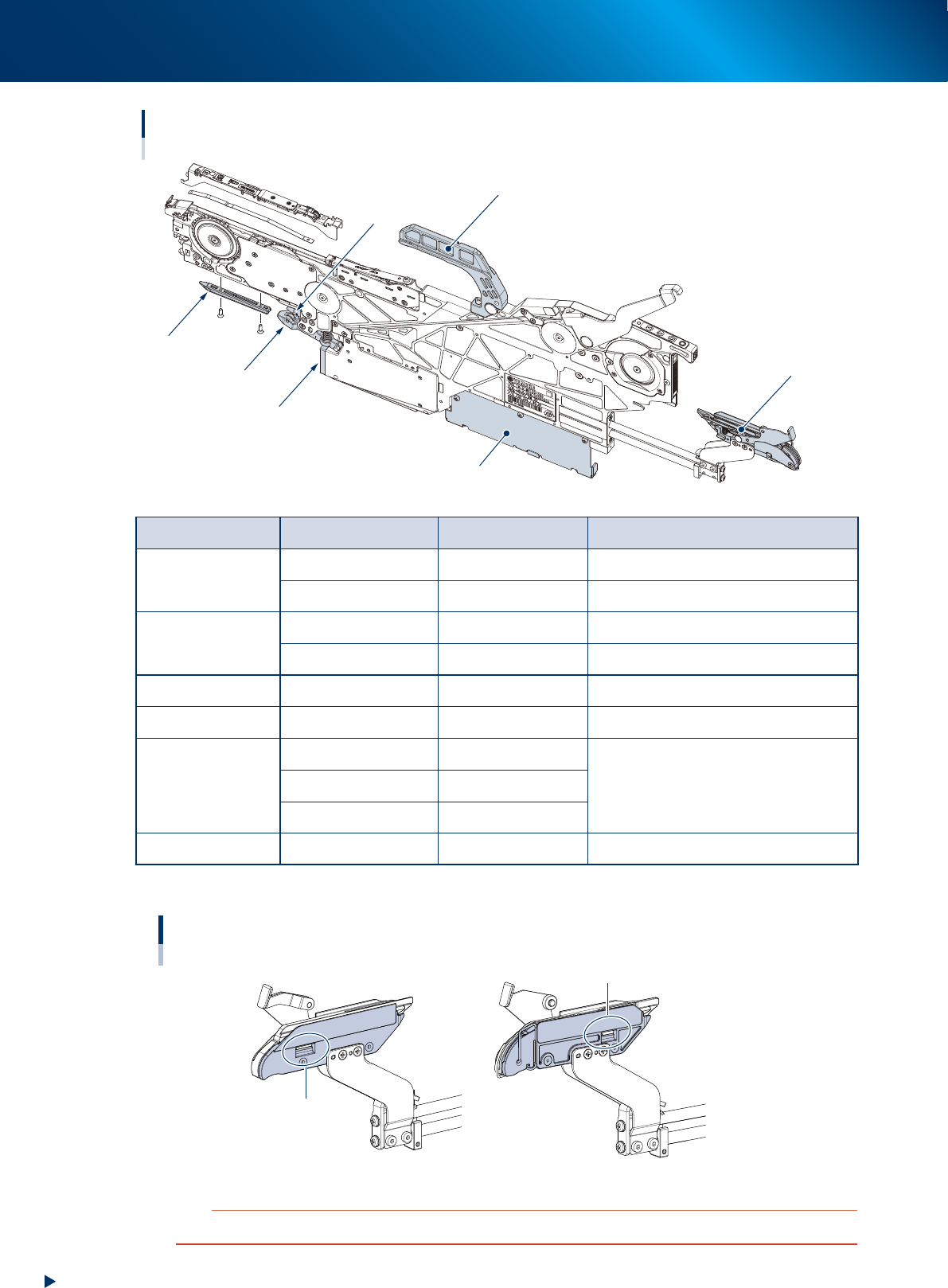

需要更换的配件 2
把手
导条
固定销
板卡连接器
夹带单元 (左、右)
锁定杆
料带盘挂架
65426-KLU-00
对象部位 详细内容 配件编号 备注
与送料器架的接触部
导条 KHJ-MC104-00X
料带盘挂架 KLU-MC1F3-00X
夹固部
锁定杆 KLJ-MC18H-00X
固定销 KHJ-MC105-00X
电源连接部 板卡连接器 KHJ-MC1A9-00X
操作部 把手 KLJ-MC181-01X
料带载入部
夹带单元左右套件 KLU-MC19Y-00X
新型 ( 改进后 ) 夹带单元用配件。
与旧型配件不具互换性。
旧型夹带单元发生故障时，可以左右同时换
上新型的夹带单元配件。
夹带单元左件 KLU-MC191-01X
夹带单元右件 KLU-MC194-01X
预装托架部 滑动挡板 KLS-M13CE-00X 使用约 2 万次需更换一次，损坏时需更换。
►
夹带单元旧型配件与新型配件
夹带单元
旧型夹带单元 新型夹带单元 (改进件)
夹带单元左右件嵌合部
夹带单元左右件嵌合部
65427-KLU-00
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
3. 维护保养与配件的更换
4-5
第 4 章维护保养与配件的更换
3. 维护保养与配件的更换
3.1 压料盖
c
注意
将压料盖从送料器上拆下之后，请勿拆开压料盖。重新组装后的压料盖将无法保证原来的精度。
3.1.1 压料盖的清洁
1
拆卸后端压料扣。
1. 用十字螺丝刀 (JIS No.2) 拧松固定拉片的固
定螺钉。
参考
固定螺钉无需拆下。
2. 如右图所示，滑动拉片。
3. 提起拉环拆下后端压料扣。
n
要点
后端压料扣与送料器之间由卡簧连接着，无法分离。
2
松开前端压料扣。
1. 向上按压前端压料扣，使压着压料盖的锁定
销松开。
2. 将压料盖从送料器上拆下。
拆卸后端压料扣
Step 1
拉环
卡簧
拉片
固定螺钉
后端压料扣
提起
65402-KLU-30
松开前端压料扣
Step 2
前端压料扣
压料盖
锁定销
65403-KLU-30
