1. 自动续料式送料器的规格
5-2
第 5 章资料
1.3 料带载入与料带自动替换所需时间
No. 项目 规格 内容
1 料带载入所需时间 约 5 秒
将料带前端安装在自动续料式送料器的料带安装位置之后，从开始载入
料带到料带被送到吸料位置所需要的时间。
2 料带自动替换所需时间 约 8 秒
生产过程中，料带的元件用完之后，自动替换到后续补充的料带所需要
的时间。
n
要点
•
上述时间根据料带的种类、送料间距的不同会有所不同。
•
料带自动替换时间中包含元件用完之后排出空料带的时间。
2. 卷带包装规格
5-3
第 5 章资料
2. 卷带包装规格
2.1 料带弯曲的容许上限值
长度 250mm 的范围内每 100mm 的弯曲度必须在 1mm 以下。
100mm
250mm
料带弯曲的容许上限
必须在1mm 以下
65500-KLU-30
2.2 料带强度测定方法
固定料带的一端，将另一端以 1N (102gf) 的力拉伸，同时在料带上放置兼作砝码的带刻度的透明塑料板进行
测定。
1N : 102gf
料带强度的测定方法
料带盘
1N
的力
料带
固定点
兼作砝码的带刻度的透明塑料板
65501-KLU-30
2. 卷带包装规格
5-4
第 5 章资料

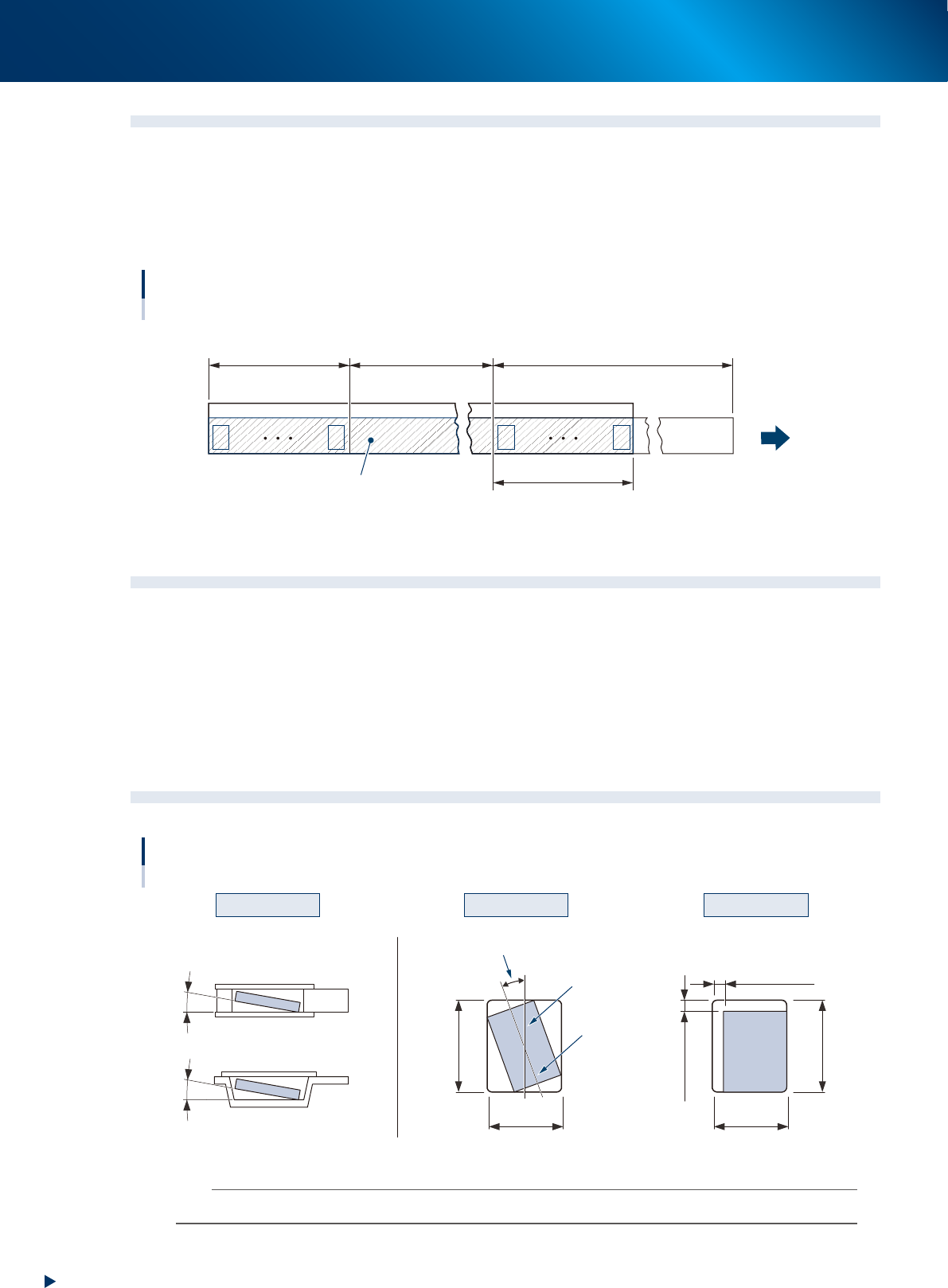

2.3 料带前端部
►
料带前端部的长度
含未装元件的空料腔在内，长度必须在 400mm 以上。
►
空料腔
空料腔部必须有盖带封合，长度在 100mm 以上。
料带前端部
料带末端部
(160mm以上)
装有元件的部分 料带前端部 (300mm以上)
空料腔部
(封合在100mm以上的盖带)
抽出方向
盖带
65502-KLU-30
2.4 料带末端部
►
料带末端部的长度
含未装元件的空料腔载带在内，长度必须在 160mm 以上，且 350mm 以下。
►
空料腔部
空料腔部必须有盖带封合。
►
载带的末端
载带的末端没有粘胶带固定，可以轻易脱离料带盘的卷轴。
2.5 料腔中元件的位置
A0 A0
B0
B0
料腔中元件的位置
料腔的中心线
元件的中心线
20° 以下(料带宽度8mm)
10° 以下10° 以下
水平方向旋转倾斜
0.5 mm 以下
0.5 mm 以下
横向偏位
65503-KLU-30
n
要点
若元件在料腔内的位置、方向有变化，会难于吸取元件，因此元件与料腔壁之间应保持适当的留空量。
