1. 料带的准备
2-3
第 2 章料带的准备与装卸
1.1.3 料带剪断位置的注意点
•

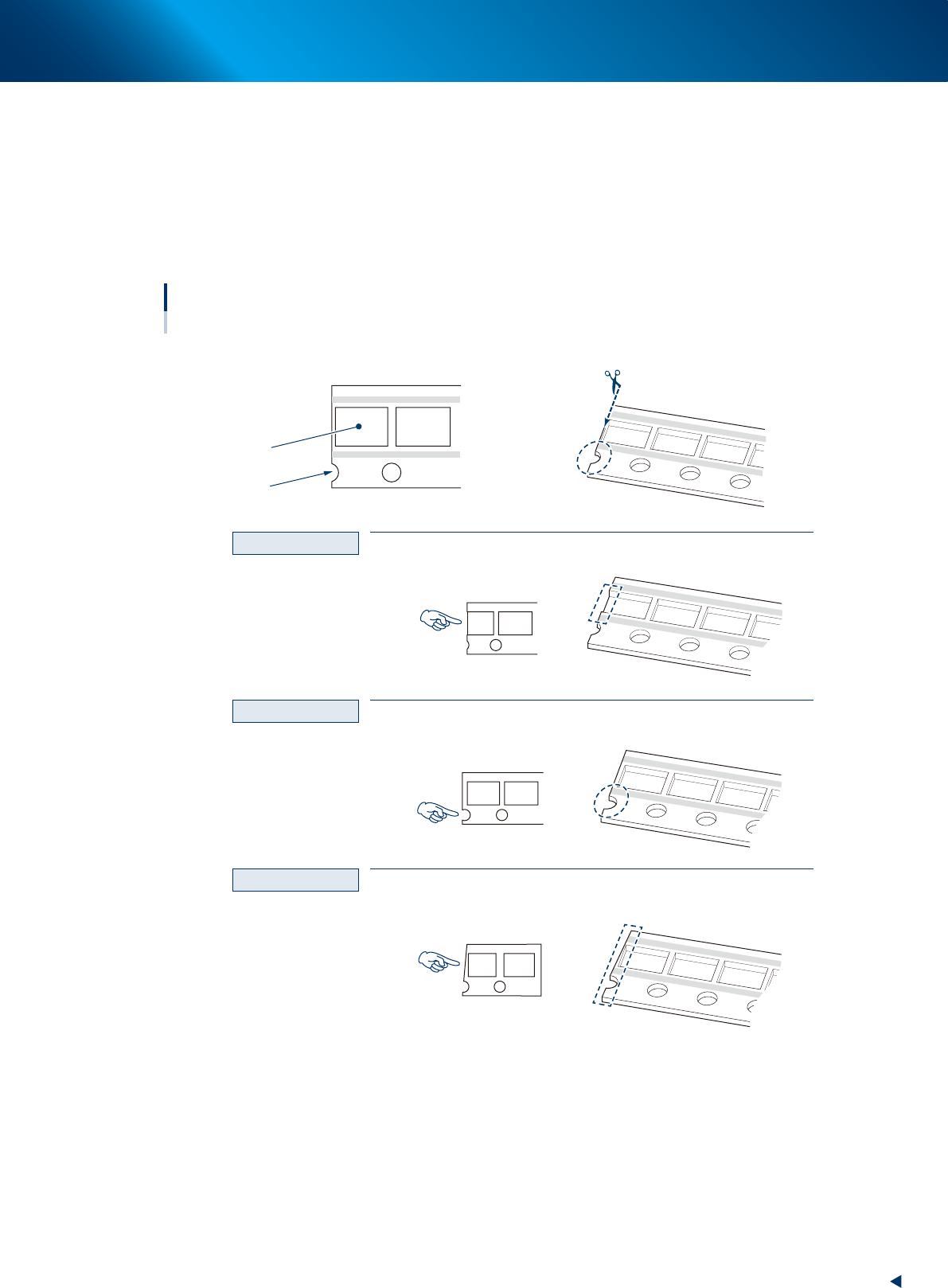

若在指定的位置剪断料带会剪断料腔时，请避开料腔的位置。
•
请勿在走带孔留有一半以上的位置处剪断料带。
若在料腔位置或走带孔留有一半以上的位置处剪断料带会引起运行不良。
•
请勿斜着剪断料带。
•
剪断纸料带时，请务必从料腔侧剪断。
料腔
走带孔
料带剪断位置
注意点
料腔被剪断了
不良剪断例 1
不良剪断例 2
不良剪断例 3
正确剪断例
走带孔留有一半以上
料带被斜着剪断了
剪断方向
65202-KLU-30
1. 料带的准备
2-4
第 2 章料带的准备与装卸
1.1.4 料带的剪断方法

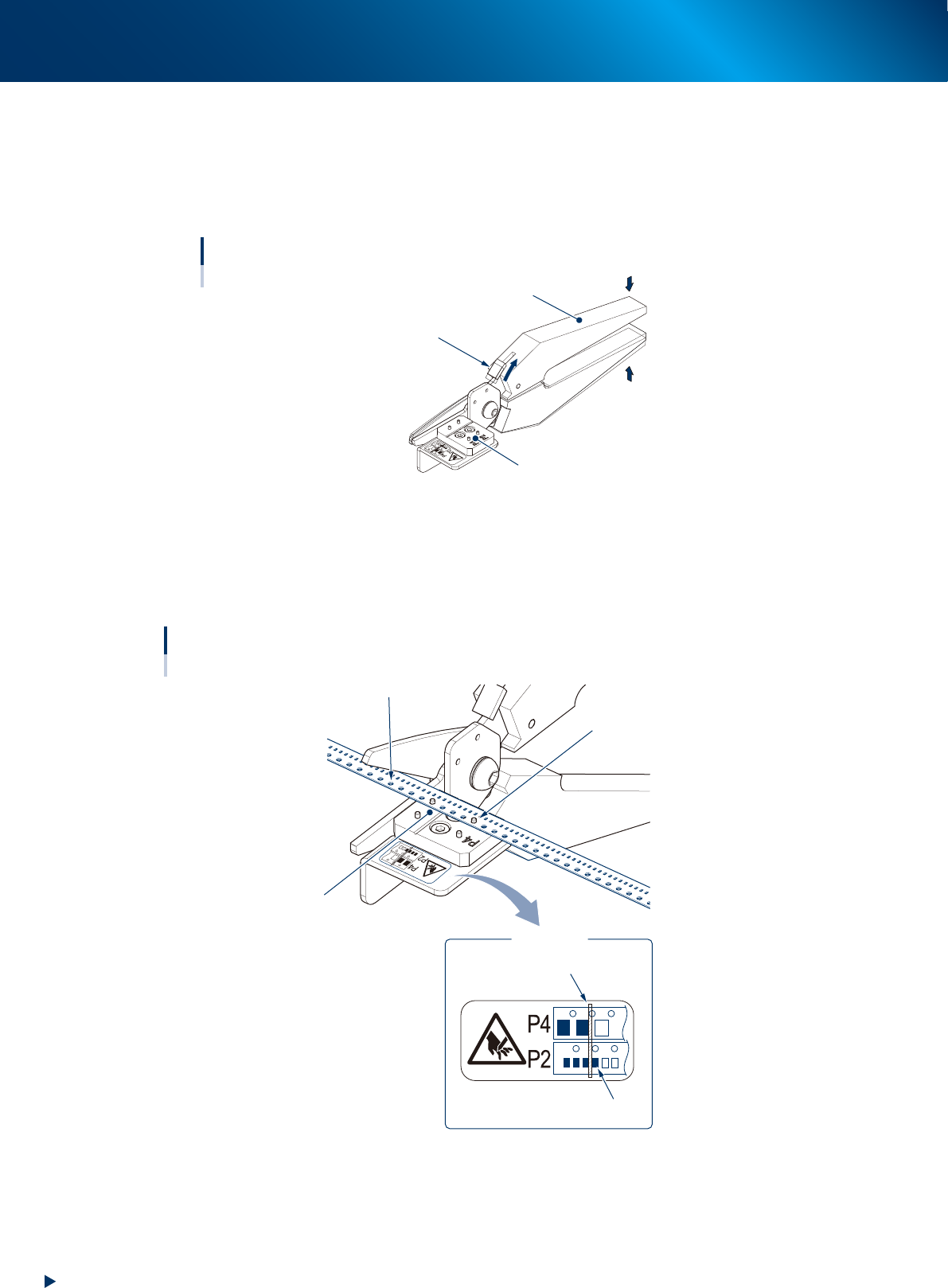

纸料带的剪断使用专用的剪带器 ( 剪刀 )。
1
解除剪带器的锁定状态。
一边轻握把手部一边将锁扣滑向上侧解除锁定状态。
解除锁定
剪带器
锁扣
把手
料带固定部
轻握
65204-KLU-30
2
固定料带。
1. 确认料带的间距，因为 2mm 间距和 4mm 间距的料带在剪带器上的固定位置不同。
2. 如下图所示固定料带，使纸料带从料腔侧剪断。
剪带器
料带固定位置
定位针
料带固定位置
走带孔
料带固定基准线
注）
此标贴为有元件时，也可以无元件。
标贴放大图
65205-KLU-30
1. 料带的准备
2-5
第 2 章料带的准备与装卸

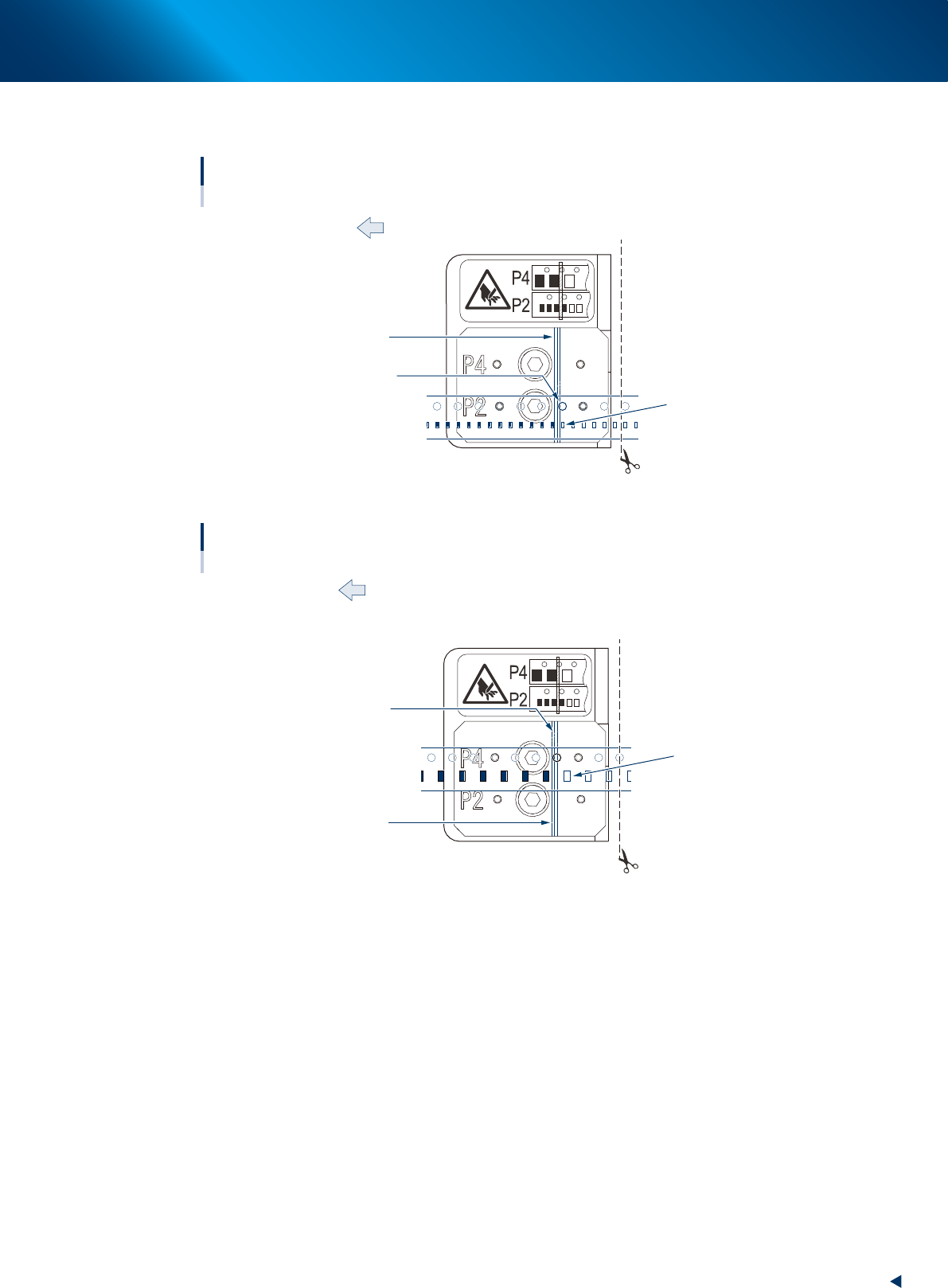

3. 如下图所示，在与料带对应的送料间距的定位针位置将料带从剪断位置数的第 4 个走带孔对准料带
固定基准线固定料带。
123
4
2mm间距料带的固定位置
剪断位置
料带盘侧
从剪断位置数的第4个走带孔
料带固定基准线
注）此例为无元件，也可以有元件。
65216-KLU-10
123
4
4mm间距料带的固定位置
剪断位置
料带盘侧
从剪断位置数的第4个走带孔
料带固定基准线
注）此例为无元件，也可以有元件。
65217-KLU-10
3
剪断料带。
握把手部剪断料带。
4
确认剪断位置。
参照本章前述“1.1.3 料带剪断位置的注意点”，确认料带的剪断位置是否正确。
