3.1 压料盖
c
注意
将压料盖从送料器上拆下之后，请勿拆开压料盖。重新组装后的压料盖将无法保证原来的精度。
3.1.1 压料盖的清洁
1
拆卸后端压料扣。
1. 用十字螺丝刀 (JIS No.2) 拧松固定拉片的固
定螺钉。
参考
固定螺钉无需拆下。
2. 如右图所示，滑动拉片。
3. 提起拉环拆下后端压料扣。
n
要点
后端压料扣与送料器之间由卡簧连接着，无法分离。
2
松开前端压料扣。
1. 向上按压前端压料扣，使压着压料盖的锁定
销松开。
2. 将压料盖从送料器上拆下。

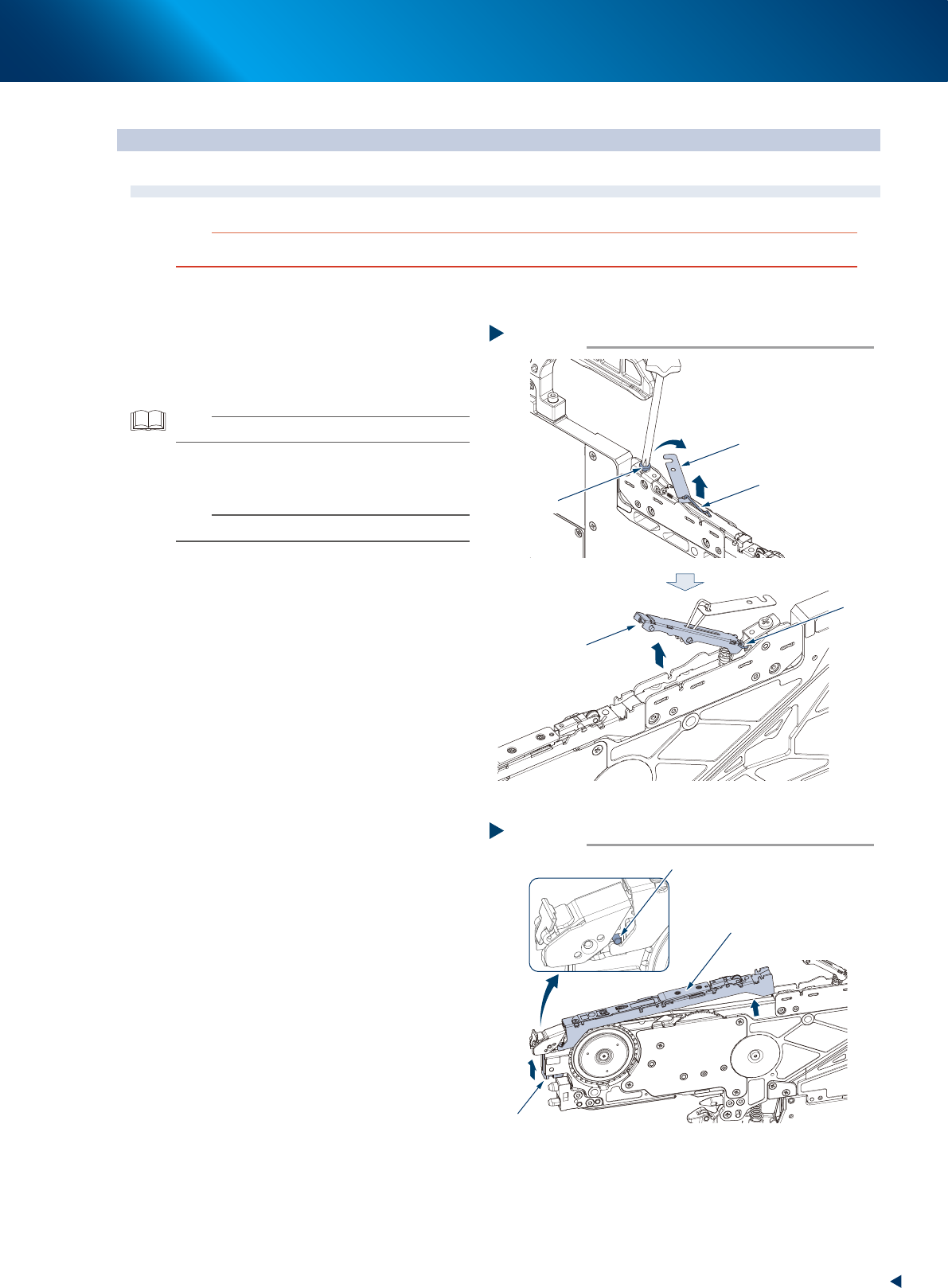

拆卸后端压料扣
Step 1
拉环
卡簧
拉片
固定螺钉
后端压料扣
提起
65402-KLU-30
松开前端压料扣
Step 2
前端压料扣
压料盖
锁定销
65403-KLU-30
3. 维护保养与配件的更换
4-6
第 4 章维护保养与配件的更换
3
清洁压料盖。
使用选购件喷气工具吹除压料盖内侧与走带槽
内的尘屑。
n
要点
若使用喷气工具无法完成去除尘屑时，可以使用压料盖
用软刷(选购件)清除。
c
注意
清洁压料盖时，请勿使用溶剂或酒精等。否则，压料盖
可能会发生故障。
此外，走带槽内的弹簧片，请勿用赤手触摸。否则，可
能会变色。
4
将压料盖装回原位。
按照与拆卸时相反的步骤，将压料盖装回原位。
c
注意
集中清洁多个压料盖时，请务必确认压料盖的型号 (2S、S、
M、L、LL) 之后再安装，且务必装回原送料器中 ( 请勿调
换 )。

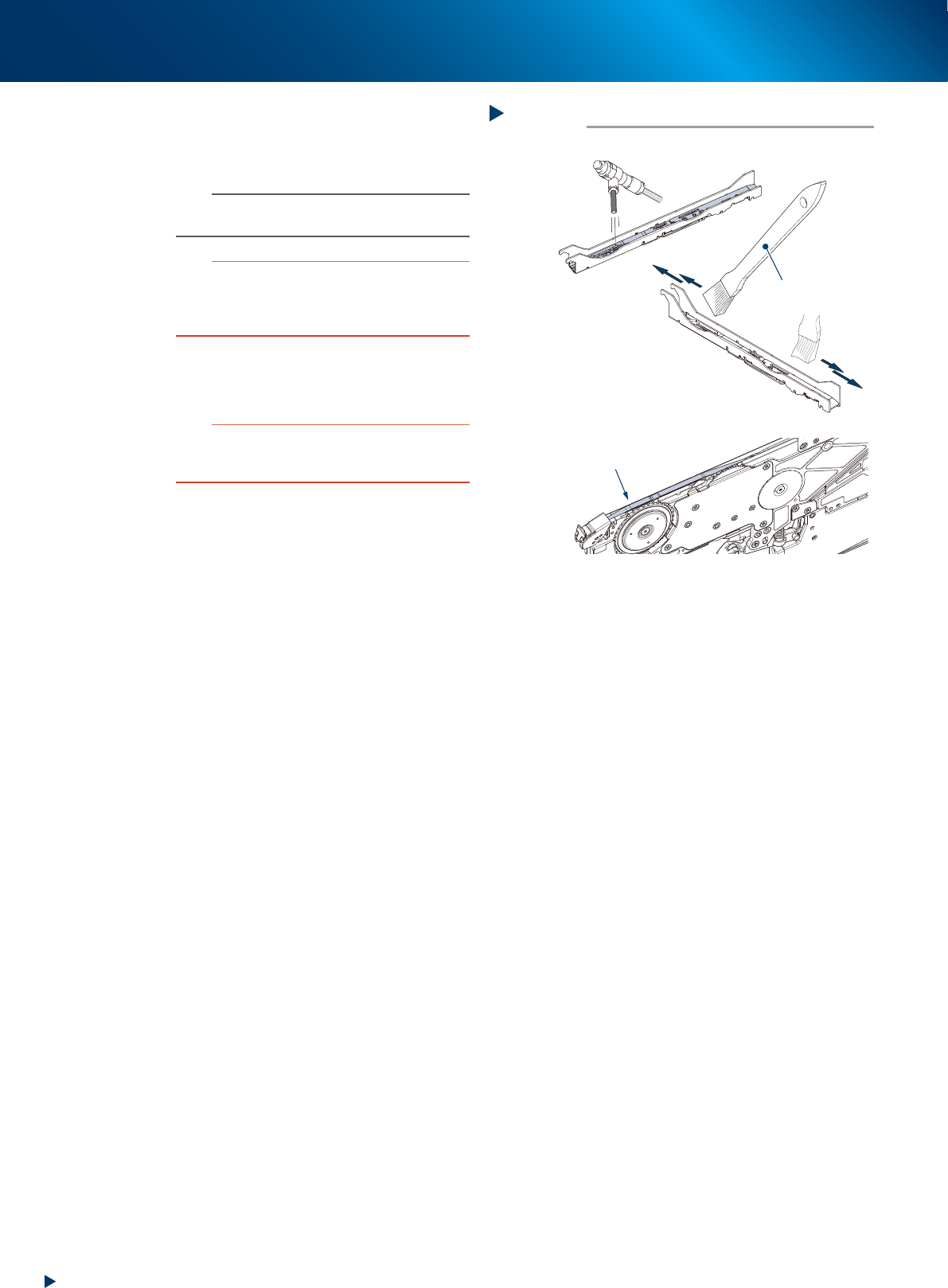

Step 3
清洁压料盖与走带槽
喷气工具 (选购件)
弹簧片
压料盖用软刷 (选购件)
走带槽
65404-KLU-30
3. 维护保养与配件的更换
4-7
第 4 章维护保养与配件的更换
3.1.2 压料盖组件的更换
压料盖变形或压料盖上的刀片损坏时，需要以组件更换压料盖。
c
注意
请勿拆开压料盖，因为重新组装的压料盖无法确保原有的精度。
c
注意
压料盖根据适用的元件尺寸可分为下表所示的 5 种型号。
安装压料盖之前，请务必确认压料盖与送料器操作按钮部的型号标识。若安装型号不一致的压料盖，自动续料式送料器
将无法正常送料。相关内容，请参照前述第1章“1.1各部的名称与功能”。
适用的元件尺寸 ：单位为 mm、括号内的单位为英寸
型号 适用的元件尺寸 名称 配件编号
2S 0603 (0201)*、1005 (0402) 压料盖组件 (2S) KLU-MC1M1-40X
S 1005 (0402) 压料盖组件 (S) KLU-MC1M1-00X
M 1608 (0603) 压料盖组件 (M) KLU-MC1M1-10X
L 2012 (0805) 压料盖组件 (L) KLU-MC1M1-20X
LL 3216 (1206) 压料盖组件 (LL) KLU-MC1M1-30X
* 0603(0201) 时，只适用其中的磁性元件。

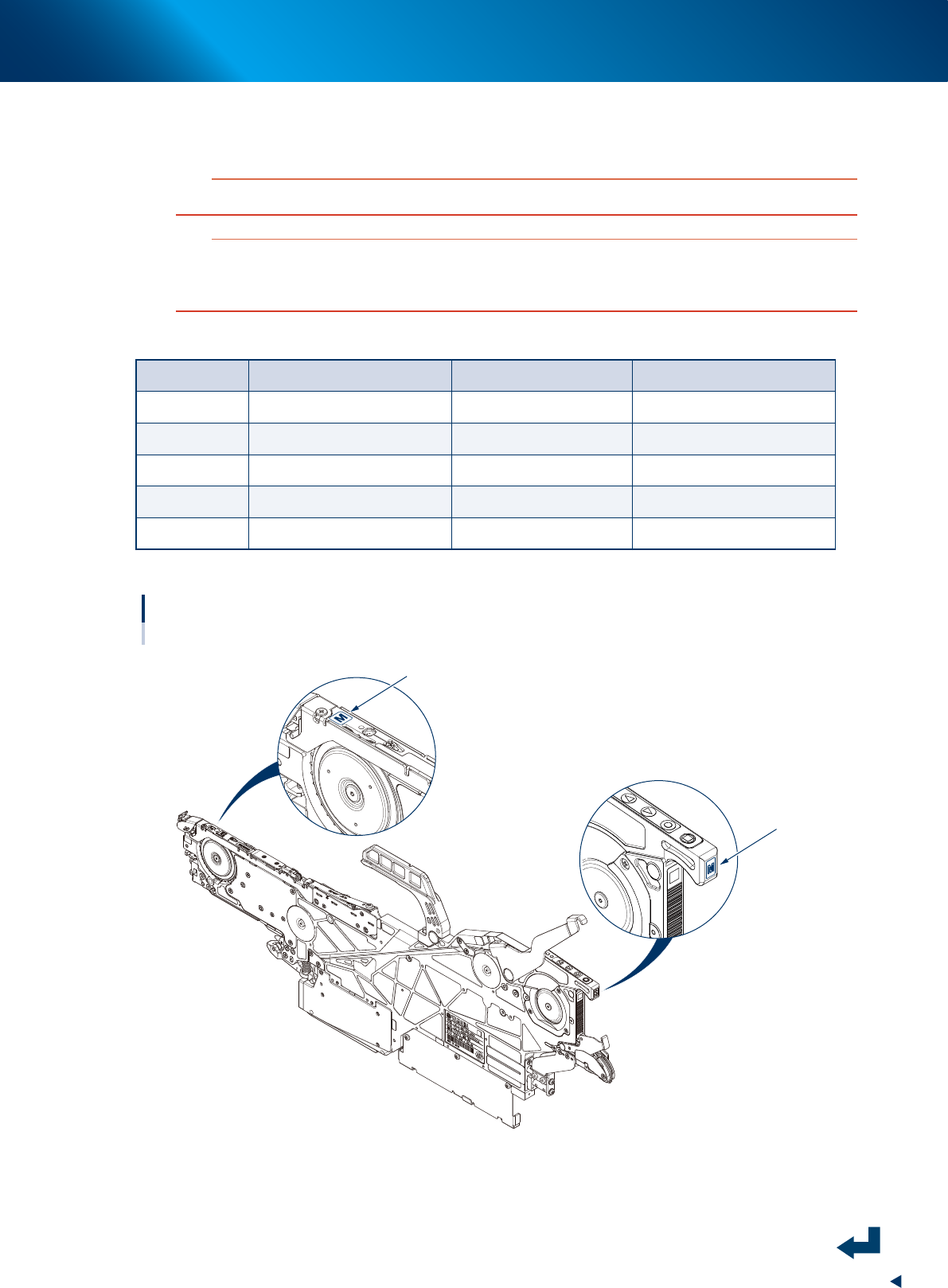

自动续料式送料器的种类
型号标识的位置
压料盖部
操作按钮部
型号
型号
65405-KLU-50
