2. 运行准备 3-17 第 3 章自动续料式送料器的使用 ► 预装托架的安装位置 • 上层料带盘托架中安装有 ZS 或 SS 电动送料器的料带盘时，下层的预装托架需要调整安装位置。 • 使用大直径的料带盘 (13 英寸以上 ) 时，下层无法安装预装托架。 n 要点 在 YR M20 用一次性换料车的下层料带盘托架中 安装 预装托架是不受限制 的，原 则上是可以安装在任意位置。 因此，请 将预装托架安装在不会影响料带传送…
2. 运行准备
3-16
第 3 章自动续料式送料器的使用
2.1.2 一次性换料车与固定送料器架用料带盘托架
在自动续料式送料器使用的料带盘需安装在预装托架中。
•
YSM 系列的一次性换料车 ( 标准规格 ) 时，预装托架只能在上层中使用。
若想在下侧中使用，需要换上下图中所示的改装套件。
•
将预装托架安装在一次性换料车上的方法，YS 系列与 YSM 系列有所不同。
c
注意
YSM20 标准规格时，一台料车最多可以安装 16 个自动续料式送料器。若安装的自动续料式送料器在 17 个以上时，将无
法正常夹固料车，这可能会导致吸料位置偏位等故障发生。
n
要点
只有 YSM20R 贴片机的料车与贴片机侧的料车夹固部都选配有支持满载自动续料式送料器的可选配置时，才可以安装
17 个以上的自动续料式送料器。但，标准固定送料器架规格时可以安装自动续料式送料器的最大数量不受限制。
70连固定送料器架用料带盘托架 一次性换料车
预装托架的安装状态
以YSM20系列为例
垫板
料带盘托架
料带盘托架
预装托架
预装托架
隔板
隔板
隔板上的挂杆
改装套件
上侧：隔板挂架
下层：底板
65304-KLU-30
►
预装托架
预装托架是可以预装 2 个料带盘的自动续料式送料器专用的料带盘托架，可以在一次性换料车的上、下两层
通用。
►
垫板
垫板既可以防止预装托架在料带盘托架内晃动，也可以防止下层料带被空出的缝隙夹住。垫板为磁性板，可
以快速安装。
►
隔板、隔板上的挂杆
隔板为一次性换料车下层专用的隔板。该隔板上有勾挂预装托架专用的挂杆。若想要在料车下层使用预装托
架，需要对一次性换料车进行改装。YRM20 用一次性换料车无需使用隔板。
►
改装套件 ( 仅限一次性换料车、YRM20 除外 )
要在一次性换料车的下层安装隔板，需要有隔板挂架与底板，但标准配置的一次性换料车的下层没有隔板挂
架与底板。因此，需要使用本改装套件对料车进行改装。
2. 运行准备
3-17
第 3 章自动续料式送料器的使用
►
预装托架的安装位置
•
上层料带盘托架中安装有 ZS 或 SS 电动送料器的料带盘时，下层的预装托架需要调整安装位置。
•
使用大直径的料带盘 (13 英寸以上 ) 时，下层无法安装预装托架。
n
要点
在 YRM20 用一次性换料车的下层料带盘托架中安装预装托架是不受限制的，原则上是可以安装在任意位置。因此，请
将预装托架安装在不会影响料带传送的位置。
►
隔板的安装方法
1.若上层已经安装有预装托架时，确认上层的预装托架是靠左侧还是靠右侧安装的。
2.确认隔板挂架上的刻印之后，安装隔板使料带路径 ( 下图中红色箭头所示 ) 呈笔直走向。
靠左侧安装时
靠右侧安装时
刻印
隔板挂架
隔板的安装位置
将挂杆调换到相反侧
○印 ： 靠左侧
□印 ： 左右通用 (仅限一次性换料车)
无印 ： 靠右侧
隔板的安装位置
靠左侧安装、靠右侧安装
垫板
预装托架
隔板
挂杆
65305-KLU-30
n
要点
靠左侧安装时，最左侧与有□印的隔板安装位置的隔板需要将挂杆调换到相反侧。
靠右侧安装时，只有最左侧的隔板安装位置的隔板需要将挂杆调换到相反侧。
但，固定送料器架用料带盘托盘规格没有□印，即左右通用。
2. 运行准备
3-18
第 3 章自动续料式送料器的使用
2.2 元件的安装
2.2.1 不使用 ITOption 时

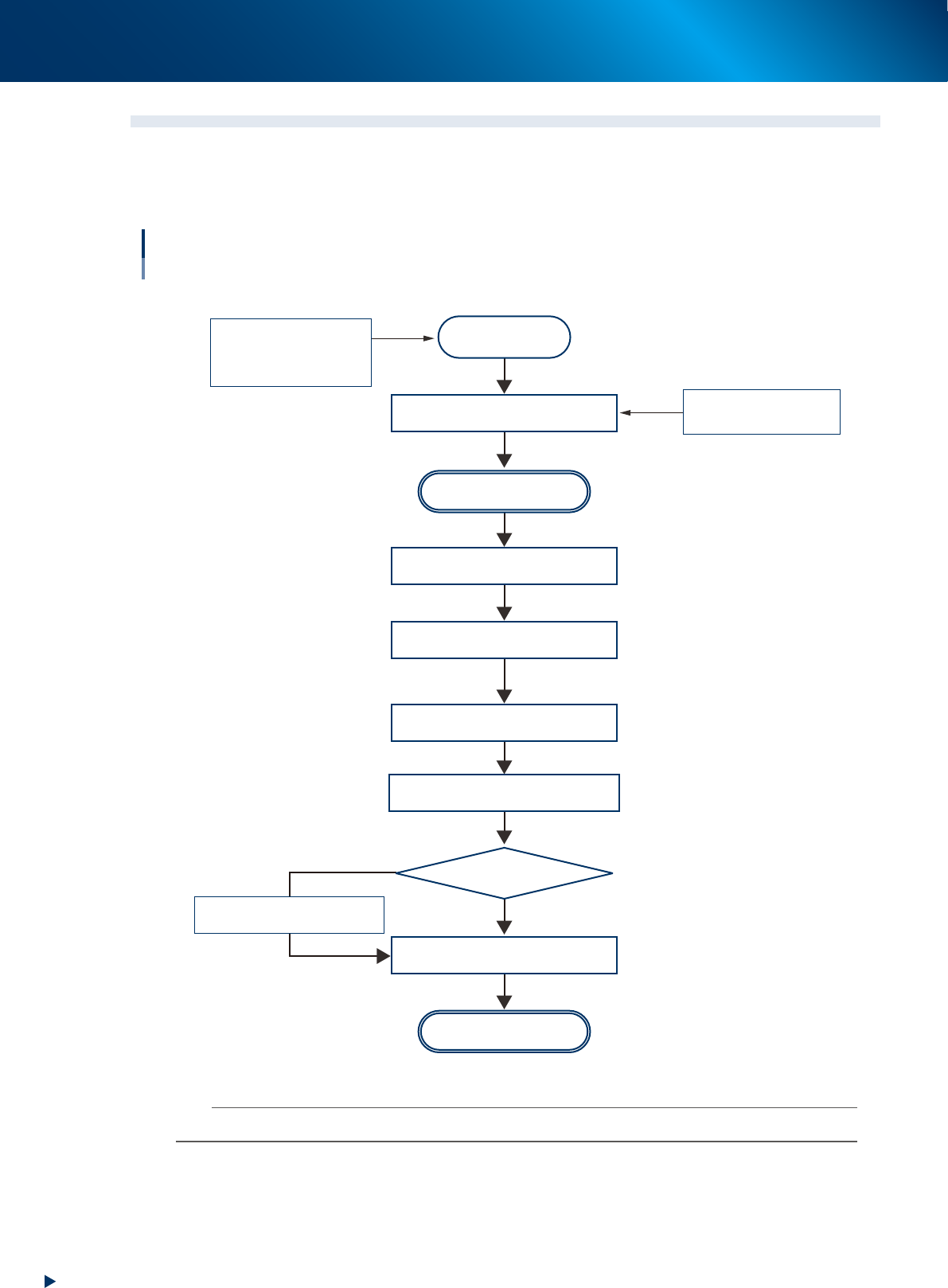

不使用 IT Option 选配软件时，安装带盘元件的操作流程如下图所示。
安装自动续料式送料器
P-TOOL (Y.FacT)
安装元件的操作流程图
元件安装作业
自动续料式送料器判定表
自动续料式送料器的优化
输出送料器设置位置信息列表
确认[监控屏] -“生产”画面
或“送料器列表”画面
事前准备
准备料带盘元件
剪断、弯折料带
开始安装元件
初装或补充元件
初装或补充元件
初装
安装料带盘元件
安装预装托架
始行
否
是
是初装吗？
安装在料带载入部
使用中的料带
从料带载入部放下料带
新料带
65306-KLU-30
n
要点
上述流程图是不使用 IT Option 时安装料带盘元件的操作流程图。使用 IT Option 时的操作步骤与显示的画面会有所不同。
