2. 运行准备 3-23 第 3 章自动续料式送料器的使用 2.2.2 使用 ITOption 时 使用 IT Option 选配软件时安装带盘元件的操作流程如下图所示。 开始运行 安装元件的操作流程图 使用 IT Option 时的元件安装作 业 安装带盘元件 LED连续闪烁 事前准备 扫描元件ID 否 是 是初装吗？ 安装在料带载入部 确认安装状态 剪断、弯折料带 安装自动续料式送料器 开始元件安装作业 准备料带盘 使用中的…

100%1 / 112
2. 运行准备
3-22
第 3 章自动续料式送料器的使用
6
确认安装状态。

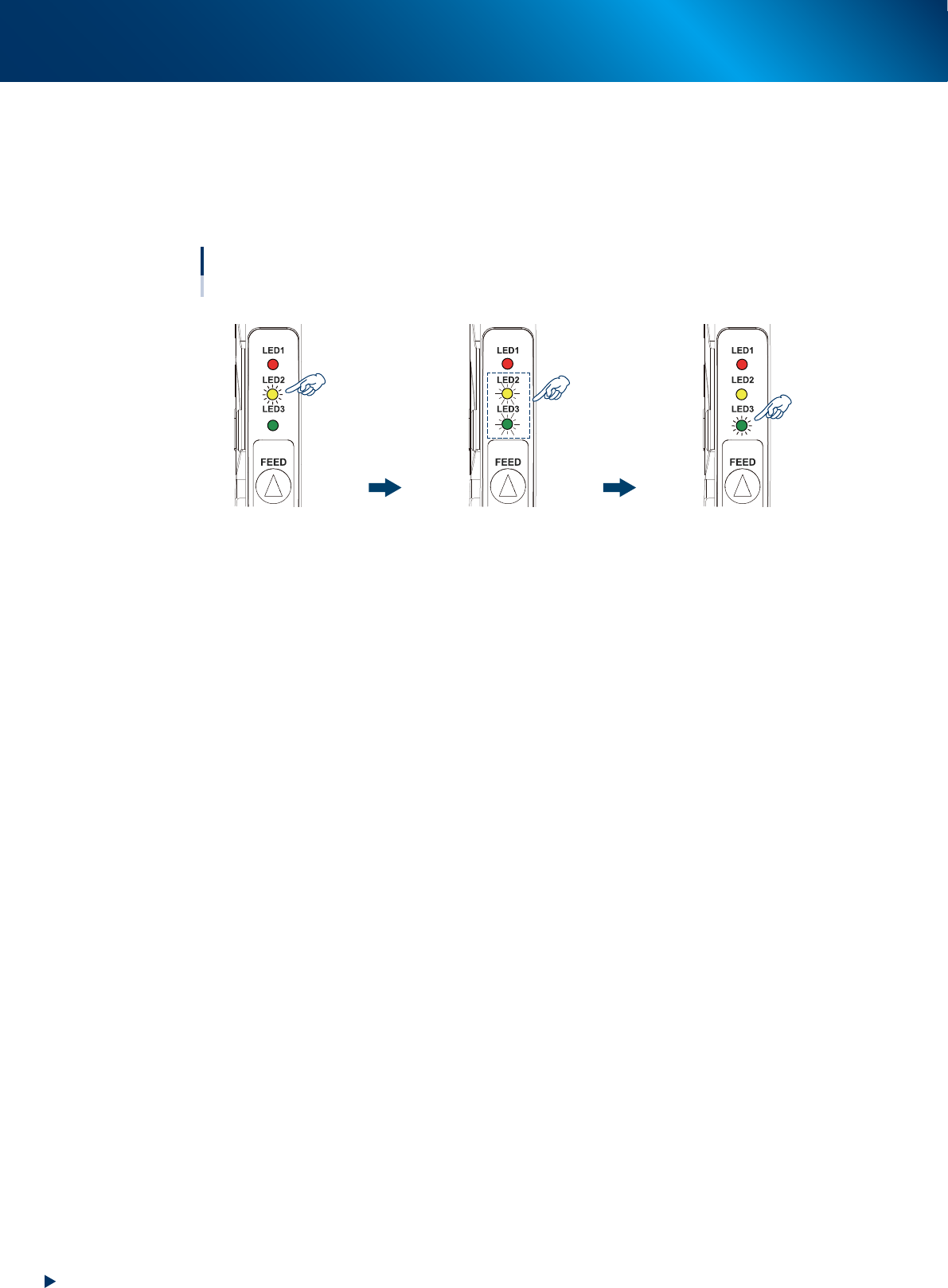

若安装正确，LED 的显示状态如下。
1. 只要传感器检查到插入的料带，黄色 LED 就会亮灯 1 秒。
2. 黄色与绿色 LED 同时闪烁 4 秒。
3. 若安装正确，将变为绿色 LED 亮灯。
黄色与绿色LED闪烁4秒
黄色LED亮灯1秒
绿色LED亮灯
安装完成状态
料带安装完成
未使用 IT Option 时
65310-KLU-30
7
开始运行。
初装料带时
按操作面板的 [START ( 开始 )] 按钮，料带被自动载入吸料位置并开始运行。
补充料带时
使用中的料带盘断料后，安装在料带载入部的料带将被自动载入吸料位置并继续运行。
2. 运行准备
3-23
第 3 章自动续料式送料器的使用
2.2.2 使用 ITOption 时

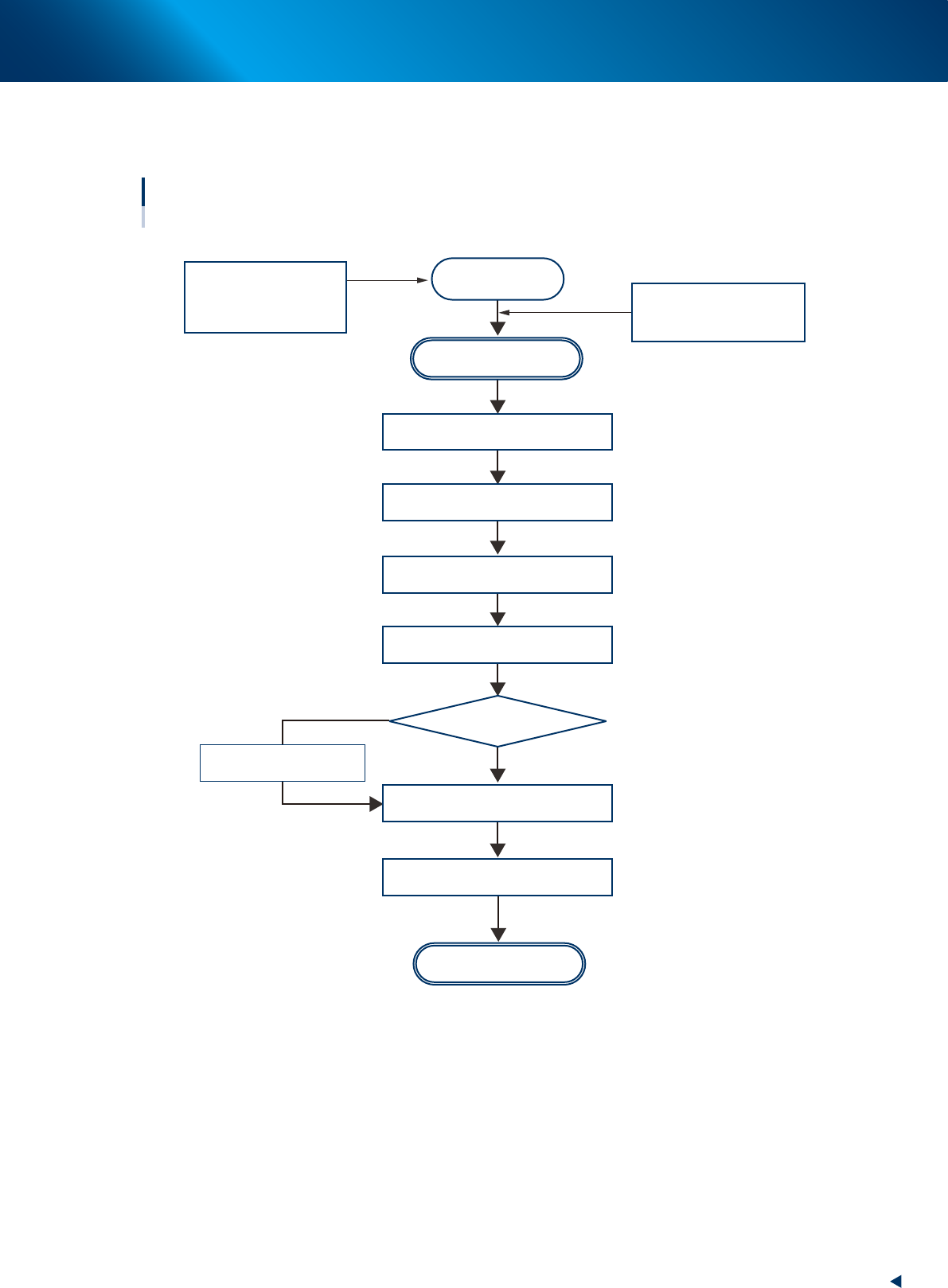

使用 IT Option 选配软件时安装带盘元件的操作流程如下图所示。
开始运行
安装元件的操作流程图
使用 IT Option 时的元件安装作业
安装带盘元件
LED连续闪烁
事前准备
扫描元件ID
否
是
是初装吗？
安装在料带载入部
确认安装状态
剪断、弯折料带
安装自动续料式送料器
开始元件安装作业
准备料带盘
使用中的料带
从料带载入部放下料带
初装或补充时
初装时
[监控屏] -“生产”画面
新料带
自动续料式送料器判定表
自动续料式送料器的优化
输出送料器设置位置信息列表
Y.FacT (P-TOOL)
确认[监控屏] -“生产”画面或
输出的送料器设置位置信息列表
并准备自动续料式送料器
65311-KLU-30
2. 运行准备
3-24
第 3 章自动续料式送料器的使用
█
元件的安装步骤 ( 使用 ITOption)
下面，以事先完成了自动续料式送料器判定表的设定、对自动续料式送料器的安装位置进行了优化、输出了
送料器设置位置信息列表为前提，介绍使用 ITOption 选配软件时安装元件的步骤。
1
准备料带盘。

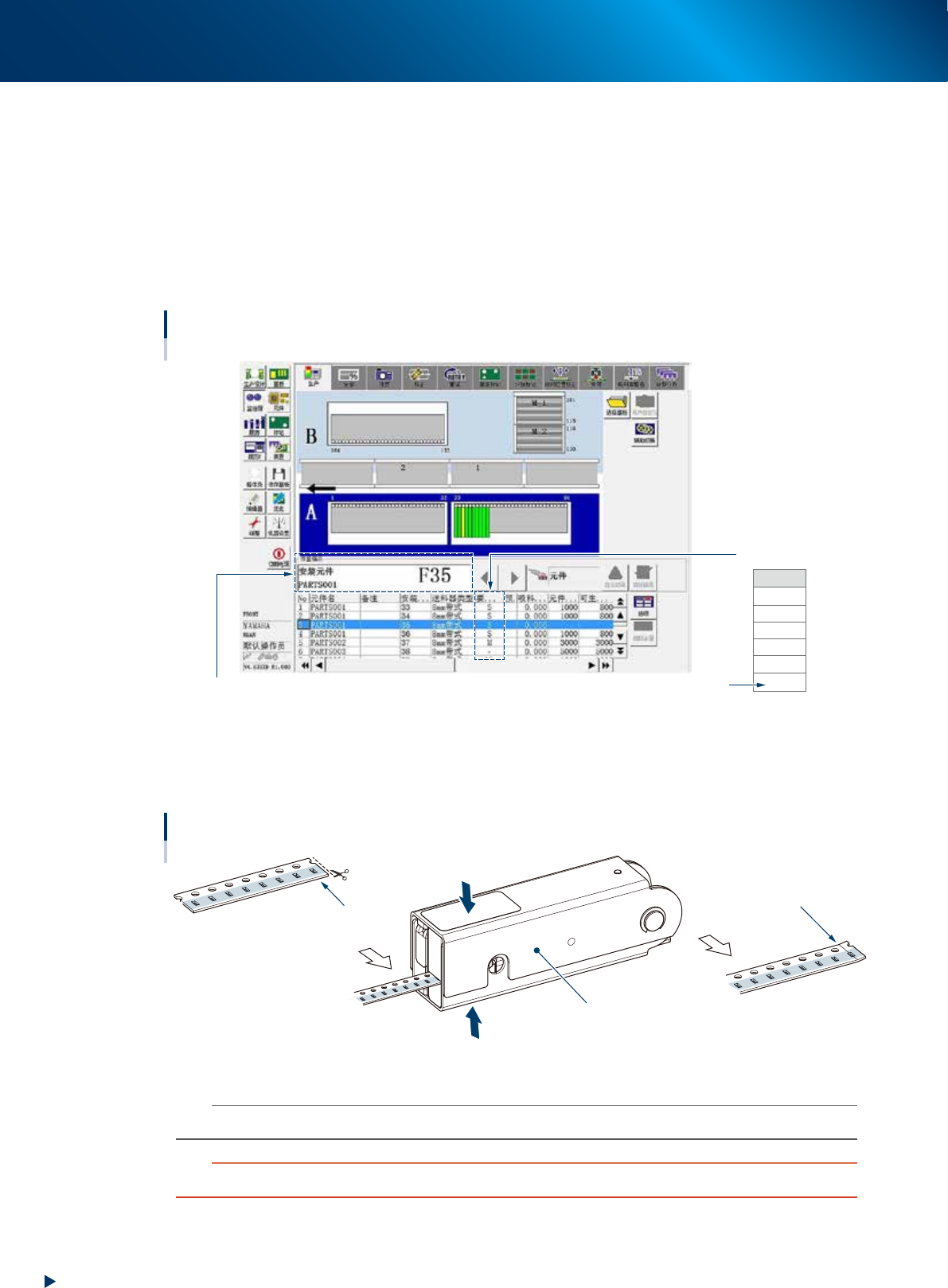

1. 按 [ 监控屏 ] 按钮，打开“生产”画面。
2. 在“作业指示”显示框中确认元件名、送料器安装位置，在元件列表的“要求型号”栏中确认压料
盖的型号。
[监控屏] -“生产”画面
压料盖的型号
元件名、送料器安装位置
未使用自动续料式送料器
要求型号
LL
L
M
S
2S
－
66308-KLU-10
2
处理料带前端。
剪断料带前端并弯折。
前端处理
从料腔一侧剪断料带
弯折后的状态
折带器
夹住料带
65307-KLU-40
n
要点
关于料带的剪断方法与前端的弯折方法，请参照前述第 2 章“1.2 料带的前端处理”。
c
注意
若不正确处理料带前端，可能会无法正常载入料带。
